机翼终端支撑连接底座结构设计

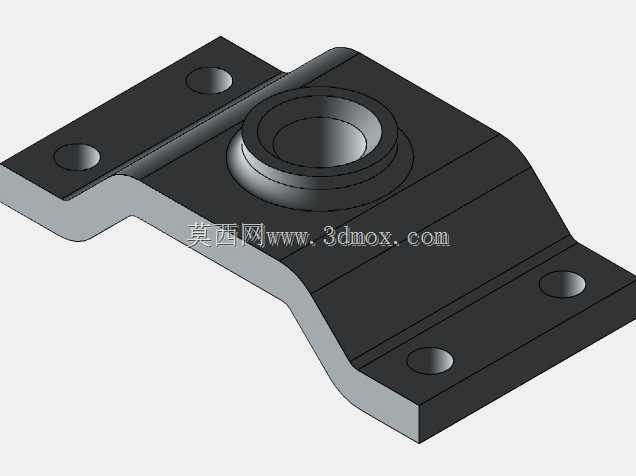

在航空装备的结构连接体系中，这类支撑底座是机翼终端部位实现载荷传递与部件定位的核心连接构件，主要应用于小型通航飞行器、无人机机翼与机身终端的衔接位置，承担着分散机翼气动载荷、固定终端附属组件、维持翼端结构形位精度的关键作用，在飞行过程中需要持续承受气动升力带来的交变拉压载荷、飞行姿态调整时产生的剪切应力，以及起降阶段的振动冲击，是保障翼端连接可靠性的基础零件。从功能特性来看，该底座采用一体化弯折成型的板式主体结构，中部设置带阶梯沉台的轴孔结构，可直接与翼端的转动销轴或支撑轴件配合，实现铰接定位功能，沉台结构能够对配合轴件的轴向位置进行限位，避免轴件在交变载荷下出现窜动；底座四角分布的四个沉头安装孔，可通过标准紧固件将底座与机翼蒙皮下方的承力梁架牢牢固定，沉头设计能够保证安装后紧固件端面与底座表面齐平，不会额外占用装配空间，也避免突出结构对周边气动流场产生干扰。设计过程中优先考虑了载荷传递的平顺性，主体弯折角度经过力学仿真优化，能够将中部轴孔承受的集中载荷均匀分散到四个安装点位，避免局部应力集中导致的结构疲劳失效，板件边缘做了圆弧过渡处理，既减少了加工过程中的应力残留，也能降低装配时对周边构件的剐蹭风险。从安装边界来看，该底座整体为扁平式结构，主体厚度适配常规小型机翼的内部安装空间，四个安装孔的孔位间距严格匹配通航类小型机翼承力梁的标准安装孔距，无需对原有翼体结构做额外改造即可直接适配安装，中部轴孔的孔径与深度适配常规直径的翼端支撑销轴，安装后底座与翼面之间留有均匀的贴合间隙，可填充密封胶实现防潮防腐蚀的密封效果，整体外形无突出的尖锐结构，不会对机翼内部的走线、其他附属构件的布置产生干涉，能够在紧凑的翼内空间中完成可靠的支撑连接功能，保障翼端结构在全飞行工况下的稳定性。
