内燃机用多拐曲轴结构设计

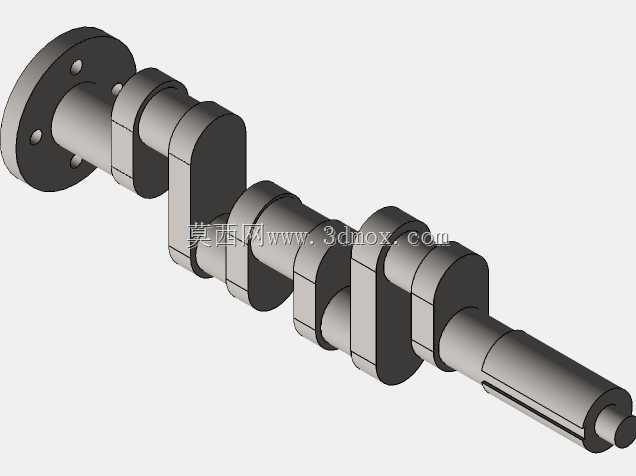

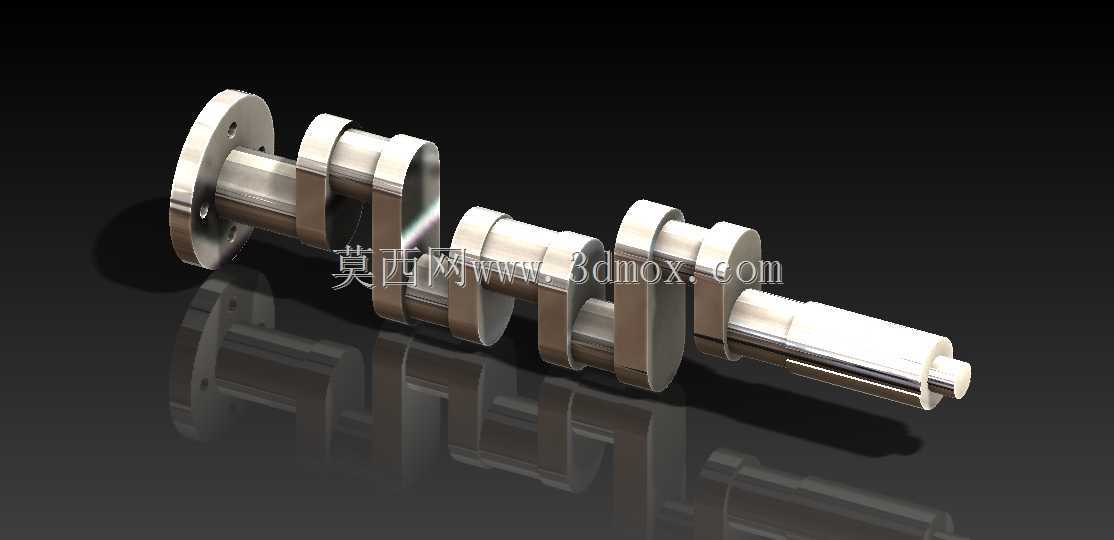

曲轴作为内燃机动力输出的核心传动部件，广泛应用于车用发动机、工程机械动力单元、农用机械动力总成、固定式发电机组等场景，是将活塞往复直线运动转化为旋转扭矩的核心载体，直接决定动力单元的运转平顺性、输出效率与服役寿命。在实际工况中，曲轴需要持续承受连杆传递的交变燃气冲击力、往复惯性力与旋转离心力的复合载荷，因此设计阶段需要充分平衡结构强度、动平衡精度与运转阻力的多重需求。这款多拐曲轴采用整体式锻造结构设计，沿轴向依次布置法兰连接端、多组曲柄销与主轴颈、输出轴端，各曲柄销按照预设的发火间隔角错开布置，能够保证各缸做功行程均匀错开，让动力输出更连贯平稳，减少运转过程中的扭矩波动。主轴颈与曲柄销之间采用大圆角过渡结构，能够有效分散应力集中点，避免交变载荷下的疲劳断裂风险，轴颈表面预留了充足的精加工余量，可通过后续磨削、抛光工艺达到极高的表面粗糙度要求，适配滑动轴承的配合间隙需求，减少运转过程中的摩擦损耗。法兰连接端设置有均匀分布的螺栓孔，用于与飞轮组件精准定位连接，保证动力输出端的同轴度，避免运转过程中出现偏摆振动；输出轴端设计有定位轴颈与键槽结构，可直接连接动力输出端的传动组件，适配不同设备的动力取力需求。设计过程中通过对各曲柄臂的配重结构进行优化，对不平衡量进行精准配平，能够有效降低高转速运转下的振动幅值，减少轴承座的冲击载荷，提升整机的NVH表现。安装边界上，各主轴颈的同轴度公差严格控制在微米级，相邻曲柄销的角度偏差控制在极小范围内，能够直接适配对应缸数内燃机的缸体曲轴箱安装位，不需要额外的修配调整即可完成装配，轴颈的润滑油道采用内部斜孔贯通设计，能够在运转过程中持续为各摩擦副输送压力润滑油，保证润滑充分，避免干磨故障。整体结构在保证强度冗余的前提下尽可能优化了曲柄臂的重量分布，既能够满足高负荷工况下的强度要求，又能降低曲轴自身的旋转惯量，提升动力响应速度，适配不同排量、不同转速区间的内燃机使用需求，在乘用车发动机、轻型商用车动力、小型工程机械动力等场景下都能稳定发挥作用。
