拖车钢板弹簧式挂车悬挂结构设计

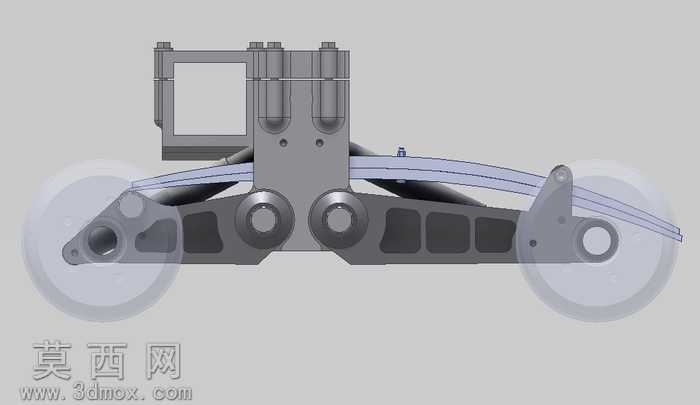

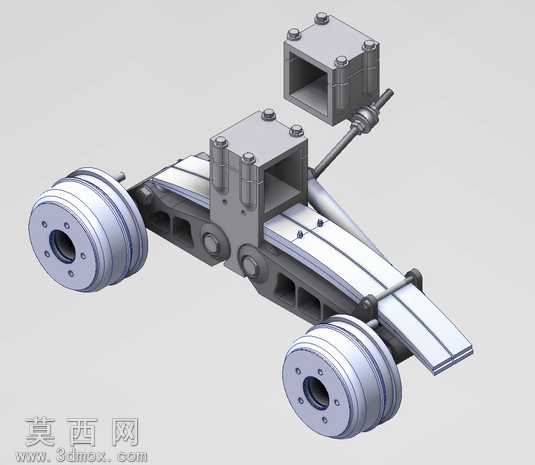

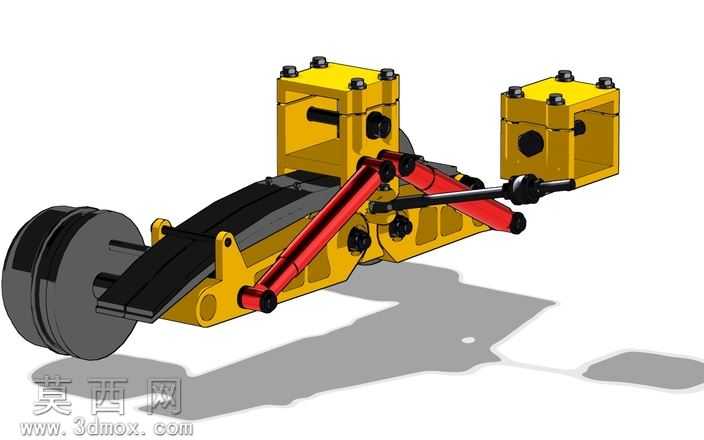

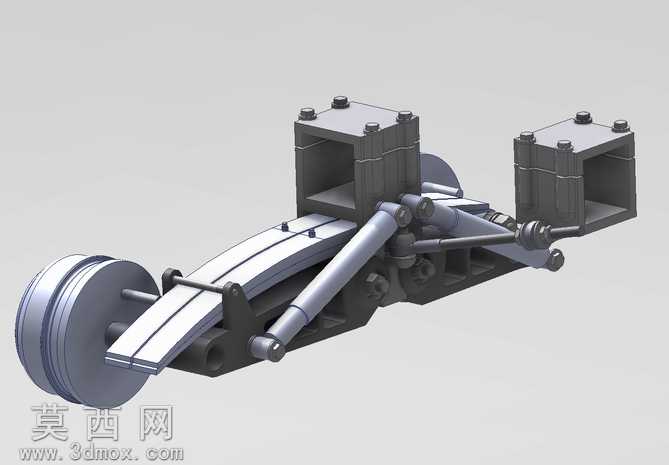

本作品为拖车配套的挂车悬挂三维结构设计，采用Autodesk Inventor完成全参数化建模，整体装配关系完整，可直接用于结构验证与方案迭代。建模过程中严格遵循机械设计装配逻辑，对悬挂支座、板簧固定端、吊耳连接位、阻尼器安装座、车桥连接轴孔等核心结构均做了精准的尺寸约束，所有配合面预留了合理的装配公差，避免运动干涉问题。渲染阶段采用金属哑光材质模拟铸钢支座的粗糙质感，对钢板弹簧片组做了分层材质区分，清晰展现多片板簧的叠压结构，阻尼器部分采用金属亮面与橡胶防尘套的材质搭配，还原真实部件的视觉特征，整体渲染光影柔和，可清晰呈现各部件的连接关系与结构轮廓。结构设计上针对原有版本的使用痛点做了五项优化：一是将弹簧夹改为平行排列布局，提升板簧工作时的侧向稳定性，减少片间错位磨损；二是将阻尼器调整为对称安装点位，安装位置更靠近车身侧，可在颠簸工况下提供更均匀的阻尼支撑，抑制悬挂的多余弹跳；三是重新规划阻尼器螺栓的安装位置，为阻尼器提供更大的深度支撑余量，降低螺栓受剪切力断裂的风险；四是加长纵臂结构长度，优化扭矩传递路径，可更好地衰减振动传递，让两侧车轮在起伏路面跟随转动时保持更一致的转角，减少轮胎偏磨；五是适当增加了手臂部件的材料厚度，通过应力分析验证，在3-6倍安全系数要求下可满足绝大多数MES测试工况的强度要求，大幅提升结构的抗疲劳寿命。整体设计兼顾了结构强度、减震性能与装配便利性，适配1轴或2轴配置的离子拖车使用场景，安装点位可实现同系列产品的通用互换，无需额外改动车架安装位即可完成升级替换，为挂车悬挂的改装升级与性能优化提供了完整的三维参考方案。
