内啮合花键直齿传动齿轮结构

项目分类:齿轮 发布时间:2021-11-04 ID:358360

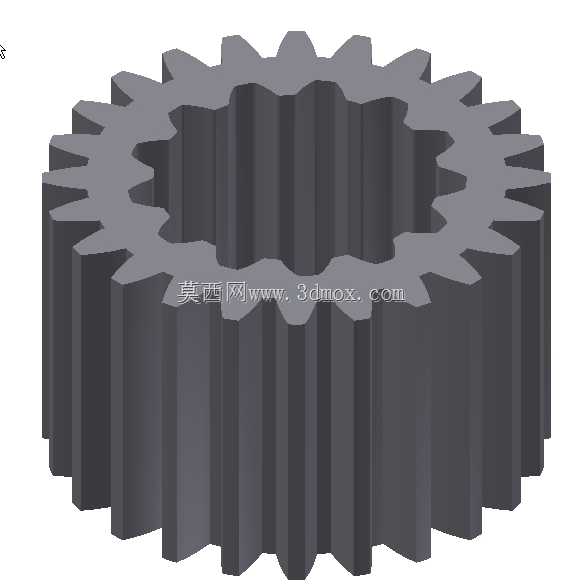

  • 内啮合花键直齿传动齿轮结构

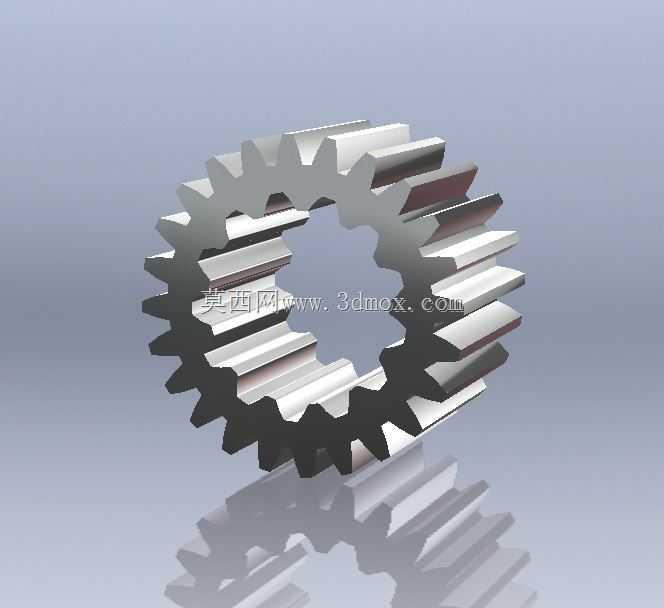

  • 内啮合花键直齿传动齿轮结构

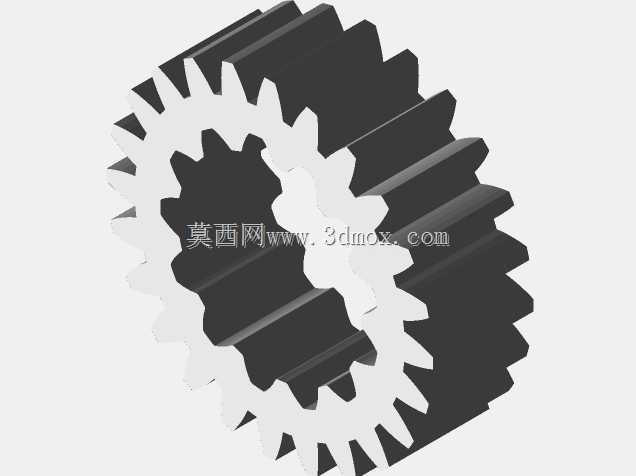

  • 内啮合花键直齿传动齿轮结构

  这类带内花键的直齿内齿轮,常应用在行星轮系的齿圈组件、重载液压泵的传动端、工程机械变速箱的减速单元里,和外齿行星轮、太阳轮配合完成大减速比的动力传递,相比外啮合传动结构,同功率下能把传动单元的径向尺寸压缩30%左右,很适合安装空间受限的重载传动场景。从结构设计来看,该零件采用直齿齿形设计,齿向无螺旋角,加工时可通过插齿、拉削工艺一次成型,不需要专用的螺旋角加工工装,量产阶段的工艺成本更低,同时直齿啮合不存在轴向分力,配套的支撑轴承只需要承受径向载荷,能简化支撑结构的选型难度,降低整体传动单元的轴向尺寸占用。内孔采用矩形花键结构,和光孔键槽连接相比,花键的多齿均匀承载特性可以传递更大的扭矩,齿面的接触应力分布更均匀,

  频繁正反转工况下不会出现单键压溃、滚键的失效问题,同时花键配合的对中性更好,能保证齿轮运转时的齿面啮合间隙均匀,减少偏载带来的齿面磨损、异响问题。设计这类齿轮时,首先要匹配啮合副的模数、压力角参数,保证齿侧间隙在0.02-0.05mm的合理区间,间隙过小会导致热胀卡死、润滑脂无法进入啮合面,间隙过大则会出现正反转冲击、传动精度下降的问题。齿宽的设计要结合传递扭矩核算齿面接触强度和齿根弯曲强度,齿宽过窄会导致单位齿长载荷过大,提前出现点蚀、断齿失效,齿宽过宽则会提升加工时的齿向精度要求,容易因为轴系挠度导致齿端偏载。内花键的参数要和配套的传动轴花键匹配,采用小径定心的方式保证配合精度,花键的有效配合长度要覆盖齿轮齿宽的80%以上,

  避免花键端出现应力集中。安装边界方面,齿轮的外圆是齿顶圆,装配时要和相邻的行星轮、壳体保持足够的安全间隙,径向间隙不小于1.5倍模数,避免运转时出现齿顶碰擦;齿轮的两个端面要和挡圈、轴承端面贴合,端面跳动控制在0.02mm以内,防止运转时出现轴向窜动导致的啮合错位。实际应用中,这类齿轮常采用20CrMnTi材质渗碳淬火处理,齿面硬度达到HRC58-62,芯部硬度保持HRC30-40,既保证齿面的耐磨性能,又让芯部有足够的韧性承受冲击载荷,在工程机械的行走减速机、矿山设备的重载传动箱里,这类结构的齿轮能在连续重载、频繁冲击的工况下保持稳定的传动性能,相比普通外啮合齿轮组,同扭矩输出下的整体重量能降低25%左右,

  同时传动效率能保持在98%以上。建模过程中需要注意齿根过渡圆角的处理,不能出现尖角结构,避免热处理时的应力集中导致齿根开裂,同时内花键的退刀槽尺寸要匹配拉削工艺的要求,退刀槽宽度不小于5mm,保证加工时刀具能顺利退出,不会在花键末端出现残留台阶影响装配。
