多齿空心传动托辊轴结构设计

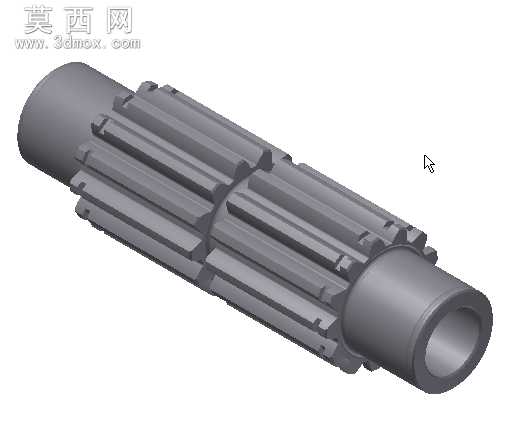

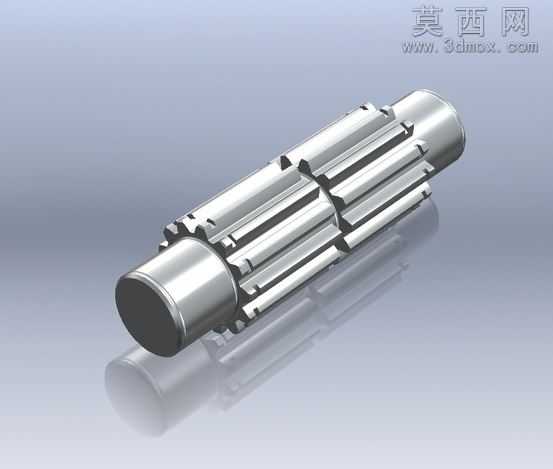

本托辊轴三维模型采用参数化建模方式构建，整体为空心阶梯轴结构，主体中段设置多组连续的外花键齿形结构，两端为光滑圆柱轴段，其中一端轴端设计为空心通孔结构，兼顾轻量化与装配适配需求。建模过程中首先绘制轴体的中心回转轮廓草图，通过回转特征生成轴体基础毛坯，随后针对中段花键部分，先绘制单个齿形的截面轮廓，通过轴向拉伸与圆周阵列操作生成全部花键齿结构，再对齿根、齿顶位置添加过渡圆角特征，消除应力集中隐患，提升零件结构强度。模型对花键齿的齿距、齿高、齿形角度均做了精确参数约束，保证花键配合的传动精度，两端光滑轴段的直径公差、同轴度约束也在建模阶段通过基准轴参考做了对应设置，确保后续装配时与轴承、托辊辊体的配合精度。材质方面模拟合金结构钢的金属质感，渲染时采用哑光金属材质，添加细微的表面粗糙度纹理，还原真实机加工零件的表面质感，光影渲染采用柔和的工业环境光，清晰展现轴体各段的结构层次、花键齿的轮廓细节以及空心轴端的内部结构。设计思路上，该托辊轴适配带式输送机托辊组件的传动需求，空心结构可在保证轴体抗弯抗扭强度的前提下降低整体重量，减少材料消耗与运行惯量，中段花键结构用于传递扭矩，相比普通平键连接具备更高的承载能力与对中性，适合中等载荷下的连续传动场景，两端光轴段用于与托辊的轴承座配合，实现托辊的顺畅回转。模型各结构特征均做了可编辑参数化设置，可根据实际托辊的承载需求、安装尺寸快速调整轴径、花键参数、轴段长度，适配不同规格的托辊产品设计需求，整体结构无冗余特征，符合机械加工的工艺要求，可直接用于后续的工程图生成、有限元强度校核以及装配模拟验证。
