半挂车车体配套标准绞车结构设计

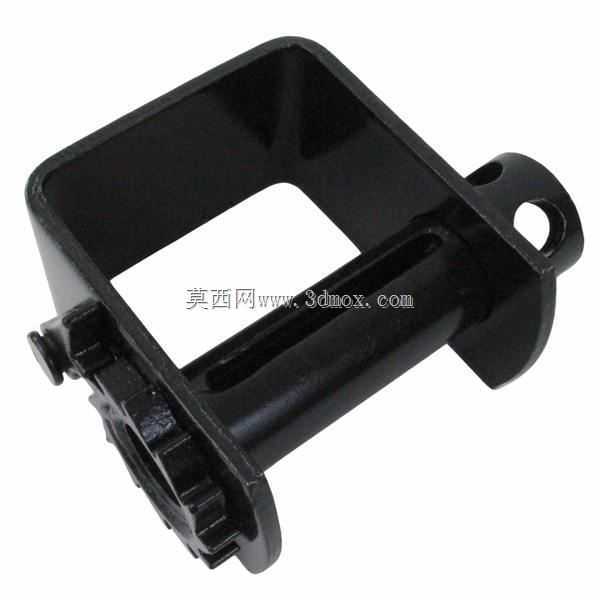

该标准绞车主要应用于半挂车、栏板货运车辆的货物捆绑固定场景，是道路货运领域保障运输安全的核心配套构件，日常使用中配合捆绑带、拉紧织带完成散货、托盘货、大件设备的侧向与纵向束缚，避免车辆行驶过程中因颠簸、急刹、转向离心力导致的货物移位、倾翻甚至掉落风险，在普货运输、工程物料转运、设备短途配送等场景中都有极高的使用频次。从实际功能来看，该绞车通过端部棘轮结构实现单向锁止，转动绞轴即可逐步收卷捆绑带，达到设定张紧力后棘轮卡齿自动卡合，防止织带回松，需要松脱时拨开棘爪即可快速释放绑带，操作无需额外专用工具，单人即可完成整套紧绳操作，适配货运场景快装快卸的作业节奏。在设计思路上，这款绞车采用一体式框型承力结构，主体承力框为U型槽式设计，既为绞轴提供双侧稳定支撑，也能在收卷过程中对织带起到侧向限位作用，避免织带偏磨、卡滞；端部棘轮与绞轴采用一体化成型结构，减少装配间隙带来的旷量，提升长期重载使用下的结构强度，侧端预留的挂接孔可直接与车体边梁的安装座匹配，无需额外焊接转接件，降低现场安装的改造工作量。从安装边界来看，该绞车整体为紧凑式布局，框体内腔预留足够的织带收纳空间，可适配常规宽度的货运捆绑带，安装时仅需将侧端挂耳卡入车体预设的安装滑槽或固定座，穿入锁销即可完成固定，整体外轮廓无尖锐外凸结构，不会在装卸货过程中剐蹭货物或划伤作业人员，绞轴表面做了防滑开槽处理，收卷过程中可增大与织带的摩擦力，避免绑带打滑松脱，棘轮齿形做了钝角优化，既保证锁止强度，也能减少操作时棘爪与齿面的撞击磨损，延长构件的使用寿命。整体结构兼顾了承力强度、操作便捷性与安装适配性，完全匹配货运车辆户外复杂工况的使用需求，可在-30℃到60℃的环境温度下稳定工作，耐受雨淋、扬尘、路面盐蚀等常见车载使用环境的侵蚀，无需频繁维护保养。
