5转8mm步进电机丝杠刚性联轴器

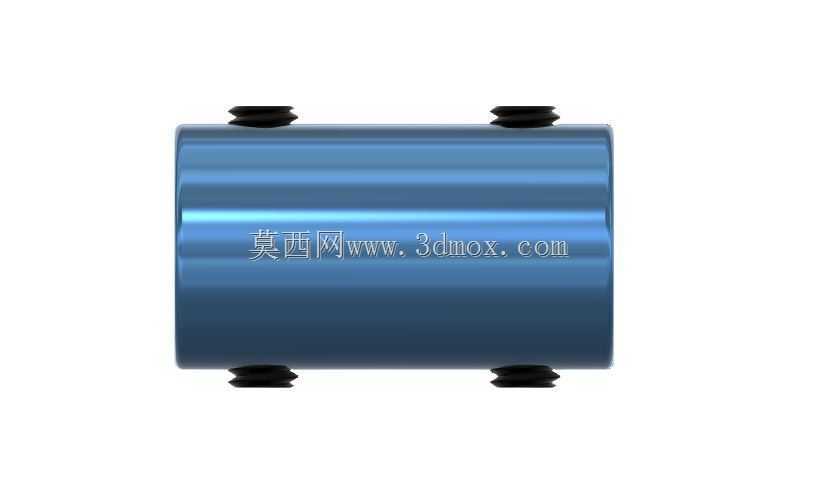

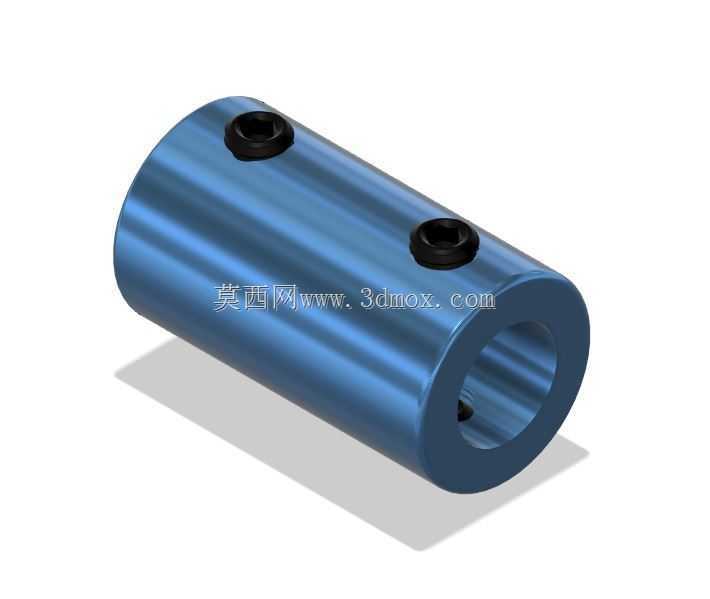

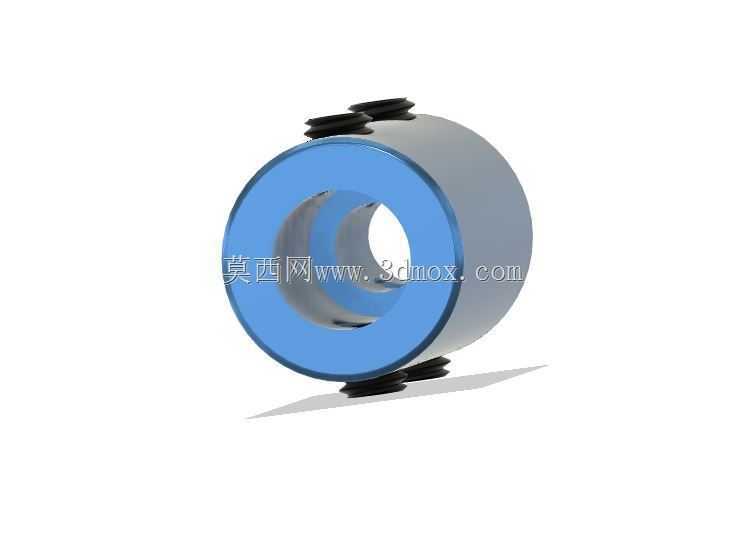

在小型自动化传动场景中，步进电机与丝杠的同轴连接一直是影响传动精度的核心环节，尤其是NEMA17规格步进电机搭配8mm直径丝杠的小型滑台、桌面级数控设备、3D打印运动模组、小型点胶位移平台这类对传动间隙敏感的设备，连接部件的刚性、同轴度保持能力直接决定了整套运动机构的重复定位精度与运行稳定性。这款刚性联轴器正是针对这类小规格传动场景设计的直连式传动部件，整体采用一体式圆柱套筒结构，没有分体式联轴器的拼接间隙，从结构根源上消除了传动回程误差，能够无滞后地传递步进电机的输出扭矩，保障丝杠进给的精准度。

从功能特性来看，这款联轴器依靠套筒本体的刚性实现扭矩传递，相比弹性联轴器，它不存在弹性体形变带来的传动滞后，在频繁正反转的步进传动场景中，能够快速响应电机的启停与转向切换，不会因为弹性形变丢步，非常适合对进给精度要求高的小幅值往复运动工况。套筒两端分别加工有适配5mm直径电机输出轴、8mm直径丝杠端的同轴安装孔，两孔的同轴度在设计时做了严格公差约束，安装后能够保证电机轴与丝杠的旋转轴线完全重合，避免不同轴带来的径向跳动，减少轴承、丝杠螺母的额外磨损，延长整套运动机构的使用寿命。

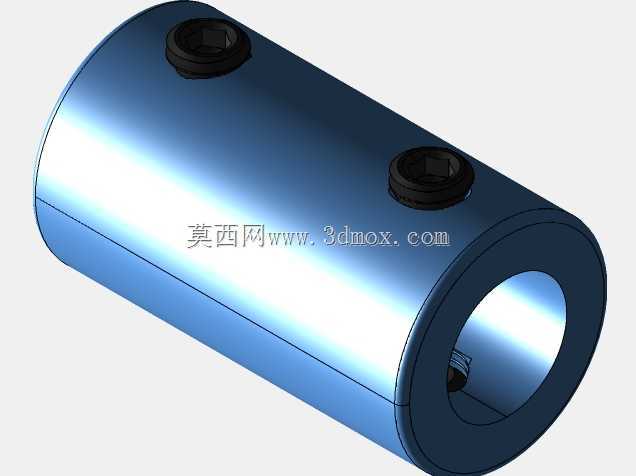

安装设计上，套筒侧壁对应两端轴孔的位置分别设置了径向紧定螺钉孔，安装时先将电机轴与丝杠分别插入对应深度的孔内，确认两轴端面在套筒内部贴合无间隙后，拧紧侧壁的内六角紧定螺钉，依靠螺钉端部的顶紧力将轴与套筒牢牢锁固，不需要额外的胀套、键连接，安装操作简单快捷，后期维护拆卸也十分方便。整体外形为光滑圆柱结构，外径尺寸紧凑，不会占用过多径向安装空间，能够适配安装空间局促的小型设备内部，套筒的轴向长度经过合理设计，既保证了与两根轴的配合接触长度足够，避免锁固后轴出现晃动，又不会过度增加轴向尺寸，挤占设备内部的宝贵安装空间。

在实际应用中，这类刚性联轴器多用于负载不大、传动冲击小的精密小型传动场景，除了连接步进电机与丝杠，也可用于小功率伺服电机与光轴、编码器与传动轴的刚性连接场景，能够在高速旋转下保持稳定的传动状态，不会因为高速运转出现松动、偏心的问题，是小型精密传动系统中保障传动精度的基础核心部件。
