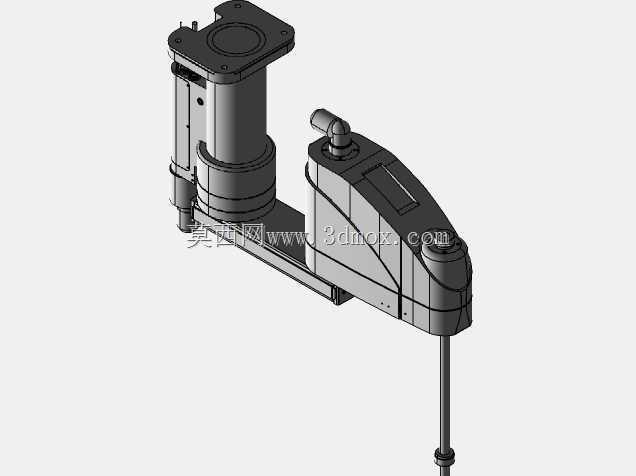

倒挂式水平多关节SCARA工业机械手设计

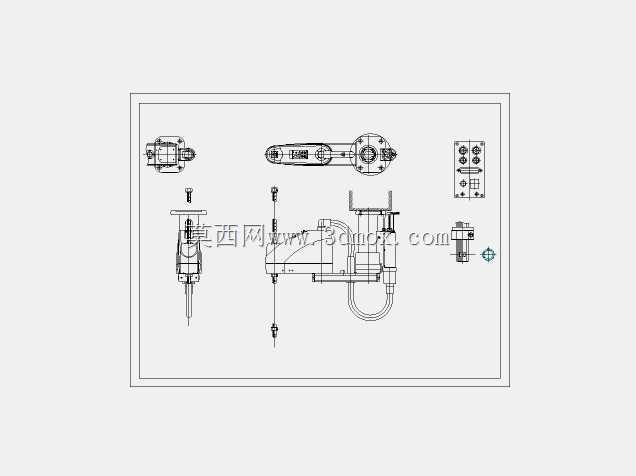

这款倒挂式水平多关节机械手，是面向3C电子、精密零部件组装产线开发的自动化执行单元，主要适配空间紧凑的吊顶安装工位，解决地面安装设备占用产线操作空间、人员走动干涉的痛点，常见应用场景包括消费电子元器件插件、小尺寸螺丝锁付、精密零件点胶涂覆、轻量工件上下料与分拣搬运，在半导体后道封装、小型家电组装工位也有极高的适配性。设备实际用途是替代人工完成高重复度、高精度要求的往复作业，相比人工操作可将工位作业精度稳定控制在毫米级以内，同时支持24小时连续作业，大幅提升产线一致性与生产效率。从功能特性来看，这款机械手采用四轴运动架构，J1轴实现底座水平回转，J2轴实现大臂摆动，J3轴实现末端垂直升降，J4轴实现末端执行器旋转，可覆盖半径500mm左右的圆柱形作业空间，额定负载5kg，完全满足轻量精密作业的负载需求；倒挂安装的结构设计让作业区域完全开放在设备下方，没有地面安装基座的遮挡，产线布局时可以在机械手下方布置传送带、工装夹具、检测工位，空间利用率比正装同规格机械手提升40%以上。设计思路上，整体采用轻量化高强度铝合金作为主体结构材质，在保证臂体结构刚性、减少高速运动形变的同时，尽可能降低运动部件自重，提升运动响应速度与定位精度；驱动单元全部集成在臂体与底座内部，走线采用内置拖链结构，避免外部走线在往复运动中出现磨损、缠绕问题，提升设备长期运行的可靠性；末端预留标准执行器安装法兰，可快速适配夹爪、吸嘴、螺丝批、点胶头等不同作业工具，无需额外改造安装接口。外形尺寸与安装边界方面，设备底座采用方形法兰安装结构，安装面预留标准螺栓孔位，可直接固定在产线顶部的铝型材机架或钢结构吊架上，安装时需保证底座安装面平面度公差不超过0.1mm，避免臂体运行时出现偏载抖动；臂体完全伸展时总水平长度不超过520mm，垂直方向升降行程为150mm，安装时需预留底座上方100mm的走线与维护空间，下方作业区域需避开高度超过200mm的固定障碍物，保证臂体全角度回转无干涉。
