短垂战机三轴承旋转矢量喷管结构

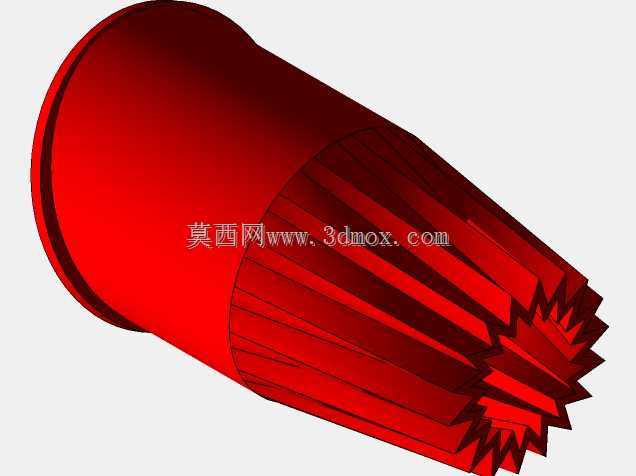

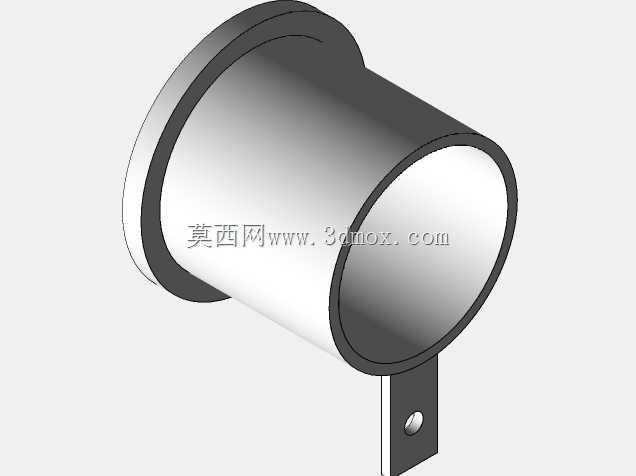

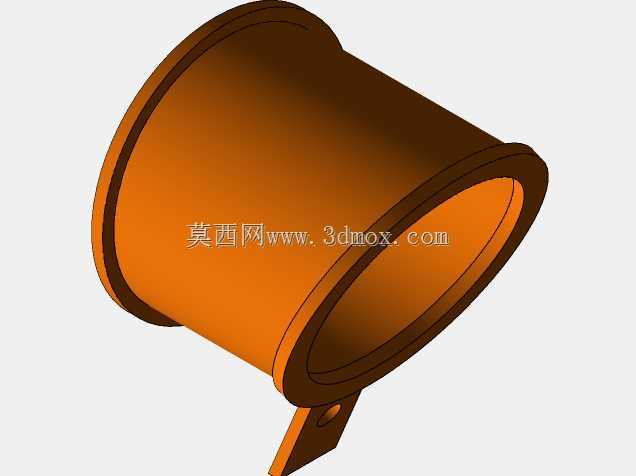

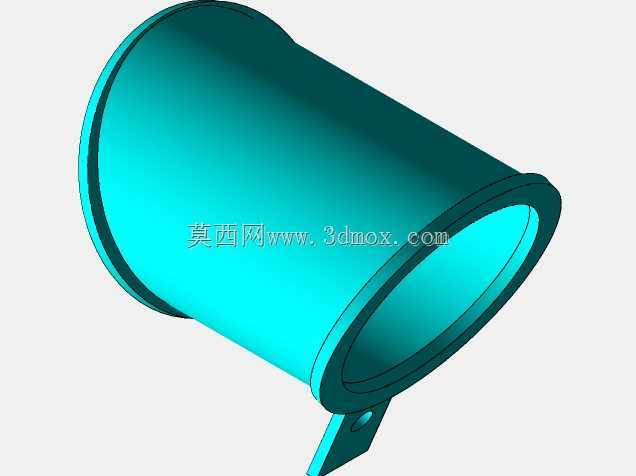

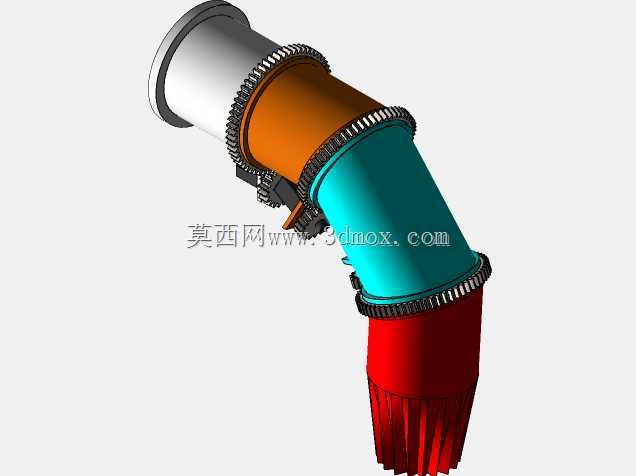

该结构为适配短距/垂直起降战斗机的三轴承旋转管道喷管，是支撑战机实现垂直起降、短距滑跑起飞、空中超机动动作的核心推力转向部件，主要应用于军用固定翼作战飞机的动力排气系统，可在战机起降、低速机动、大过载空战等场景下快速调整发动机排气方向，将发动机轴向推力转化为不同方向的矢量推力，既可以在起降阶段提供垂直向上的升力分量，降低战机对跑道长度的依赖，让战机能够在两栖攻击舰、野战临时平整场地、受损跑道等非标准起降场地完成起降作业，也能在飞行过程中快速改变推力方向，大幅提升战机的机头指向能力、过失速机动能力，增强近距空战的战术灵活性。该喷管采用三段式筒体加三轴承旋转铰接的结构设计，三段筒体分别通过带齿圈的旋转轴承组件连接，每段筒体可绕铰接轴线独立偏转一定角度，组合后可实现排气方向在0至95度范围内的连续无级调节，同时每段铰接位置都设置了密封结构与驱动齿轮组，可在高温高速排气的工作环境下保持转动顺滑与密封性能，避免高温燃气泄漏损伤周边机体结构。喷管最上端为与发动机涡轮后机匣对接的安装段，采用标准法兰边对接结构，安装边界与发动机排气出口的安装点位完全匹配，无需额外改装即可适配对应推力等级的涡扇发动机；中段为两节偏转筒体，分别通过伺服驱动齿轮带动齿圈实现角度调整，偏转响应速度可满足战机机动动作的快速推力转向需求；最下端为收敛段排气口，采用带褶皱的耐热收敛结构，可在排气方向偏转时保持排气截面的规整，避免推力损失。设计过程中充分考虑了高温排气工况下的热膨胀余量，各旋转铰接位置预留了足够的热胀间隙，同时齿圈驱动结构采用冗余设计，即使单组驱动齿出现磨损也能保证喷管偏转功能正常，整体结构在满足大角度推力转向需求的同时，尽可能控制了结构重量，避免额外增加战机的动力负载，适配战机对部件重量、可靠性、响应速度的严苛要求。
