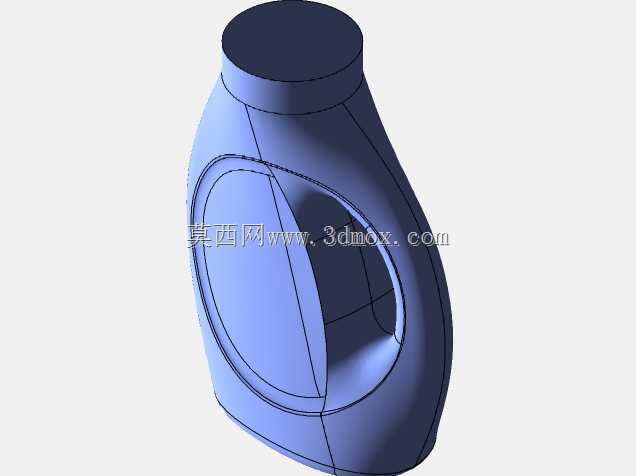

带一体式握持把手的洗衣液包装瓶结构设计

该模型为日化洗护领域常用的大容量液体包装瓶，主要应用于洗衣液、衣物柔顺剂、大容量餐具洗洁精等家用清洁洗护产品的盛装场景，是快消品包装环节中直接对接终端用户使用的核心容器部件，适配自动化灌装生产线的上瓶、灌装、旋盖、贴标全工序作业要求，可兼容市面主流的日化产品高速灌装线的工位定位标准，无需额外定制工装即可完成批量生产装配。从实际用途来看，该瓶体需要同时满足液体密封存储、运输堆叠抗形变、用户日常握持倾倒的多重需求，既要在仓储运输环节承受多层堆码的纵向压力，避免瓶体凹陷漏液，也要在用户使用时提供舒适的握持受力点，降低满液状态下倾倒的操作难度，同时还要兼顾吹塑加工的工艺可行性，控制生产环节的原料损耗与成型不良率。在功能特性设计上，瓶身采用非对称的流线型曲面结构，侧面设置的内凹式一体式把手与瓶身主体为整体吹塑成型结构，无需额外装配握把部件，既减少了组装工序，也避免了拼接位置存在的漏液风险；把手内圈做了大圆弧过渡处理，适配不同手型的用户四指穿入握持，受力边缘做了加厚处理，满液承重状态下不会出现把手断裂的问题；瓶身上部的瓶口采用标准的外螺纹结构，可适配通用口径的旋盖与量杯盖，保证密封性能的同时，也方便用户控制液体倒出量；瓶底设置了内凹的防滑支撑筋，放置在光滑台面时不易打滑，堆叠时上层瓶底可嵌入下层瓶盖的定位位置，提升仓储堆码的稳定性。设计思路上，整体围绕吹塑工艺的成型逻辑展开，所有曲面过渡均采用大圆角顺滑衔接，避免出现锐角结构导致吹塑过程中原料分布不均、局部壁厚过薄的问题；瓶身侧面的环形装饰槽既可以作为标签粘贴的定位边界，也能提升瓶身的环向结构强度，降低灌装后液体压力导致的瓶身鼓胀变形概率；瓶身的壁厚分布做了差异化设计，握持位置、瓶底支撑位置、瓶口螺纹位置做了局部加厚，非受力的瓶身中部位置适当减薄，在保证结构强度的前提下尽可能降低原料用量，控制单瓶生产成本。从安装与尺寸边界来看，该瓶体整体高度适配常规家用洗护产品的置物架层间距，最大宽度可兼容标准快递纸箱的内尺寸排布，单箱可容纳的瓶数符合日化产品常规的装箱规格；瓶口的螺纹尺寸、旋盖拧紧行程均匹配行业通用的旋盖头参数，无需调整生产线的旋盖扭矩参数即可投产；把手的内凹深度控制在合理范围，既保证握持空间充足，也不会导致瓶身整体宽度过大，影响装箱数量与货架陈列密度。
