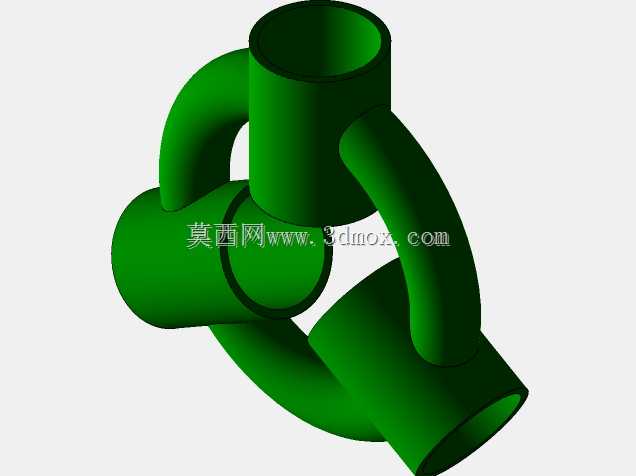

三向连通弯管流体汇流结构设计

　　该结构为三向连通的弯管式流体汇流部件，核心应用于多支路流体介质的汇流、分流工况，常见于实验室流体试验台架、小型化工流体输送回路、液压系统支路集成等场景，可实现三个不同方向管路的平滑连通，避免直角转接带来的流阻骤升问题。从实际使用需求出发，这类部件的核心作用是在有限安装空间内完成三路流体的导向连通，相比传统直角接头加直通管的拼接方案，一体化的弯管结构能减少至少两个密封连接点，降低管路系统的泄漏风险，同时平滑过渡的弯曲流道可减少介质在转角处的湍流、涡旋现象，降低流体输送过程中的压力损失，尤其适用于对压力波动敏感的低压流体输送回路。设计过程中首先确定三个接口的朝向夹角，三个接口呈空间120度左右的分布角度，

　　每个接口的轴线交汇于结构中心区域，弯管段的弯曲半径取接口通径的1.5倍，既保证流道的平滑过渡，又避免弯曲半径过大导致整体结构占用空间超标。接口部分采用等径直通设计，端口预留标准管路插接或焊接的配合段长度，配合段的圆柱度公差控制在IT7级，保证与外接管路连接时的同轴度，避免安装后出现管路别劲、密封失效的问题。整体结构采用等壁厚设计，壁厚根据常规低压流体输送的耐压要求选取，弯管段的壁厚做均匀过渡处理，避免弯曲成型过程中出现外侧壁厚减薄、内侧壁厚堆积的问题，保证整个结构的耐压强度均匀。安装边界方面，三个接口的端面到结构中心的距离保持一致，外接管路时可从三个正交偏角的方向进行装配，不需要额外增加转接弯头即可完成空间管路的走向调整，

　　整体结构的最大外轮廓尺寸控制在接口通径的4倍范围内，适合在紧凑的设备内部管路布局中使用，不会与周边其他零部件产生安装干涉。流道内部做平滑圆弧过渡，三个流道在中心交汇区域做倒圆处理，避免介质流经交汇区时出现滞流区，减少介质残留、结垢的可能，对于输送洁净流体或者有定期吹扫需求的管路系统，这种无死角的流道设计能降低吹扫清理的难度，提升管路系统的维护便捷性。
