双孔平置式传动连接连杆结构设计

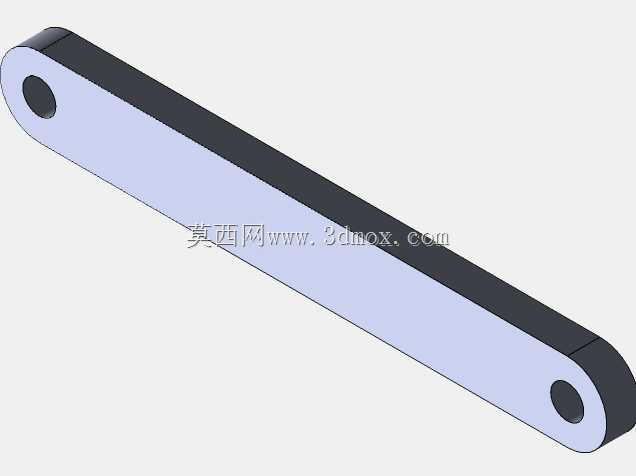

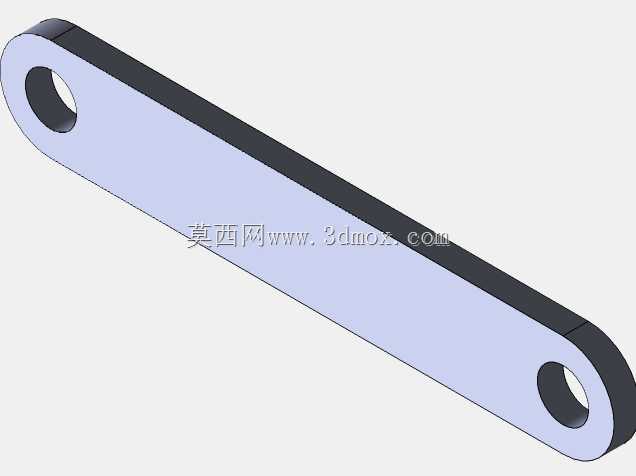

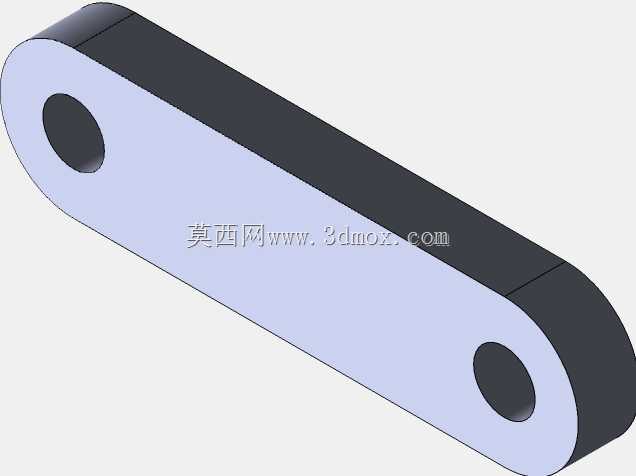

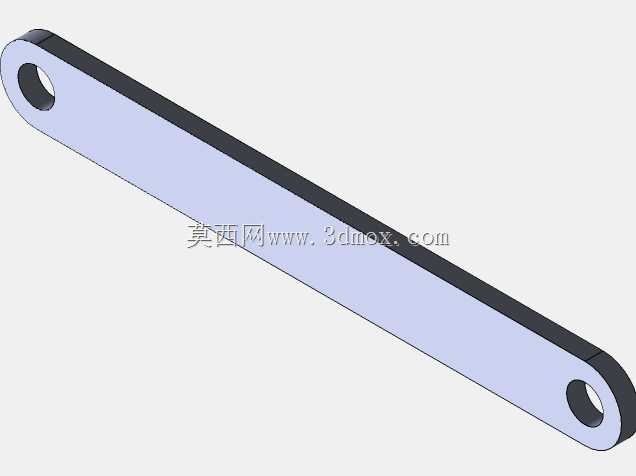

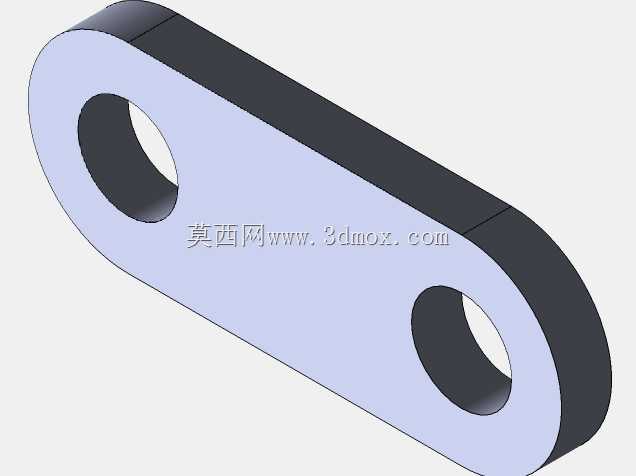

　　这类双孔平置连杆是机械传动系统里十分常见的铰接传力构件，日常在轻工输送线的张紧调节机构、小型自动化设备的往复运动模组、仪器仪表的微调联动结构中都能见到它的应用场景，核心作用是在两个存在相对摆动的铰接点之间传递既定行程的拉压力，不会额外附加多余的运动约束，适配小载荷、固定传动比的联动需求。从结构设计逻辑来看，整体采用等厚度长条扁平构型，杆身截面做了等宽矩形设计，既能够保证轴向传力时的截面刚度，避免杆身受拉压载荷时出现侧向翘曲变形，又能最大限度控制构件自身重量，减少往复摆动过程中的惯性冲击，适配中低转速的联动工况。两端的铰接孔采用同轴等径设计，孔位与杆身侧边做了平滑圆弧过渡，没有尖锐的应力集中棱角，能够有效分散铰接处的交变载荷，

　　避免长期往复受力后在孔边出现疲劳裂纹。安装边界层面，构件整体厚度统一，两端孔的中心距为固定设计值，安装时仅需匹配对应直径的铰接销轴即可完成装配，杆身侧面为平直加工面，不需要额外预留复杂的避让空间，相邻安装构件只要保证铰接点的同轴度公差，即可顺畅完成动作传递，不会出现卡滞、别劲的问题。设计过程中需要重点校核两端孔的中心距公差，这个尺寸直接决定了联动机构的行程精度，孔的内壁需要保证足够的圆柱度，减少销轴转动过程中的磨损量，杆身的平面度公差也要控制在合理范围内，避免装配后出现侧向偏载，加速铰接副的磨损。这类连杆不需要做额外的表面强化处理，常规的切削加工即可满足使用要求，在小载荷的仪器联动、小型设备的传动链路中，这类结构的可靠性表现十分稳定，维护成本极低，仅需定期在铰接孔处补充润滑即可长期稳定运行。
