冰箱内置散热风扇电机结构设计

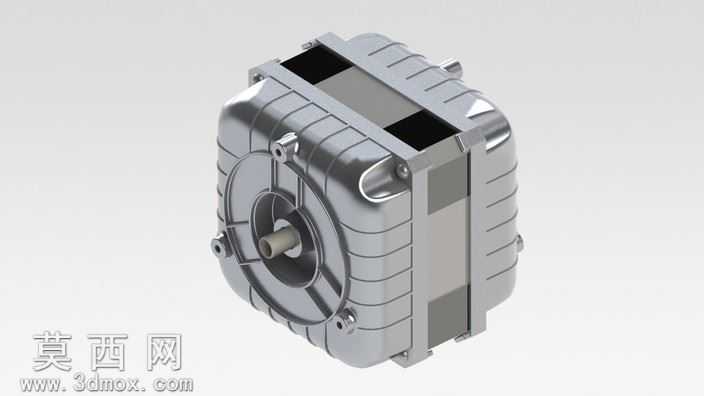

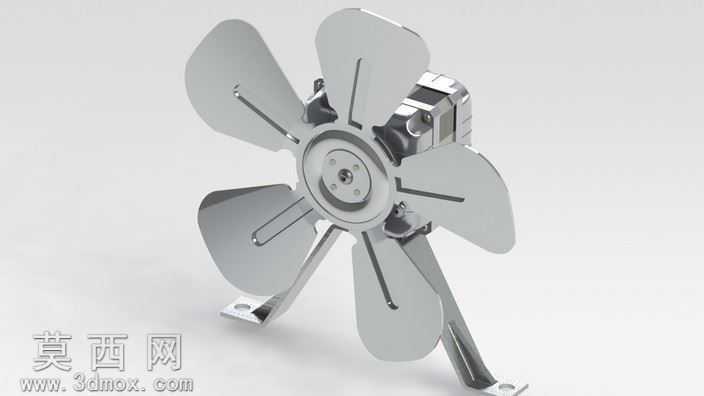

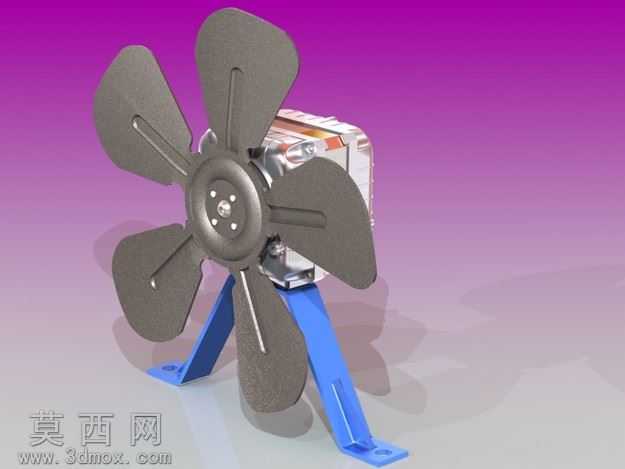

本作品为冰箱内置散热风扇电机的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际工业生产的尺寸比例进行1:1还原，可直接用于结构验证、装配模拟以及后续的工程出图工作。建模过程中首先对核心的电机本体进行搭建，还原了电机的外壳轮廓、端盖定位结构、输出轴的配合公差位，同时对电机尾部的接线固定结构做了细节还原，保证装配逻辑与实际产品完全一致。扇叶部分采用六叶前倾式结构设计，建模时通过曲面放样命令构建叶片的流线型弧面，每一片叶片的扭转角度、根部圆角过渡都经过反复调整，既保证叶片曲面的顺滑度，也还原了金属冲压扇叶的厚度特征，叶片与中心轮毂的连接位置做了加强筋结构的还原，匹配实际产品的抗形变设计需求。支架部分采用弯折式金属支架结构，建模时还原了板材弯折的圆角特征、底部的安装固定孔位，支架与电机本体的连接卡扣结构也做了精准复刻，保证整体装配时不存在干涉问题。渲染阶段采用金属材质赋予各部件，电机外壳使用磨砂金属材质模拟铸铝外壳的质感，扇叶使用亮面金属材质还原镀锌冲压件的光泽效果，支架部分做了轻微的做旧质感处理，模拟实际使用中的金属表面纹理，场景搭建采用纯白无影背景，搭配柔和的漫反射光照，将产品的结构轮廓、部件衔接细节清晰展现，方便观察各部分的装配关系。设计过程中充分考虑冰箱内部狭小安装空间的适配需求，整体结构紧凑，扇叶转动范围与支架、电机本体的安全间隙做了精准预留，同时兼顾散热通风的气流导向需求，六叶结构的设计能够在低转速下实现稳定的气流输出，降低运行噪音，匹配冰箱制冷循环的散热使用场景，所有部件的建模均保留完整的参数化特征，可根据实际设计需求调整叶片角度、电机尺寸、支架安装孔位等参数，适配不同型号冰箱的安装使用要求。
