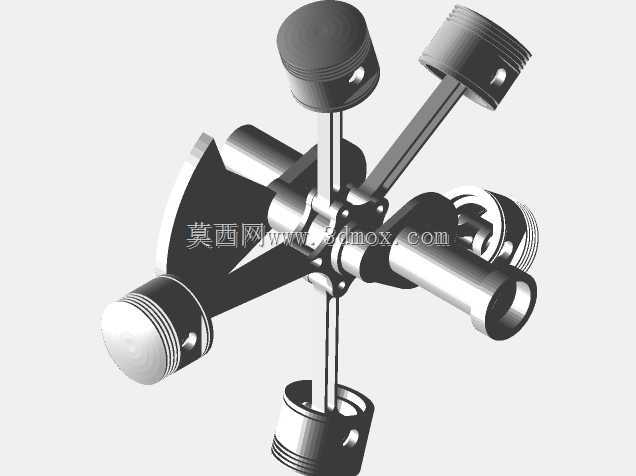

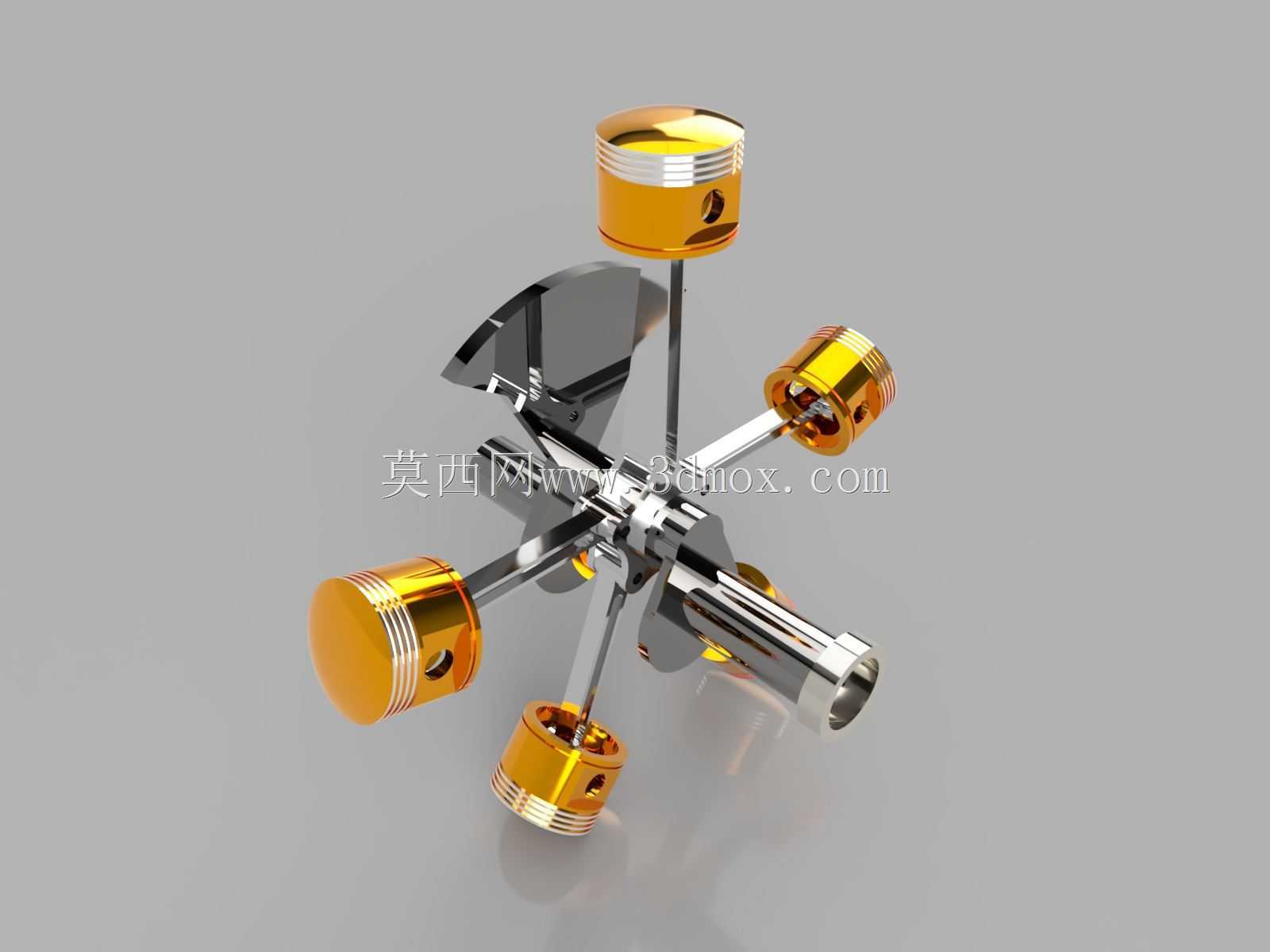

星型排布活塞曲柄径向动力装置结构

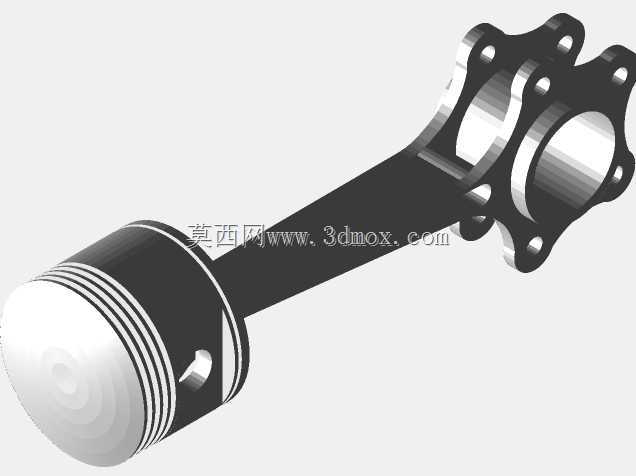

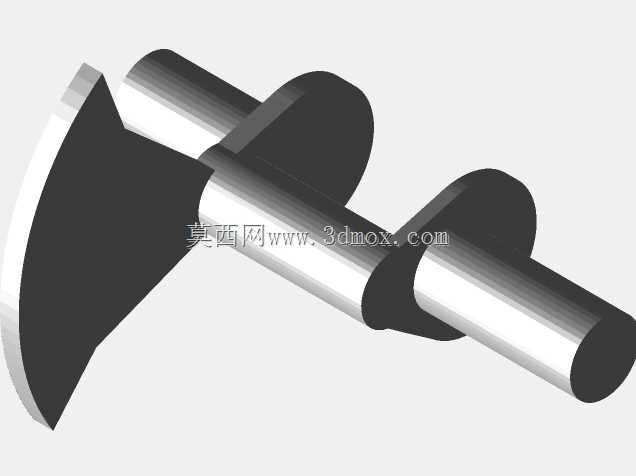

这款径向排布的动力装置，是航空轻型动力、小型通航飞行器、早期螺旋桨飞机以及特种小型动力设备领域的经典结构形式，其核心采用多活塞围绕中心曲轴呈圆周均匀放射状排布的设计，相较于传统直列、V型动力结构，拥有更短的整体轴向尺寸，能够在极小的安装空间内实现更大的排量输出，同时整套结构的重量分布围绕中心曲轴完全对称，运转过程中曲轴承受的往复惯性力可通过多活塞的对称运动实现大部分自平衡，大幅降低运转时的振动幅度，提升动力输出的平顺性，也能降低曲轴主轴承的负载，延长核心部件的使用寿命。从实际应用场景来看，这类结构最初广泛应用于轻型螺旋桨飞机，紧凑的轴向尺寸可以适配飞行器机头的窄小安装空间，对称的重量分布也能优化飞行器机头的重心配平，降低飞行控制的调校难度；在小型特种作业设备、便携应急动力单元、复古航模复刻领域，这类结构也凭借可靠的运转特性、紧凑的安装边界拥有不可替代的应用价值。从功能特性来看，这套结构通过多组活塞同步围绕中心曲柄做往复运动，将燃料燃烧产生的直线往复推力，通过连杆结构转化为中心曲轴的旋转扭矩向外输出，多活塞依次做功的点火顺序可以让动力输出的连续性更强，避免单缸或小缸数结构动力输出间断、扭矩波动大的问题；同时放射状的缸体排布让每一组活塞的散热面都能直接接触外部流通空气，在风冷散热条件下就能实现极佳的散热效果，无需设计复杂的水冷管路与散热系统，进一步简化了整套动力装置的结构复杂度，降低了故障发生概率。从设计思路来看，整套结构以中心曲轴的曲柄销为核心布局基准，每一组活塞的缸体轴线都指向曲轴回转中心，连杆采用统一的铰接结构连接到中心曲柄销上，在设计过程中需要精准计算每一组活塞的行程、连杆长度与曲柄偏心距的匹配关系，确保活塞运动到上止点、下止点时不会与缸体、曲柄结构发生运动干涉，同时要保证每一组活塞的配气相位、做功时序精准匹配，让多组活塞的运动不会出现时序冲突，保障动力输出的顺畅。从安装边界来看，整套结构整体呈中心对称的类圆柱形态，最大径向尺寸由活塞外沿的回转直径决定，轴向尺寸仅覆盖曲轴与活塞的总厚度，安装时仅需要固定中心曲轴的两端主轴承座即可完成定位，安装固定点少，对安装基座的空间要求极低，适配各类空间紧凑的动力安装场景；外露的活塞缸体结构也为后期维护、检修提供了充足的操作空间，无需拆解大量外围结构即可完成单缸的检修与配件更换，大幅降低了后期运维的难度与成本。
