工业用三相异步鼠笼式电动机结构模型

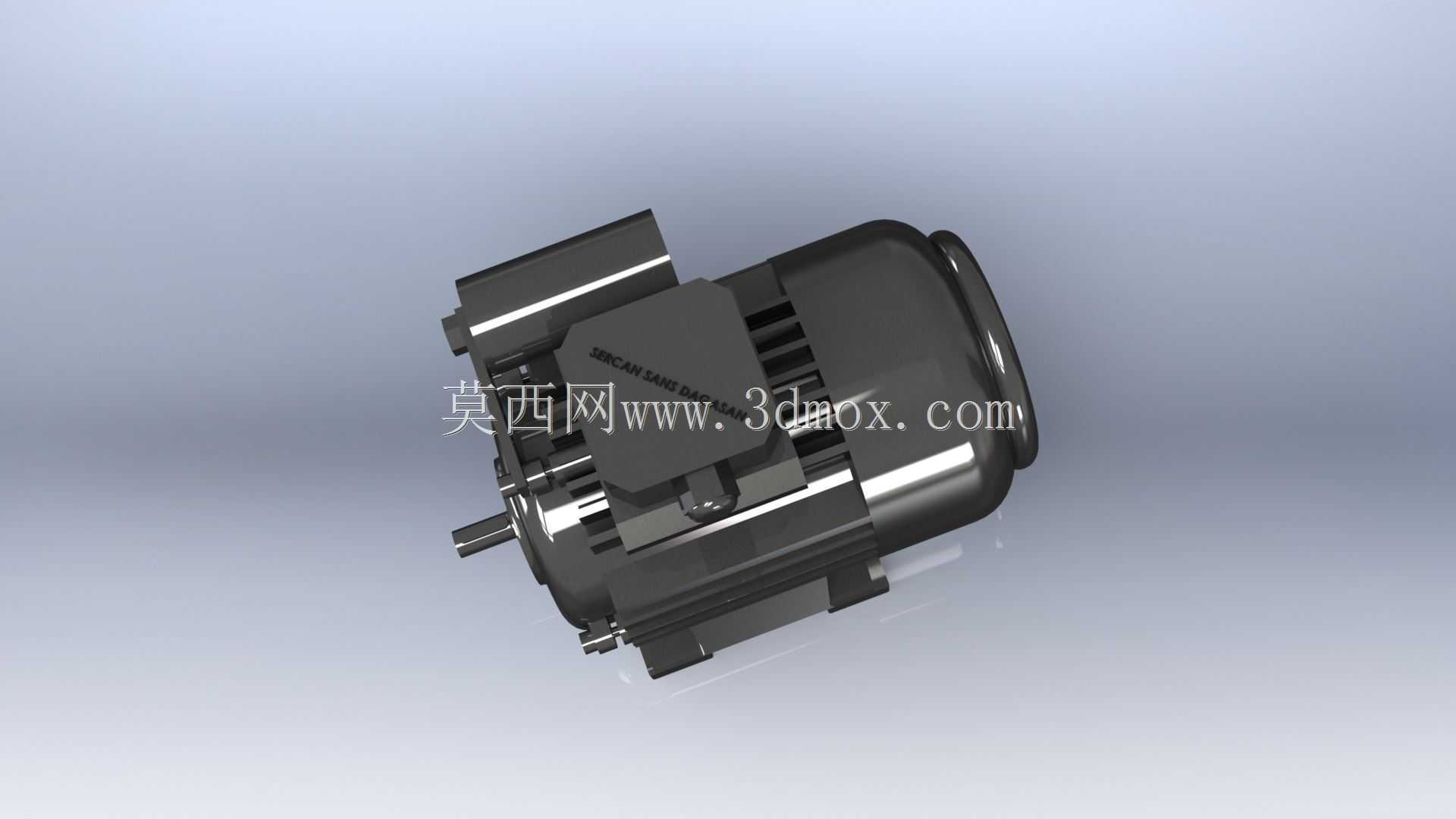

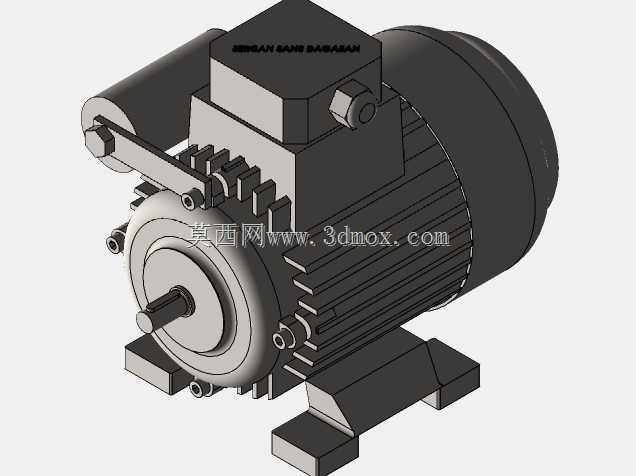

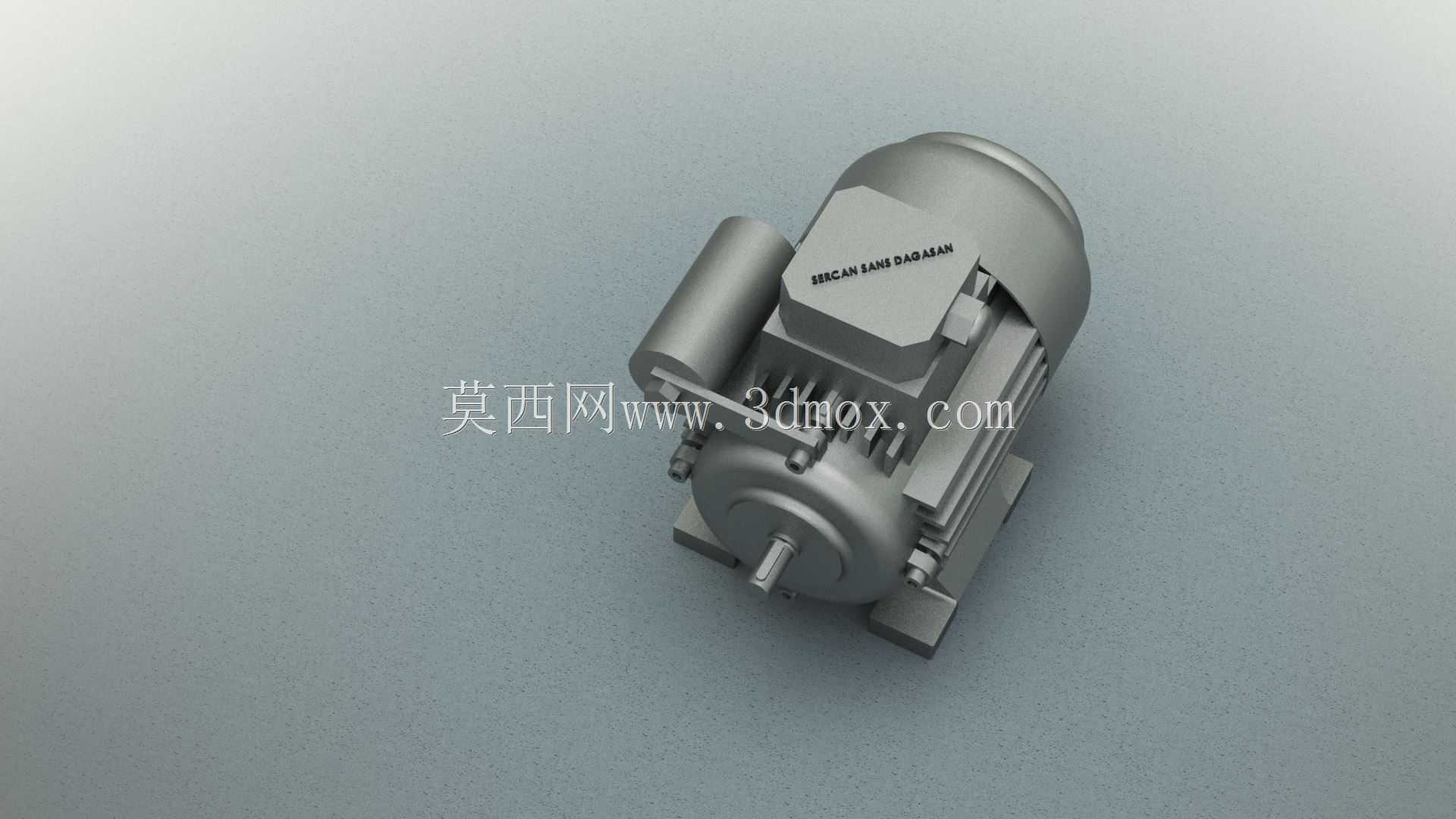

这款电动机三维结构模型还原了工业场景中应用最广泛的鼠笼式三相异步电机的完整形态，可覆盖轻工生产线、机床配套、输送系统、风机水泵驱动等多类工业场景的动力配套需求，作为工业传动系统的核心动力源，这类电机承担着将电能转化为旋转机械能、为下游执行部件提供稳定扭矩输出的核心作用，是离散制造、流程工业场景中普及率最高的动力单元。从功能特性来看，模型还原的电机采用全封闭风冷式壳体结构，顶部的接线盒腔体预留了三相电源接入的安装空间，侧面独立设置的电容/接线辅件安装位适配了单相供电场景的改装需求，输出轴端采用标准轴径设计，可直接匹配联轴器、带轮、齿轮等多种传动连接件，无需额外做轴头改装即可适配多数常规传动方案；机身的散热鳍片沿轴向均匀排布，能够在电机持续运行过程中通过转子自带的风叶带动空气流经鳍片间隙，带走绕组产生的热量，保障电机长时间额定负载运行时的温升处于安全区间。从设计思路层面，该模型遵循工业电机的通用设计规范，将定子绕组腔体、转子总成、端盖轴承位、安装底座等核心结构做了等比例还原，底座采用标准卧式安装脚座，预留的安装孔位匹配通用电机的安装孔距标准，能够直接适配多数常规设备的电机安装位，无需重新打孔调整；机身的吊环结构预留位也做了对应呈现，满足中大规格电机吊装转运的结构需求。在外形尺寸与安装边界层面，模型还原的电机属于中小功率段通用规格，整体轴向长度、径向直径、底座安装孔距均参考工业常用的Y系列通用电机参数设定，输出轴伸出长度、轴径尺寸、键槽规格均符合通用传动件的配合公差要求，接线盒的顶部凸起高度、侧面辅件的外伸尺寸都做了精准还原，能够为设备整体布局设计提供准确的干涉校验参考，在做设备整体装配设计时，可以直接调用该模型完成动力段的布局规划，提前核对电机与周边护罩、传动件、管线的空间间隙，避免实际生产装配时出现结构干涉问题；同时模型完整呈现了电机的外部装配关系，能够作为初级机械设计人员认识电机结构、练习装配建模的参考样例，帮助设计人员快速掌握通用工业电机的结构组成与安装配合要点。
