双出弯管排气歧管结构造型

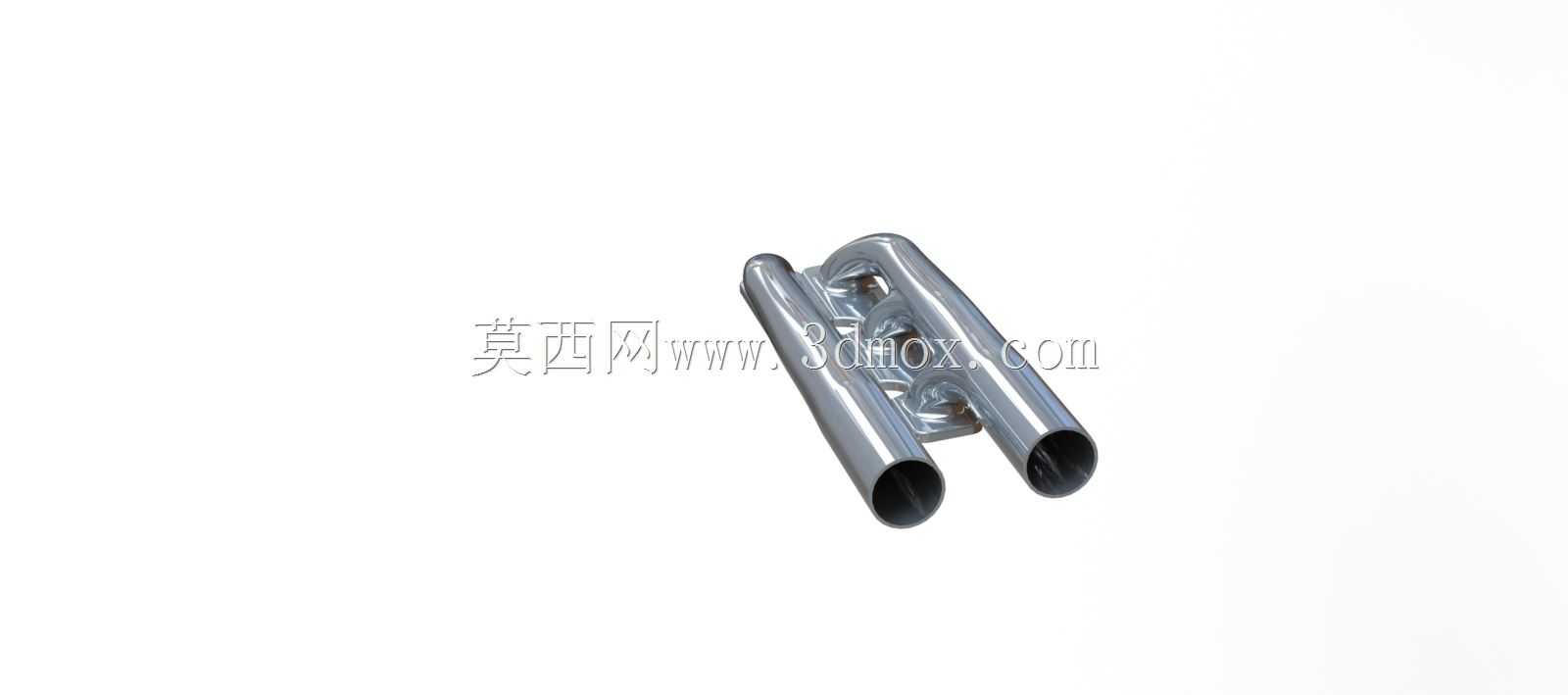

　　该模型表现的是一组双出弯管式排气歧管，主体由两根并行延伸的金属圆管和中部连接支架构成，管口保持开放，整体呈现发动机排气系统中常见的导流管路形态。实际设备中，这类零件位于气缸盖排气侧与消声器或涡轮入口之间，承担汇集高温废气、引导气流方向、减少相邻缸体排气干涉的作用。建模时需要优先保证管路中心线走向、管口相对位置和支架连接区域的一致性，因为这些特征直接影响后续与缸盖法兰、排气波纹管、隔热罩以及周边悬置件的装配关系。

　　从结构上看，两根圆管采用近似平行的布置方式，在靠近中部位置通过冲压或铸造形态的连接板形成整体。该连接区域不仅提高细长管路的刚性，也能限制发动机振动下两管之间的相对摆动。圆管端部未在当前展示中加入法兰面，因此在工程深化时可根据目标机型补充法兰厚度、螺栓孔分布、密封面宽度及定位销孔；若用于改装车型，还需在管口处预留卡箍、焊接套或柔性节的安装长度。外形边界方面，双管外侧间距、末端开口高度以及连接板宽度是布置校核的重点，设计人员需要将其放入发动机舱包络中检查与防火墙、转向拉杆、油底壳、启动马达和线束之间的热态间隙。

　　排气歧管工作时承受持续高温和热循环，管路曲率不能只按外观顺滑处理。弯段半径过小会造成局部气流阻力升高，急剧折弯还会使内壁产生明显涡流，降低排气脉冲利用效率；弯段过大则会增加占用空间，并可能抬高整车热辐射范围。较合理的做法是在满足避让边界的前提下保持平滑过渡，让两支管路长度尽量接近，使各缸排气背压趋于均衡。中部支架的位置也应避开热变形集中区，若支架过于刚性，管路受热伸长时会在焊接或连接根部产生附加应力；实际产品中常通过长圆孔、分段支架或局部加强筋释放热膨胀。

　　三维建模过程中，圆管部分适合采用扫掠方式建立，先绘制空间中心曲线，再按统一外径和壁厚生成实体；连接板则需与管壁做连续过渡，避免出现尖角和突变截面。对于渲染展示，金属抛光表面能够直观反映弯管走向和高光轮廓，但工程图纸阶段还应补充材料、壁厚、内孔直径、管口平面度及耐热要求。若面向初学者练习，该件适合训练空间曲线、扫掠、抽壳、镜像、圆角过渡和装配干涉检查等基础技能；若面向产品开发，则还需结合热膨胀、振动疲劳、密封面载荷以及机舱隔热防护进行综合校核。
