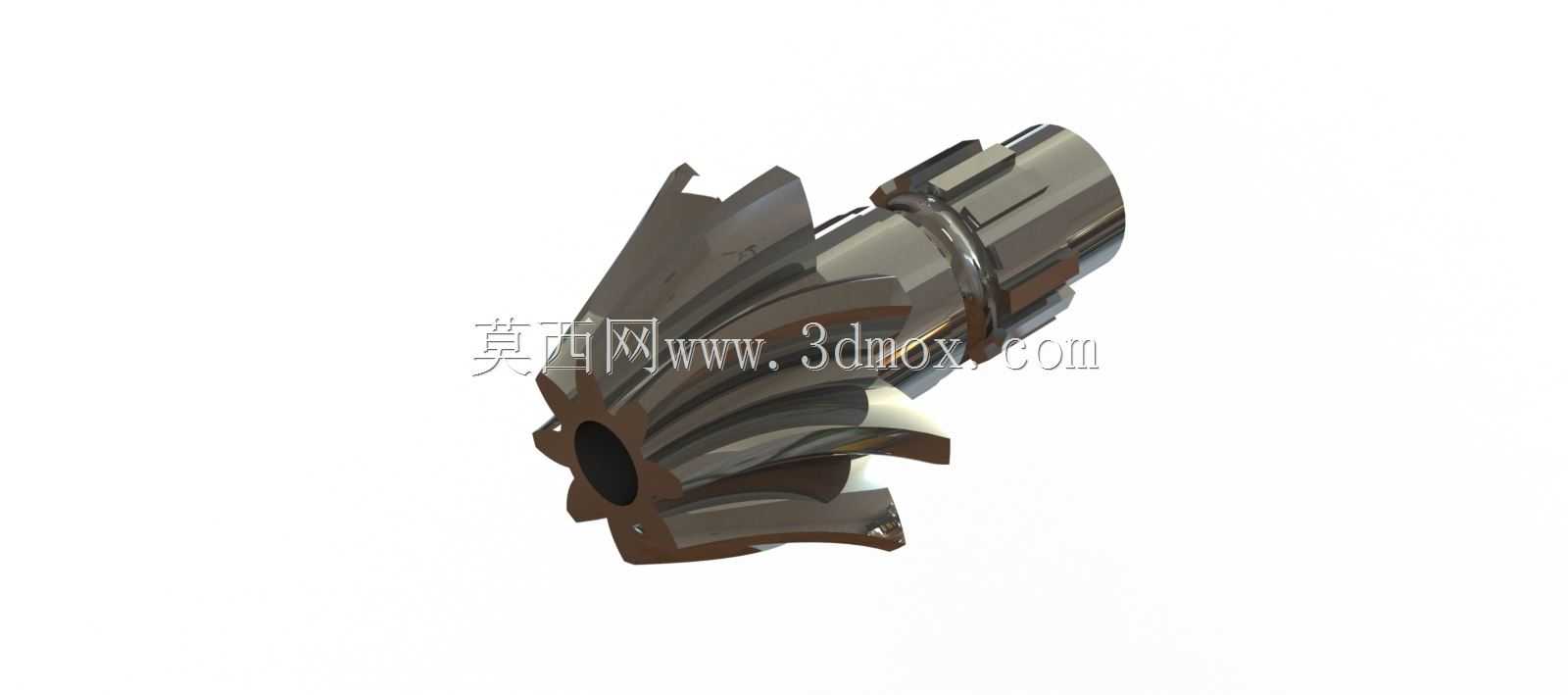

带花键轴段的主动螺旋锥齿轮传动件

　　该零件属于相交轴动力传递场景下的主动锥齿轴，常见于小型减速箱、差速机构、进给传动单元以及需要在有限空间内完成90度左右转向传动的设备中。实际装配时，锥齿端与配对从动锥齿轮保持设计侧隙，轴段通过花键与外部联轴或轮毂配合，将输入端扭矩沿相交轴方向传递，完成转速与转矩的换向输出。

　　从结构上看，轮齿采用锥面分布的螺旋齿形，齿线沿节锥方向带有螺旋角，啮合过程中重合度高于直齿锥齿轮，多齿同时接触可降低瞬时冲击，传动平稳性更好，适合中低速、有一定载荷波动的工况。齿坯与轴身做成一体，避免了齿轮与轴分体装配带来的键连接间隙，同轴度和扭转刚性更有保障。轴端设置外花键，用于周向定位并传递扭矩；花键旁的轴颈可作为轴承支承位，装配时需控制两支承跨距，使锥齿啮合区尽量靠近支承点，减小悬臂弯矩对齿面接触的影响。

　　建模时先以分锥角、齿宽、模数等参数建立节锥与背锥基准，再沿锥面逐齿构建螺旋齿槽，保证齿顶、齿根在大小端的收缩关系。齿面过渡圆角和齿根圆角需要保留，避免应力集中在高频交变载荷下引发齿根裂纹。轴段上的台阶、退刀槽和花键齿廓要按装配边界处理：花键长度需满足轮毂滑移或固定装配行程，轴肩高度要兼顾轴承内圈定位与装拆空间，端部倒角则引导零件顺利进入配合孔。

　　安装边界方面，锥齿轮副对轴向位置敏感，主动轮通常通过调整垫片控制轴向窜动，使接触印痕落在齿面中部偏小端区域；建模和选型时应预留轴承、挡圈、锁紧螺母的轴向空间，避免齿面与箱体内壁发生干涉。润滑路径上，锥齿啮合区应能被飞溅润滑油覆盖，齿根圆角与轴颈过渡处不宜形成存油死角。整体结构紧凑，把换向、减速和扭矩输出集成在一根齿轴上，适合作为传动系统方案校核、啮合原理学习以及小箱体结构布置的参考对象。
