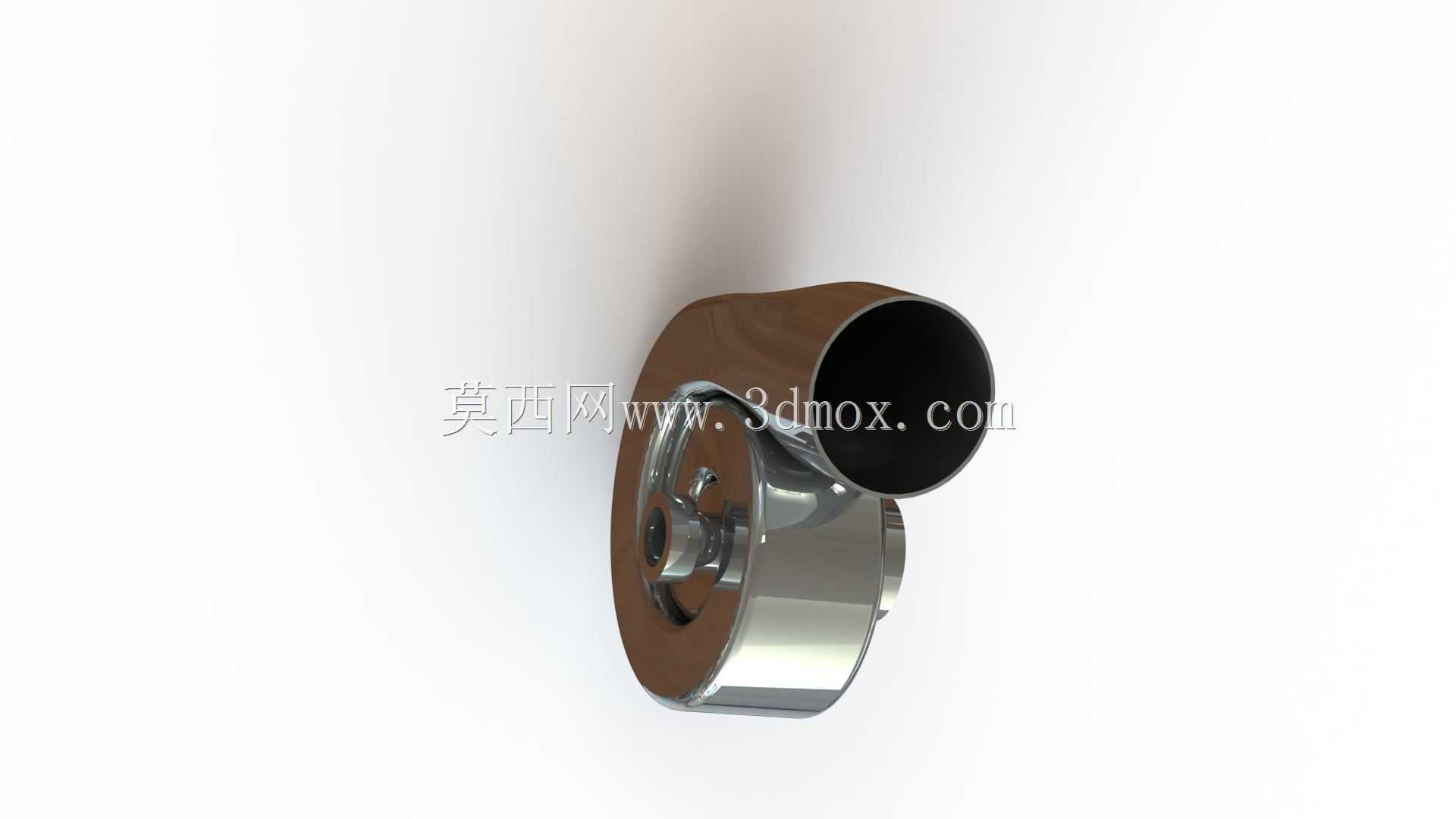

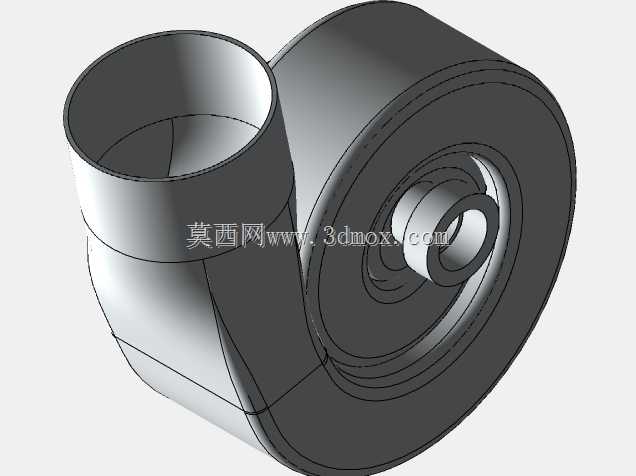

涡轮增压器蜗壳叶轮组合结构

　　这套增压器三维结构覆盖了车用小排量动力单元最常见的增压配套形态，建模时先从气动流道的核心边界入手，先敲定压气机侧的渐扩流道走向，再匹配涡轮侧的蜗壳螺旋型腔，两侧腔体通过中间的轴承支承座衔接，整体轮廓没有多余的外凸装饰结构，所有曲面都服务于气流导向与装配限位。从实际装机场景来看，这类小尺寸增压器多用于1.0-1.6L排量的乘用车汽油机，也可适配小型非道路工程机械的柴油动力单元，安装位置集中在发动机排气歧管与进气中冷器之间的舱内空间，建模阶段就预留了周边管路的避让边界：涡轮端进气法兰对接排气歧管出口，压气机端出气口朝向中冷器进气管路，中间支承体上的机油进出油口位置严格对应发动机缸体上的润滑管路接口，

　　整机最大外轮廓直径控制在160mm左右，轴向总长度不超过140mm，安装时周边需要预留至少20mm的散热间隙，避免高温蜗壳烘烤周边橡胶管路与线束。结构设计上，涡壳采用铸铁材质对应的等壁厚曲面建模，流道内壁顺滑过渡，没有突变台阶，减少排气气流的沿程阻力；压气机侧的铝合金叶轮采用后弯式叶片造型，叶片前缘做了小角度倒圆，既降低高转速下的气流冲击噪声，也避免叶轮高速旋转时的应力集中。中间的轴承体部分集成了浮动轴承安装孔、密封环槽与隔热腔，隔热腔设置在涡轮端与轴承腔之间，阻挡排气侧的高温向润滑腔传导，避免机油长期高温碳化。建模过程中所有配合面都保留了合理的装配公差余量：蜗壳与中间体的对接止口采用间隙配合，叶轮与转轴的配合面标注了过盈配合要求，

　　进出口法兰的螺栓孔位置完全参照通用小排量增压器的安装孔距标准，既可以直接用于新手练习复杂曲面建模、装配约束与干涉检查，也能作为动力改装、教学演示、整车舱内布局校核的参考结构，拆解后还能单独练习螺旋蜗壳曲面扫掠、叶轮叶片阵列、铸造件壁厚抽壳等高频三维建模操作，帮助结构设计者快速掌握增压部件的流道-支承-管路对接的整体设计逻辑。
