内啮合行星齿轮组传动练习结构

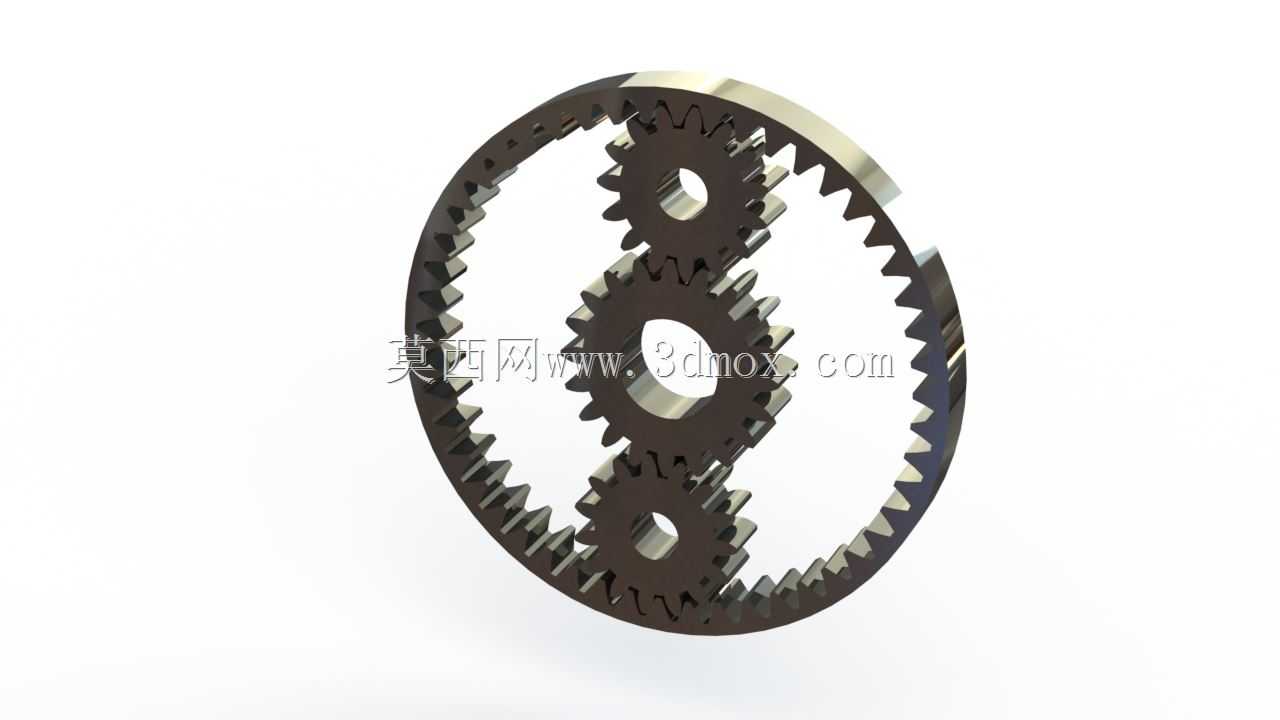

　　这套行星排布的内啮合齿轮传动结构，常出现在小空间大减速比的动力传递场景里，比如小型伺服输出端的减速模块、手持电动工具的动力仓、精密分度转盘的驱动端，都能见到同类布局的身影。和普通外啮合平行轴齿轮组不同，这套结构把从动小齿轮全部收纳在内齿圈的环形轮廓内部，径向占用空间被压到最低，输入轴和输出轴可以保持同轴布置，整机外壳不需要额外预留外伸齿轮的避让空间，对安装边界局促的紧凑型设备非常友好。

　　从实际功能来看，内齿圈作为固定件时，中间三个小齿轮既绕自身轴线自转，又沿着内齿圈的齿廓公转，动力从中心太阳轮输入、行星架输出时，能在极小的体积下实现数倍到数十倍的减速增扭，而且多齿同时啮合，载荷被分散到三组啮合齿面上，单齿承受的接触应力更低，运行时的冲击和噪音也比单级外啮合齿轮更小，长期运行的磨损速率更平缓。

　　设计这套结构时，首先要敲定的是内齿圈的分度圆直径，所有行星轮的中心都分布在和内齿圈同轴的节圆上，三个行星轮的齿厚、齿形参数完全一致，装配时相邻行星轮的相位角要错开对应齿距的整数倍，避免出现齿顶干涉、卡滞转不动的问题。齿侧间隙要预留合理的公差范围，间隙过小，热胀后齿面会挤死磨损；间隙过大，正反转切换时会出现明显回程间隙，用在分度机构上就会丢精度。建模过程中要逐个校验内齿圈和每个行星轮、相邻行星轮之间的运动干涉，齿顶圆和齿根圆之间必须留出标准顶隙，避免转动时齿顶刮蹭对方齿根。

　　外形尺寸上，整套传动组的最大外轮廓就是内齿圈的外圆，安装时只需要在内齿圈外圈设计定位止口，搭配端盖把行星架的转轴约束在同轴位置即可，轴向尺寸只需要叠加齿轮厚度和两侧轴承的厚度，不需要额外布置平行轴的支撑位，安装法兰的孔位可以围绕内齿圈外圈均匀排布，完全不超出齿圈的外圆边界，在有限的设备腔体里能最大化利用内部空间。这类结构也非常适合初学者理解行星传动的啮合原理，通过装配运动仿真可以直观看到自转和公转的复合运动关系，理清齿数配比和减速比的对应逻辑。
