乘用车橡胶轮胎胎面花纹结构建模

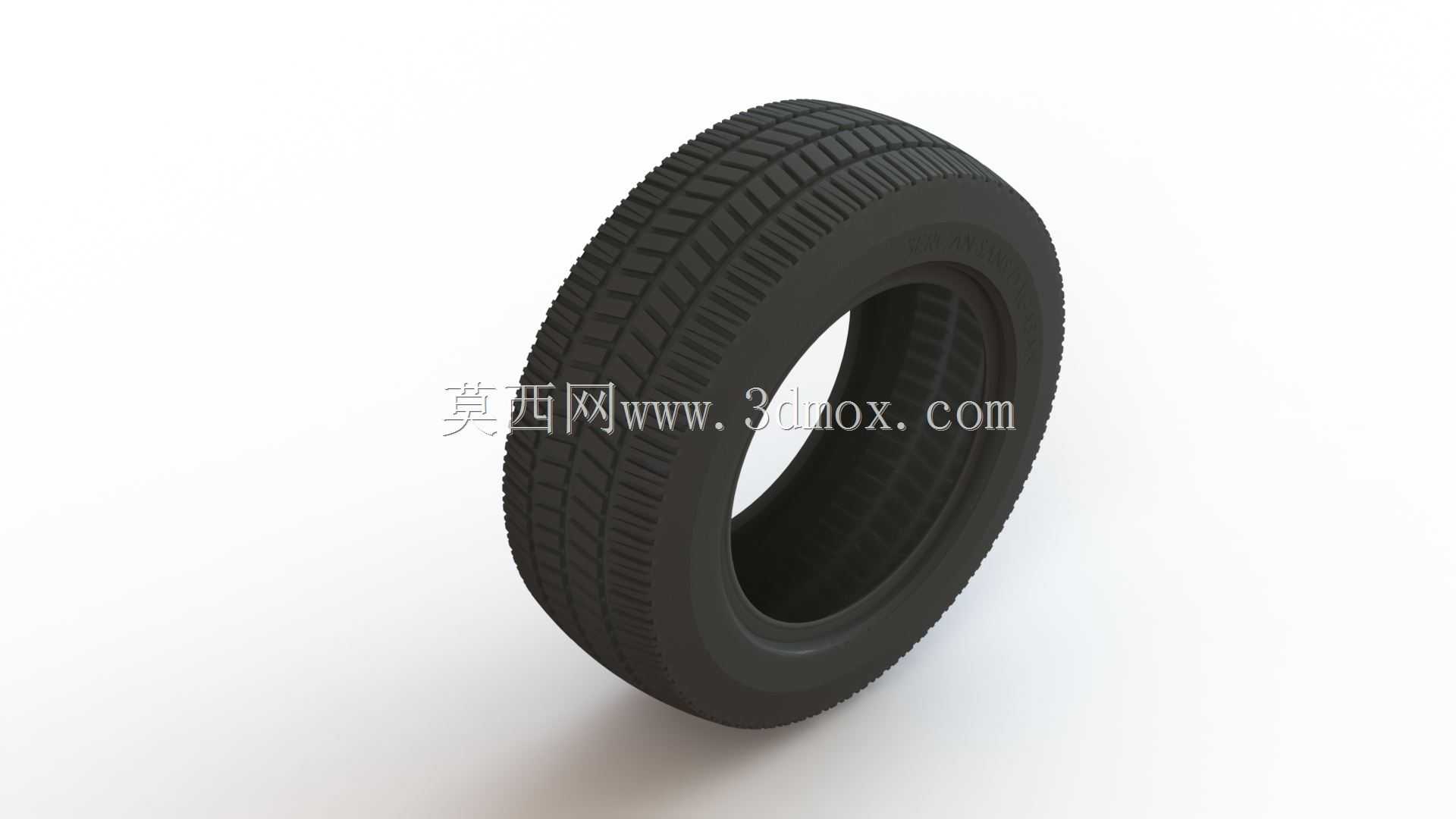

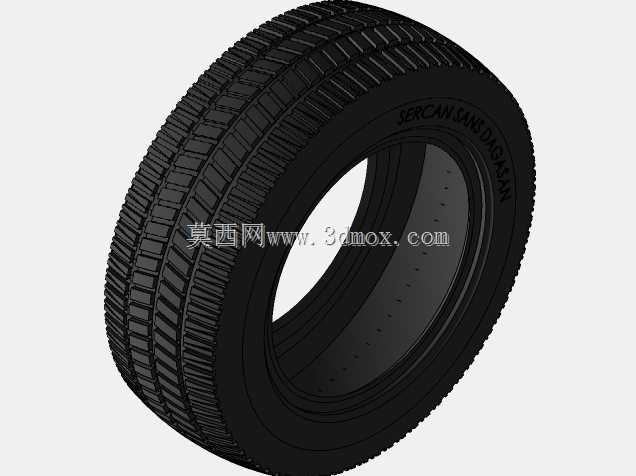

　　该轮胎三维结构围绕乘用车行走系统的实际装配需求展开，胎体采用标准环形回转构型，整体外轮廓匹配常规家用轿车轮辋安装边界，胎圈位置预留与金属轮辋贴合的密封安装面，建模时严格控制胎圈内径公差区间，保证装配后轮胎与轮辋的同轴度，避免车辆行驶过程中出现径向跳动。胎面部分的花纹块采用交错排布的纵向主沟槽加横向防滑沟槽组合设计，纵向沟槽沿轮胎周向连续贯通，主要作用是在湿滑路面快速排开胎面与路面之间的积水，打破水膜形成条件，提升雨天行驶的抓地性能；横向沟槽则呈一定角度斜向分布，相邻花纹块之间的沟槽深度保持一致，既可以在车辆加速、制动时提供足够的切向摩擦力，也能在转向工况下分散侧向载荷，减少胎面局部打滑的概率。胎侧部分采用平滑过渡的曲面设计，

　　从胎圈位置向外平缓延伸至胎面边缘，曲面曲率连续无突变，既保证胎侧具备足够的柔性来过滤路面传来的小幅颠簸，也能在轮胎受到侧向冲击时通过适度形变吸收能量，避免胎体内部帘线层受到硬冲击而出现断裂。建模过程中先通过回转命令生成轮胎的基础胎体实体，再分别绘制胎面花纹的截面轮廓，沿轮胎周向进行阵列排布，通过布尔运算切除多余材料形成沟槽结构，所有花纹块的边角位置都做了小半径圆角处理，还原实际橡胶轮胎硫化成型后的工艺特征，避免尖锐棱角在实际使用中出现应力集中导致花纹块崩裂。该模型可用于整车总装阶段的行走系统干涉检查，验证轮胎在悬架上下跳动、最大转向角度工况下与轮罩、翼子板、悬架摆臂之间的安全间隙，也可作为轮胎结构设计入门练习案例，帮助建模人员掌握环形阵列、复杂曲面切除、橡胶类柔性零件的建模思路，理解轮胎各结构部位在车辆行驶过程中承担的载荷传递、缓冲减震、防滑导向功能，匹配底盘设计阶段的部件选型与装配校核工作。
