双铰连接重载机械支撑铰接件

该铰接支撑构件主要应用于重载工业装备的活动连接部位，常见于工程机械臂架铰接节点、重型输送设备的活动连杆衔接处、起重装备的吊臂连接端以及农业机械的作业臂铰接位置，核心作用是实现两个刚性构件之间的可控角度转动，同时传递大载荷的拉压力与剪切力，避免连接部位出现应力集中导致的结构失效。从实际使用场景来看，这类构件需要长期承受交变载荷冲击，在设备启停、负载变化、姿态调整的过程中，既要保证转动副的灵活度，又要具备足够的结构强度抵抗形变，是重载活动机械结构中不可或缺的核心受力零件。

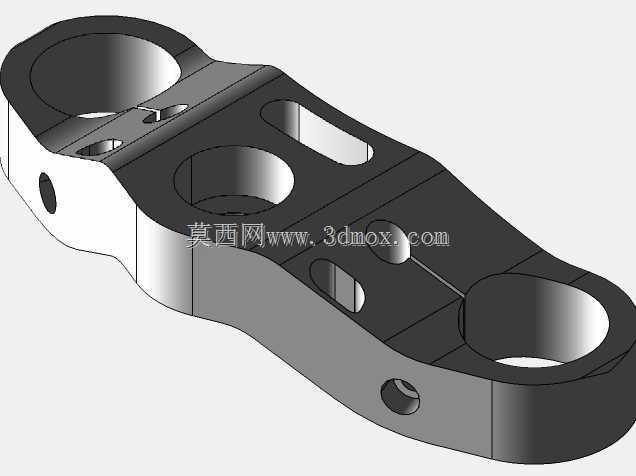

在功能特性设计上，该构件采用一体化锻压成型的基体结构，两端设置大直径同轴铰接孔，孔壁预留了衬套安装余量，可根据使用场景选配铜基自润滑衬套或者滚针轴承，降低转动过程中的摩擦损耗，延长铰接节点的维护周期。基体中部设置了多组减重镂空槽，在不降低整体结构抗弯抗扭强度的前提下，有效削减零件自身重量，降低装备整体的无效负载。构件侧面分布的多组小直径定位孔，用于安装限位挡片、润滑管路固定座或者位置传感器支架，满足不同装备的配套安装需求，侧边的小通孔可作为润滑油道的外接入口，方便日常运维时对铰接转动部位加注润滑脂，避免干磨导致的孔壁拉伤。

设计思路上优先遵循等强度设计原则，通过对受力路径的仿真分析，在应力集中的铰接孔周边做了加厚过渡处理，孔口位置设置圆弧倒角，避免装配时刮伤配套销轴的表面镀层，同时降低孔口边缘的应力集中系数。构件的整体外形采用流线型过渡，没有尖锐的直角棱边，既减少了热处理过程中的开裂风险，也能避免安装运维过程中划伤操作人员。在安装边界设计上，两端铰接孔的中心距经过精准校核，适配对应规格的标准销轴，构件的整体厚度与配套的连接耳板间隙匹配，安装时无需额外打磨修配即可直接装入，中部的镂空结构同时预留了扳手操作空间，方便销轴锁紧螺母的安装紧固。构件的平面度与孔位同轴度公差严格控制在机械加工通用精度等级内，保证安装后转动灵活无卡滞，在额定载荷下的形变量控制在安全范围内，能够满足长期重载工况下的使用需求。
