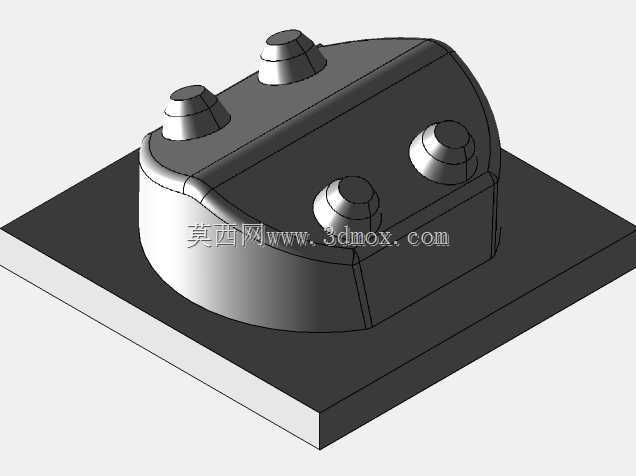

带安装底座的凸台结构机械零件

该零件属于机械装配体系中的基础定位类构件，主要应用于各类工装夹具、小型设备机架的定位连接场景，可作为上部功能组件与下部安装基面的过渡承载结构，在轻工自动化生产线、小型检测设备台架、教学实训机械装置中都能适配使用，承担上部组件的位置固定、载荷传导以及安装基准统一的作用。零件整体由下部方形安装底板与上部半圆弧过渡的主体凸台两部分构成，下部底板为规整的方形平板结构，四个边角预留充足的安装孔位布置空间，可通过标准紧固件直接固定在型材机架、金属安装平台等基面上，底板厚度经过受力校核，能够承载上部组件传递的静态载荷与小幅振动载荷，避免长期使用出现底板变形导致的安装位置偏移。上部主体采用半圆弧封边的块状结构，侧面做了平滑的拔模处理，既满足实体加工过程中的脱模或走刀工艺要求，也能减少棱角处的应力集中，提升零件整体的结构强度；主体顶面均匀布置四个带锥度的凸起定位柱，定位柱做了顶部收窄的锥度设计，既可以作为上部配套组件的安装定位销使用，实现上部组件的快速对位安装，也能在装配过程中起到导向作用，降低装配对位的难度，减少装配过程中配合面的刮擦损伤。设计过程中优先考虑了零件的加工工艺性，所有外凸结构都设置了合理的拔模斜度，相邻面的过渡处采用小圆角衔接，避免出现加工死角，既适合采用传统铣削工艺进行小批量加工，也适配注塑、压铸等成型工艺进行批量生产。在安装边界上，下部方形底板的长宽尺寸大于上部主体结构的最大外轮廓尺寸，安装时紧固件的布置空间不会与上部主体产生干涉，上部四个定位柱的中心距按照标准安装孔距设计，可直接适配多数通用功能组件的安装孔位，无需额外制作转接板即可完成装配，零件整体高度控制在常规安装空间允许的范围内，不会占用过多的垂直安装空间，适配多数紧凑布局的小型设备内部安装需求。
