立式弧形多孔铰接安装支座结构设计

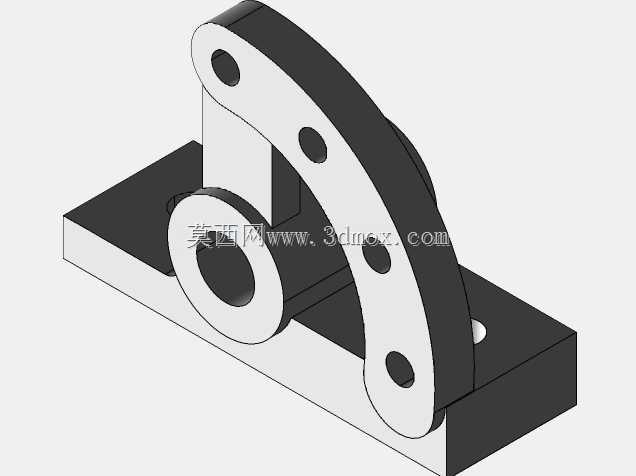

该铰接安装支座是机械传动与支撑系统中常用的连接定位构件，主要应用于需要实现部件间角度摆动、相对转动的机械装配场景，常见于轻工自动化生产线的摆臂驱动单元、小型输送设备的张紧调节机构、工装夹具的翻转定位模块以及教学实训用的机械原理演示装置中，承担着承载载荷、限定转动轨迹、保障连接部件相对位置精度的核心作用。从功能特性来看，该构件采用分体组合式结构，底部为矩形实心安装基座，基座上预留有沉头安装孔位，可通过螺栓紧固件将整个支座稳固锁定在设备安装台面或机架基准面上，基座的平面度设计保障了安装后的接触刚度，避免长期受载出现连接松动偏移；上部为弧形弯臂式铰接主体，弯臂沿弧形轨迹均匀分布多个贯通圆孔，这些孔位一方面用于减轻构件自身重量、降低材料消耗，另一方面可根据实际装配需求选择不同位置的孔位搭配销轴，实现铰接点位置的灵活调整，适配不同摆角范围、不同力臂长度的传动需求；弯臂端部集成同轴的轴套安装位，可配套铜套或滚动轴承穿装铰接销轴，降低转动过程中的摩擦阻力，减少铰接部位的磨损量，延长构件的使用寿命。在设计思路上，该构件优先考虑了装配兼容性与结构可靠性，底部基座与上部弯臂采用加强筋过渡连接，针对铰接部位受交变载荷的受力特点，在弯臂与基座的衔接位置做了圆角过渡处理，避免应力集中导致的构件断裂失效；弧形弯臂的曲率半径经过受力校核，既保障了足够的摆动避让空间，避免铰接的摆臂部件在转动过程中与基座发生干涉，又控制了构件的整体外轮廓尺寸，不会占用过多的设备安装空间。从安装边界来看，底部矩形基座的长宽尺寸适配常规的型材机架安装孔距，安装孔的沉头深度可覆盖常用内六角螺栓的头部高度，保证安装后螺栓头部不突出基座平面，不会影响其他部件的平面装配；上部铰接轴孔的内径尺寸符合常规的销轴直径系列，可直接搭配标准件销轴完成装配，无需额外定制非标连接件；整体构件的高度设计适配多数小型摆臂机构的安装高度需求，在保障铰接转动行程充足的前提下，尽可能降低构件的重心高度，提升支座整体的抗倾覆能力，即使在承受偏载载荷的工况下，也能保持稳定的支撑状态，不会出现基座翘曲、连接失效的问题。
