乘用车侧门曲面结构三维设计模型

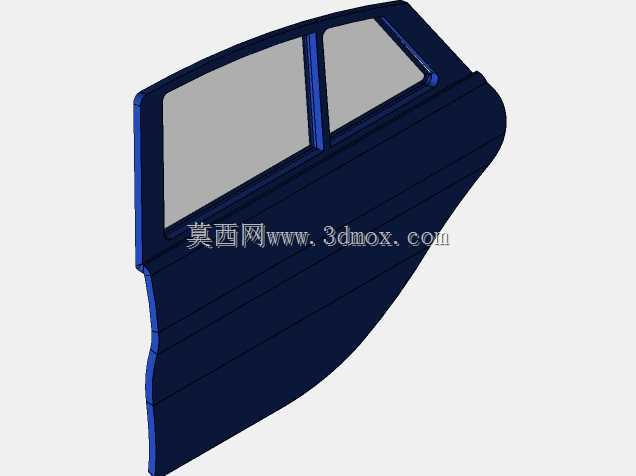

该模型为乘用车后侧车门的曲面结构设计成果，主要应用于乘用车白车身开发环节的车门系统方案验证、结构匹配校核场景，是车身闭合件研发阶段的核心参考结构。在实际整车使用场景中，车门作为乘员上下车的通道载体，同时承担着隔绝车外噪音、阻挡风雨侵入、碰撞时提供侧方防护、集成车窗升降与门锁机构的核心作用，其曲面精度直接决定整车外观的流线型表现与风阻系数表现。从功能特性来看，该模型还原了后侧车门的整体外覆盖件曲面走势，预留了三角固定窗与主升降窗的玻璃安装边界，窗框区域的翻边结构完全匹配密封条的安装空间需求，车门下部的内凹筋线既符合整车侧面的造型语言，也能在不额外增加板材厚度的前提下提升外板的结构刚度，降低行车过程中外板产生的振动异响概率。设计过程中采用曲面工具逐步构建外表面的A级曲面，从车门前端与翼子板匹配的安装面开始，沿着整车侧面的型面趋势向后延伸，精准控制车门与后侧围、门槛梁、车顶侧梁的匹配间隙，确保相邻部件的分缝均匀一致，避免出现装配干涉问题。模型的外形边界完全遵循常规紧凑型乘用车后侧门的安装尺寸要求，前端铰链安装面预留了足够的平面区域用于固定铰链总成，后端门锁安装位置对应B柱锁扣的匹配高度，车门下边缘的型面与门槛梁上沿完全贴合，能够在车门关闭时完全遮挡门槛内部的空腔结构，避免行车过程中泥水溅入乘员舱。整个曲面构建过程充分考虑了冲压成型的工艺可行性，曲面的曲率变化连续平缓，没有出现急剧的折角或者曲率突变区域，能够有效降低外板冲压过程中的起皱、开裂风险，同时窗框区域的加强结构预留位置，也为后续内部防撞梁、玻璃升降器、门锁机构的安装预留了充足的布置空间，确保后续详细结构设计时不需要对外覆盖件的基础曲面做大幅调整，能够有效缩短车门系统的整体研发周期。
