方块式单轴水平支撑轴承结构

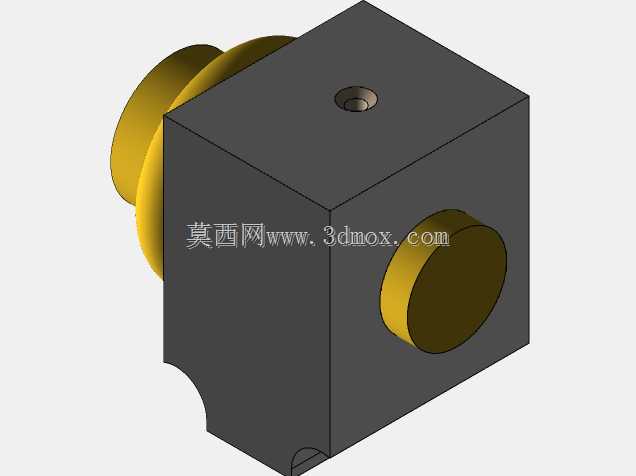

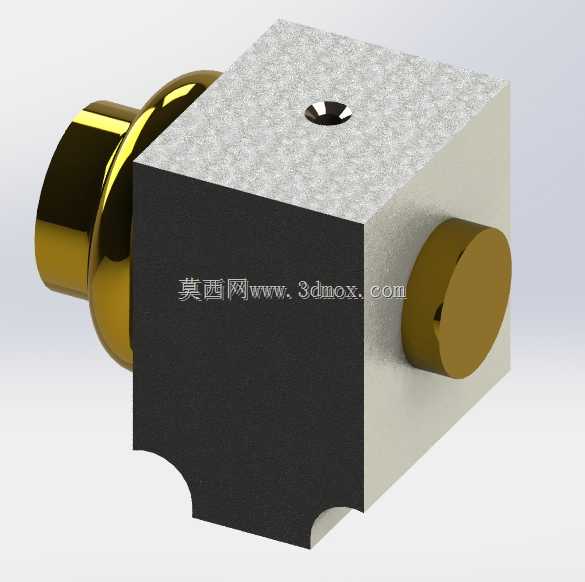

这款方块式单轴支撑轴承，主要应用于轻工输送设备、小型实验台架、桌面级自动化传动机构、小型木工机械等需要对水平布置转轴提供径向支撑的场景，能够在低中速、轻中载的传动工况下，为转动轴提供稳定的定位与转动支撑，避免转轴运转过程中出现径向窜动、下垂变形的问题，保障轴上安装的带轮、齿轮、滚轮等传动件的啮合与传动精度。从实际用途来看，它可以直接作为独立支撑单元安装在设备的安装基板上，无需额外加工复杂的轴承安装孔位，降低设备机架的加工难度，尤其适合非标自动化设备的快速搭建、小型教学实验装置的组装场景，能够大幅缩短设备的装配调试周期。在功能特性上，这款轴承采用方块式主体结构，相比传统圆形法兰轴承，方块结构的侧边具备更好的定位基准面，安装时可以直接靠紧机架的定位边完成快速对位，不需要额外调整同轴度；主体一侧伸出的轴端连接结构，可以适配带锁紧螺母的转轴安装，顶部设置的紧定螺钉孔，能够在转轴穿入轴承内孔后，通过紧定螺钉完成转轴与轴承内圈的周向固定，避免转轴与轴承内圈出现相对滑动；主体底部的两处弧形缺口设计，既可以减轻轴承整体的自重，也能够避让安装面上的凸起螺栓、走线槽等结构，提升安装适配性。设计思路上，这款轴承优先考虑了安装便捷性与场景适配性，主体采用方正的块式结构，四个平面均可作为安装基准面，既可以卧式安装支撑水平轴，也可以根据安装空间需求调整安装方向，适配不同走向的轴系支撑需求；轴承的金属连接端采用圆弧过渡结构，能够降低应力集中问题，在承受径向载荷时避免连接处出现断裂风险；外露的轴端部分做了等直径圆柱设计，能够适配标准规格的轴用挡圈、密封端盖等配件，方便后期维护时更换易损件。从外形尺寸与安装边界来看，这款轴承的方块主体为等边长立方体结构，安装时可以根据方块的边长预留对应的安装空间，不需要额外预留圆形法兰的旋转安装空间；轴承的轴孔为贯通式设计，穿轴长度与方块主体的边长保持一致，能够为转轴提供足够长度的支撑面，降低转轴支撑处的接触压强；一侧伸出的球形过渡连接段直径略大于轴孔直径，安装时需要注意该方向的避让空间，避免与周边的传动件、机架结构出现干涉；顶部的紧定螺钉孔位于方块顶面中心位置，安装后预留出螺丝刀的操作空间即可，不需要额外预留过大的维护空间，整体结构紧凑，适合在空间受限的小型设备内部使用。
