直径100mm标准铰接关节结构设计

该标准铰接关节是机械传动与连接系统中常用的活动铰接部件，主要应用于需要实现多自由度角度偏转、扭矩传递同时补偿装配误差的工业场景，常见于工程机械连杆机构、自动化设备传动链路、农用机械转向连接、输送线活动摆臂等位置，能够在两个连接构件存在一定角度偏移的工况下，稳定传递轴向载荷与径向扭矩，避免刚性连接带来的应力集中问题，大幅提升整套机构的运行容错率与使用寿命。

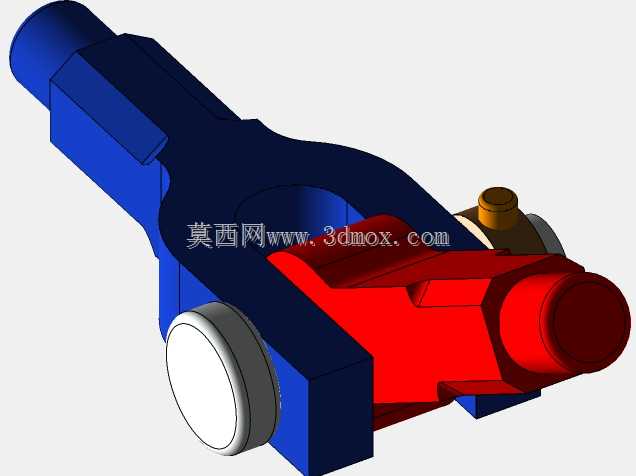

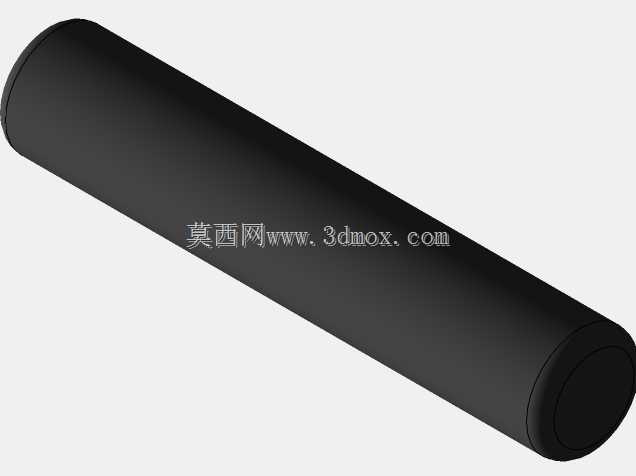

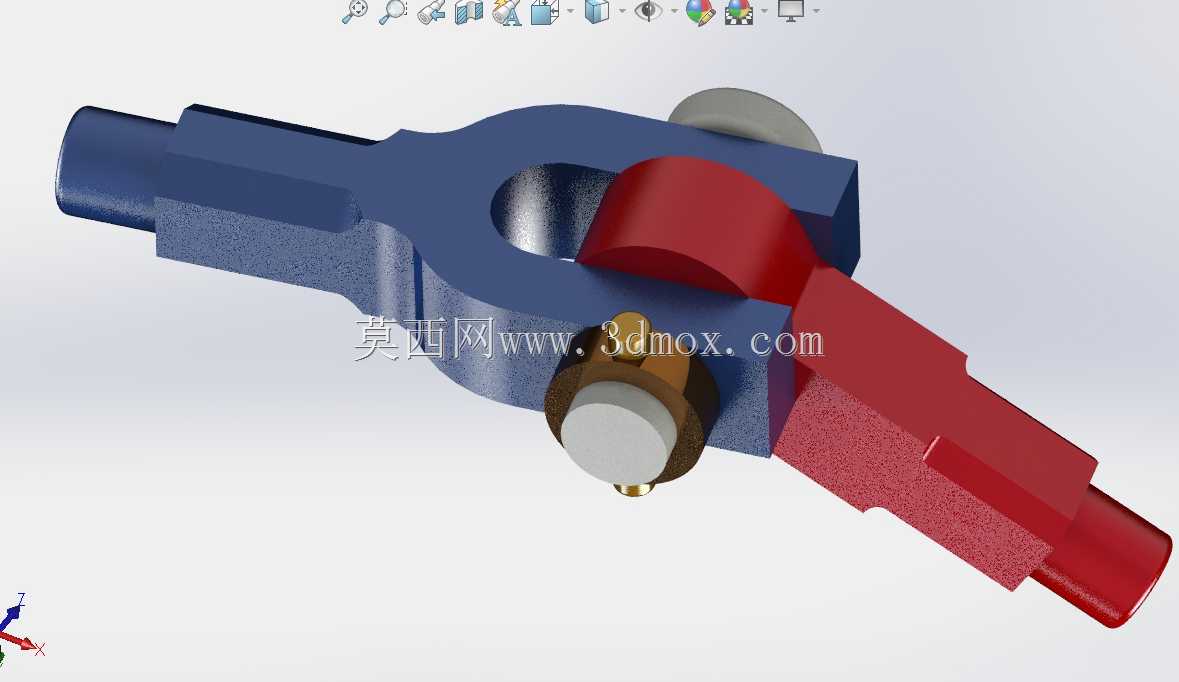

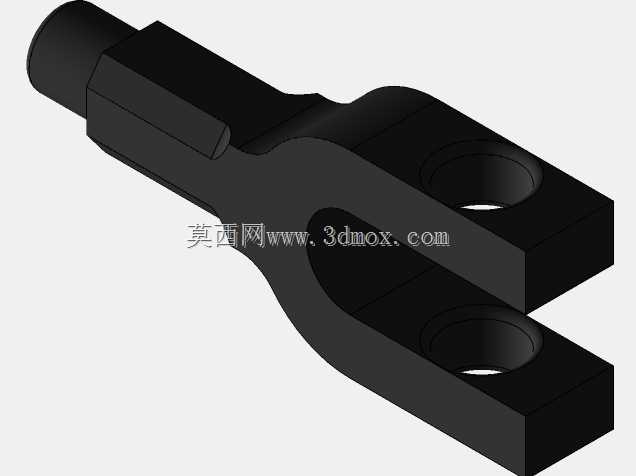

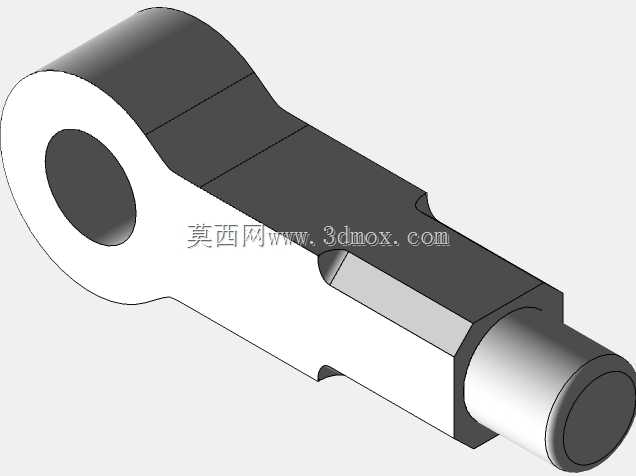

从功能特性来看，这款直径100mm的标准关节采用分体式铰接结构，主体承力部分为高强度合金材质的叉形基座，基座两端设置同轴的圆柱连接轴段，可与配套的连杆、轴套类部件实现过盈或间隙配合安装；中部的环形铰接腔配合红色的铰接摆块，通过带防松结构的销轴组件实现锁紧连接，销轴端部设置耐磨衬垫与锁紧螺母，既能够保证摆块围绕销轴实现设定角度范围内的灵活偏转，又可通过预紧力调节铰接阻尼，避免工作过程中出现旷量窜动。铰接接触面做了硬化耐磨处理，能够承受高频摆动带来的摩擦损耗，适配长期往复摆动的工作工况。

设计过程中优先遵循了通用机械铰接件的标准化安装尺寸规范，主体铰接部位的公称直径为100mm，两端连接轴段的外径、长度均匹配同规格通用连杆的安装孔径，无需额外定制转接件即可完成装配；整体安装边界控制合理，铰接摆块的最大偏转角度经过结构干涉校验，在±25度的偏转范围内不会与基座本体发生结构磕碰，能够满足绝大多数常规连杆机构的摆动角度需求。结构上采用了易拆解的组合设计，后期维护时仅需拆下销轴锁紧螺母即可更换内部耐磨衬套，无需整体更换关节部件，有效降低设备运维成本。外形上做了应力优化的圆角过渡处理，避免直角结构带来的应力集中问题，在保证结构强度的前提下尽可能去除冗余材料，兼顾了部件轻量化与承力性能的平衡，适配中等载荷工况下的铰接连接需求。
