航空航天轴流式流体动力叶片设计

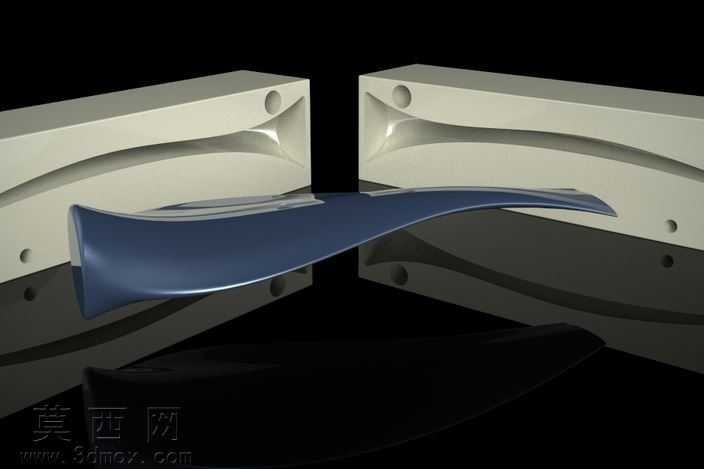

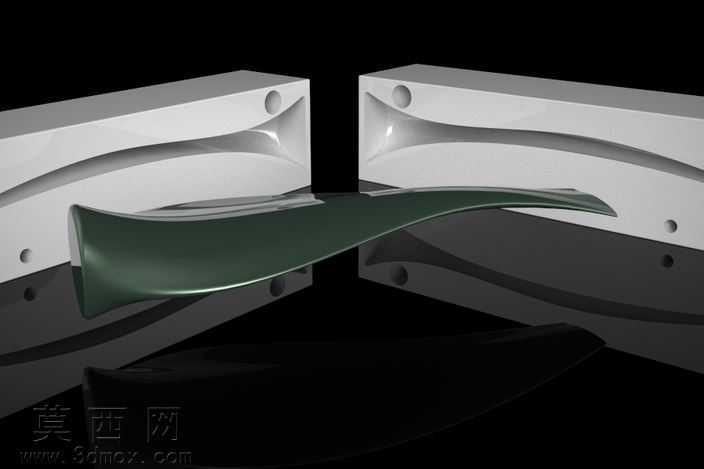

本作品为轴流式流体动力叶片的三维建模设计，建模阶段依托参数化设计逻辑搭建整体曲面框架，首先基于航空流体力学的翼型数据提取基准截面，沿叶片展向方向依次排布11组不同弦长的翼型轮廓，从叶根到叶尖遵循25英寸跨度的尺寸约束，精准控制各截面的扭转角度与相对位置，保证叶片在3~20米/秒的来流工况下具备合理的升阻比特性。曲面构建过程中采用放样融合的建模方式，对相邻翼型截面的衔接处做G2连续曲率处理，消除曲面拼接的棱角与折痕，还原真实叶片的顺滑气动外形，叶根位置做加厚过渡处理，匹配后续与轮毂装配的结构需求，叶尖位置做收窄修型，降低叶尖涡流带来的能量损耗。材质与渲染阶段，为模型赋予高光泽度的复合材料材质，模拟航空级碳纤维增强树脂的表面质感，调整材质的反射参数与粗糙度，还原光滑漆面的光影反射效果，渲染时采用侧上方柔光布光，突出叶片曲面的流畅弧度与扭转走势，清晰展现从叶根到叶尖的截面变化特征。结构设计层面，叶片整体遵循高升阻比的气动设计思路，翼型截面选取适配低雷诺数工况的高升力翼型，扭转角度沿展向随线速度梯度做对应调整，保证不同展向位置的翼型都处于最优攻角区间，既可以作为水平轴风力涡轮的桨叶使用，也可适配直升机旋翼、小型无人机动力旋翼、风机风叶、四旋翼飞行器的动力桨等多种应用场景，模型同时保留了实体结构与曲面特征，可直接导入仿真软件开展流体力学计算，也可用于3D打印的实物验证，整体建模精度满足工业级设计需求，曲面无破面、无重叠几何，各特征参数可编辑调整，方便后续根据不同工况需求修改叶片的弦长、扭转角、展向长度等核心参数。
