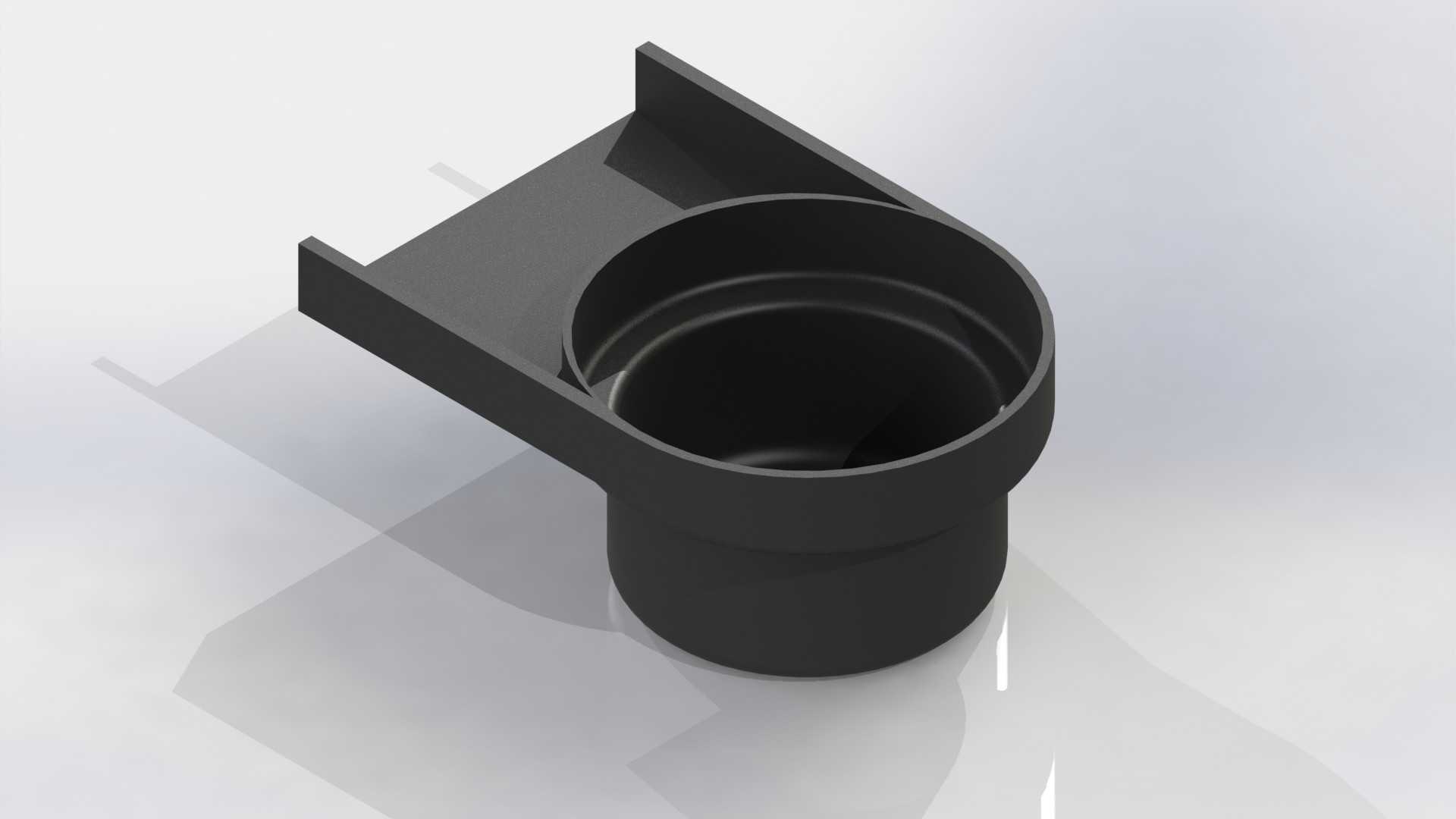

带侧翼安装座圆筒式排水接水构件

该构件主要应用于建筑给排水、小型设备冷凝水排放、工业设备局部积液导流场景，作为管路系统的端部接水转接部件，可承接上方敞口区域的下落液体，将其导入下方连通的管路中，避免液体飞溅、积液渗漏问题。从结构功能来看，主体圆筒段为上下贯通结构，上部为扩口式承托腔，腔体内壁设置有环形限位台阶，可适配插入对应外径的外接管路或者过滤格栅，台阶下方为等径直筒段，可直接承插接入下游排水管路，配合密封胶圈即可实现无渗漏连接，承托腔的敞口边缘做了加厚翻边处理，既提升了敞口处的抗形变能力，也能避免液体流动时在边缘产生挂壁滴漏。侧翼安装结构从承托腔外侧水平延伸出两块平行的安装翼板，翼板与承托腔外壁之间设置有三角加强筋，消除翼板承重时的应力集中问题，翼板上预留的安装孔位可直接通过螺栓将整个构件固定在设备侧壁、建筑墙体或者支架台面上，安装后承托腔的敞口面保持水平，确保下落的液体可以全部落入腔体内，不会出现偏流外溢。设计过程中优先考虑了安装便捷性与导流可靠性，没有多余的冗余结构，整体壁厚保持均匀，既避免注塑或者压铸成型时出现缩痕、填充不足的缺陷，也能在满足结构强度的前提下控制整体重量，降低安装负载。安装边界方面，侧翼安装板的外伸长度适配常规M6螺栓的安装操作空间，安装后构件整体突出安装面的距离控制在常规管路排布的预留空间范围内，不会与周边其他管线、结构件产生干涉，下部直筒段的外径适配常规公称直径的柔性排水管或者硬质PVC管，无需额外加工转接头即可完成对接。实际使用时，上方滴落或者流入的液体进入扩口承托腔后，会顺着腔体内壁平滑流入下部直筒段，不会在腔体内形成积液残留，翼板的安装结构可承受一定的侧向冲击力，即使管路受到外力拉扯，也不会出现构件移位、接口脱落的问题，适合在长期有液体导流需求、安装空间紧凑的场景下使用，无需额外配套固定支架即可完成安装固定。
