多分支导流组合式弯管构件结构设计

　　该构件主要应用于小流量流体输送系统的管路分流场景，常见于实验室小型流体回路、定制化设备冷却支路、小型工艺试验装置的管路排布中，可在有限安装空间内完成单路流体向多个支路的定向导流，无需额外加装多个三通、弯头接头拼接，减少管路连接点的泄漏风险。从结构功能来看，主体采用90度弯管作为主流通路，弯管的圆弧过渡段完全按照流体管路设计的曲率要求设置，避免直角转弯造成的流体压损骤增，弯管两端分别预留直管段作为接口基准，一端为流体入口，另一端可作为主路出口或封堵后作为分流总入口。沿弯管轴向及径向延伸出的多组片状分支结构，并非装饰性设计，每一组分支都对应独立的导流通道，各通道与主管路的连通位置经过流道截面优化，连通处采用圆弧过渡处理，

　　避免流体进入分支时产生涡流区，降低支路流量分配的不均匀度。设计过程中优先考虑了安装边界的适配性，整体构件的外轮廓最大包络尺寸控制在紧凑范围内，弯管的转弯半径匹配常规小通径管路的安装规范，各分支的伸出长度根据常规管路排布的操作空间设定，既保证分支接口有足够的操作空间安装快插接头或焊接管路，又不会因分支过长造成安装时与周边其他构件产生干涉。构件的壁厚按照低压流体输送的强度要求设定，主管路壁厚满足1.6MPa工作压力下的强度储备，分支管路因通径更小，壁厚在满足强度要求的前提下适当减薄，控制整体构件的重量。各分支的角度设置并非统一朝向，而是根据实际管路排布中常见的支路走向分布，分别朝向不同的空间角度，

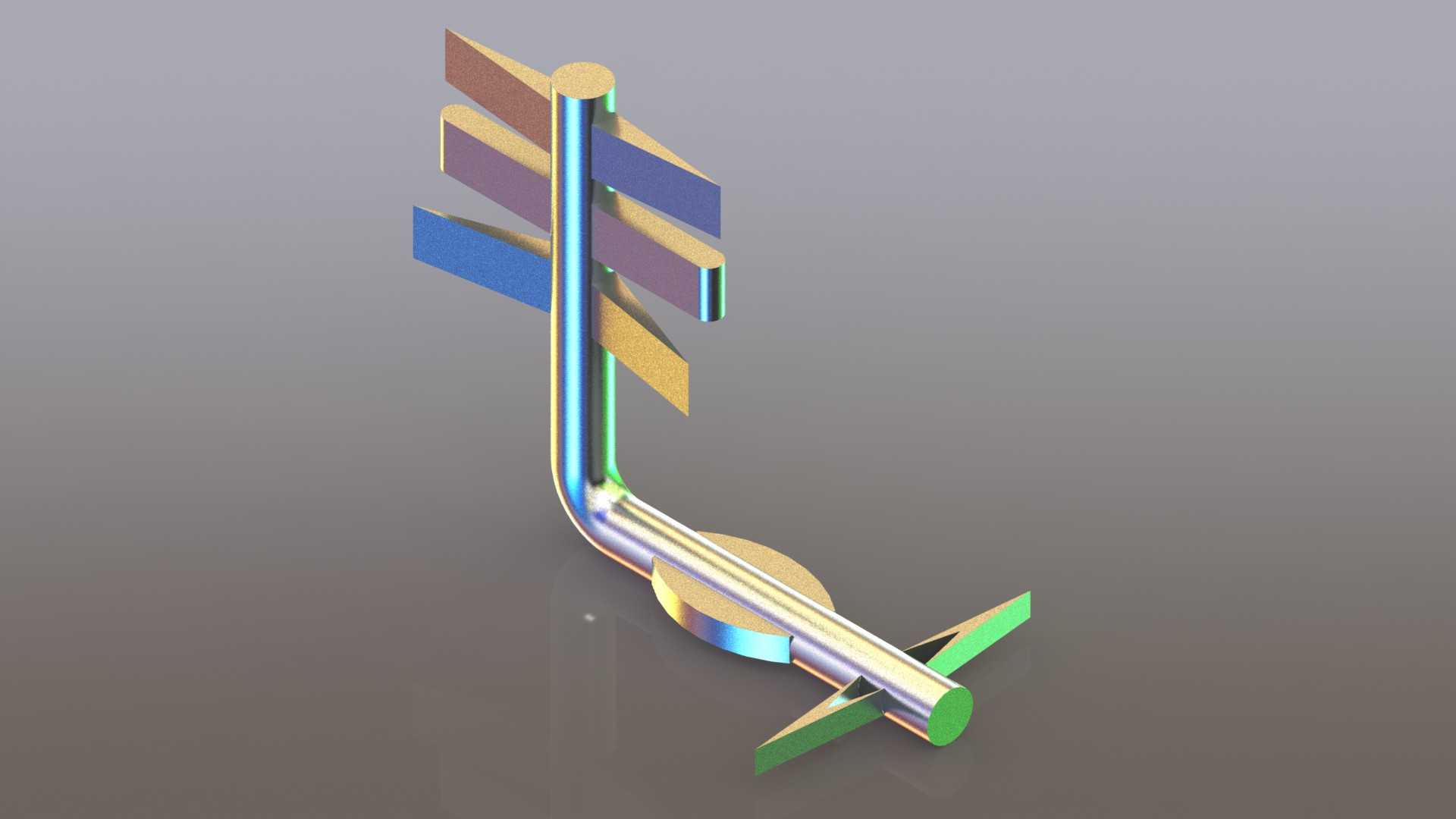

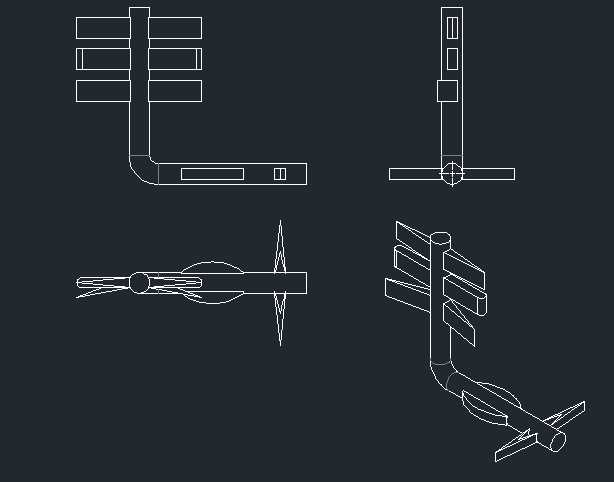

　　安装时无需额外加装角度调整接头即可适配不同方向的支路连接，减少管路的弯折次数。从建模逻辑来看，首先建立主管路的中心轨迹线，按照弯管曲率要求绘制90度圆弧段，两端延伸出等径直管段作为基体，之后根据各分支的流量分配要求确定分支通道的通径，在主管路对应的位置绘制分支的中心轨迹，所有分支与主管路的相贯位置都做了倒圆处理，避免应力集中，同时也减少流体流动的阻力。构件表面的不同色彩分区是建模时对不同功能面的区分，主管路的金属质感面为流体接触的内壁基准对应的外壁区域，各分支的彩色面用于区分不同通径、不同流向的支路，方便装配时快速识别接口功能。在实际选型应用中，该构件可替代传统管路安装中需要多个弯头、三通、接头拼接的分流结构，

　　大幅减少管路装配的零件数量，降低装配工作量，同时减少接头处的潜在泄漏点，适合在空间紧凑、管路分支较多的定制化设备中使用。安装时需注意主管路的入口端需与来流方向对齐，各分支接口根据对应支路的流量需求匹配连接管路的通径，固定时可通过主管路上预留的圆形安装片进行定位，安装片上可加工安装孔，通过螺栓将构件固定在设备的安装基板上，避免管路运行过程中因流体脉动造成构件移位。
