双向推力滚动轴承三维结构设计

　　在重载轴向载荷的传动场景中，普通深沟球轴承无法承受纯轴向的交变冲击力，这类推力轴承的结构设计就成为支撑系统可靠性的核心。日常接触的立式水泵主轴、立式减速机输入轴、重型压力机的曲柄滑块机构轴向定位端、船舶舵机的转向支撑部位，都需要这类能承受单向或双向轴向载荷的支撑元件，它不承担径向载荷的承载任务，核心作用是限制轴系的轴向窜动，保证旋转部件在设定的轴向位置稳定运转，避免轴系在工作中出现轴向位移导致的齿轮啮合错位、密封件磨损、叶轮碰壳等故障。

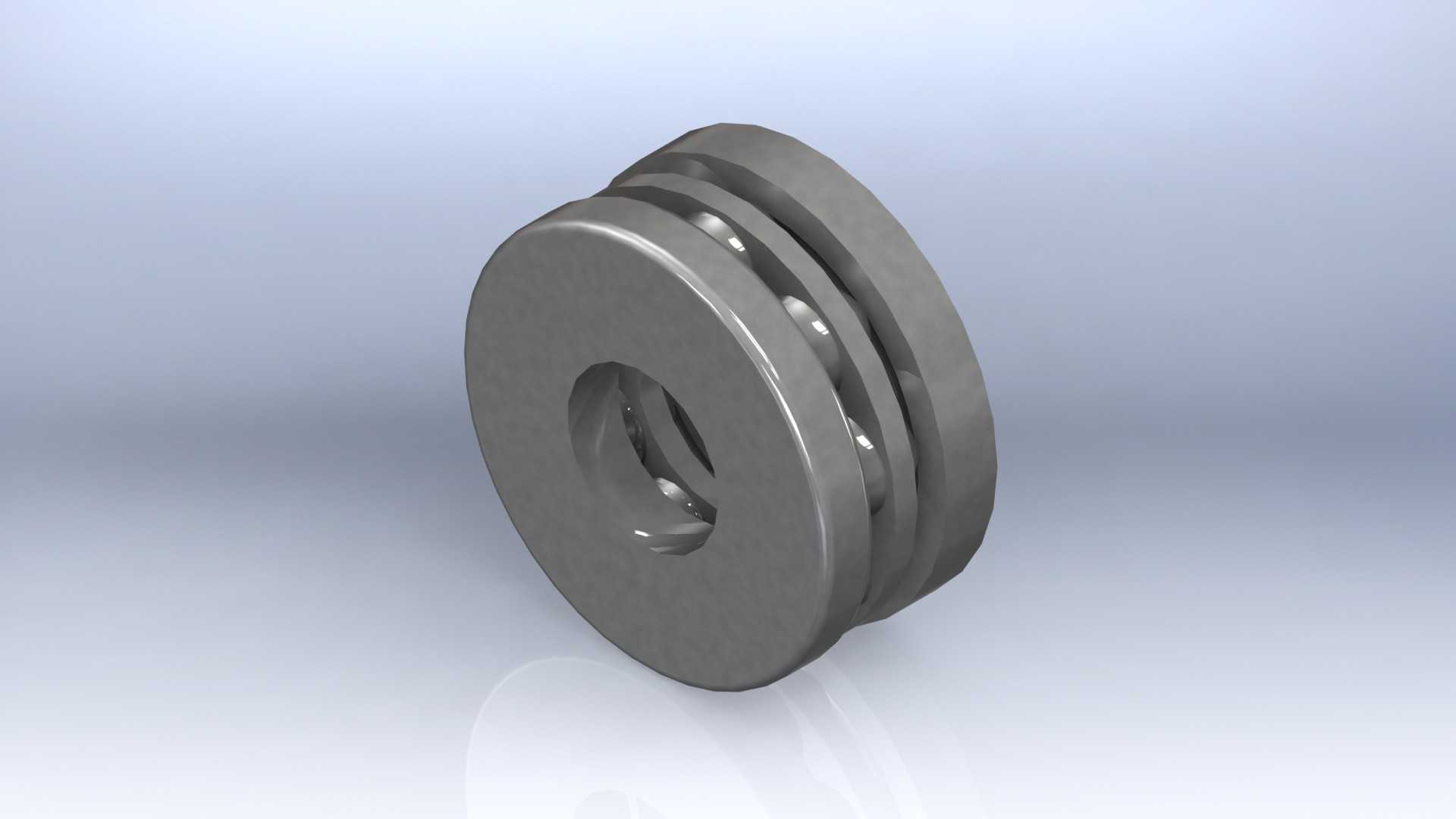

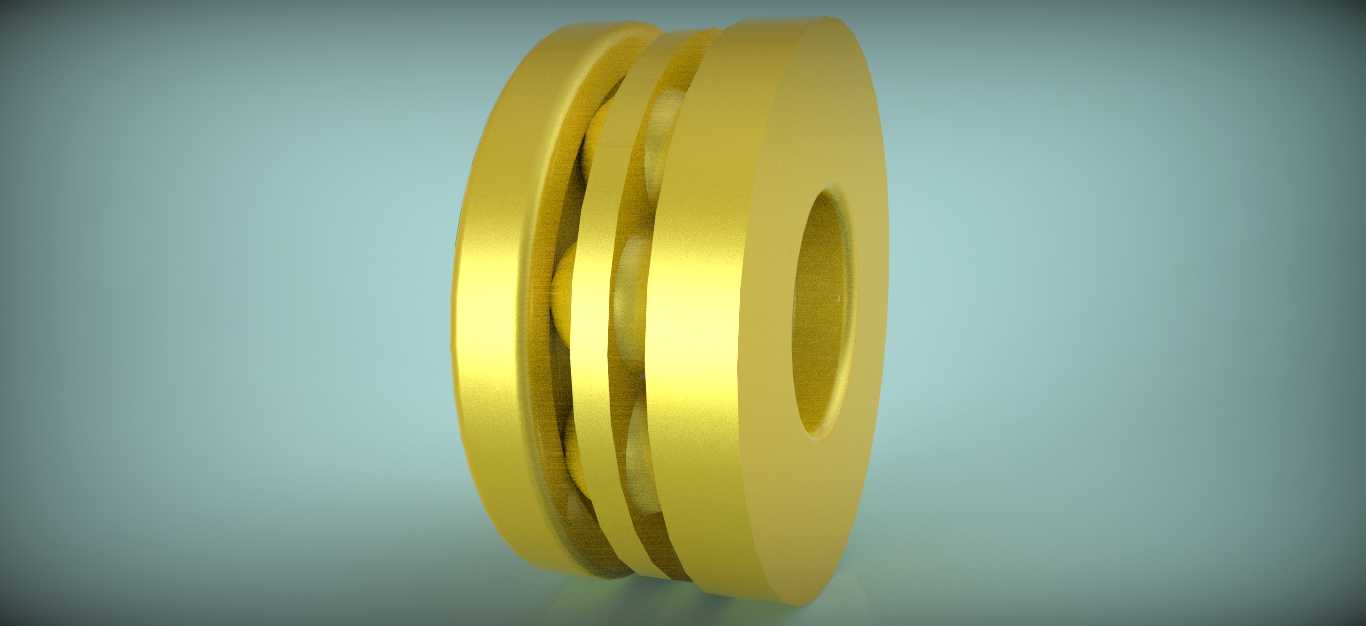

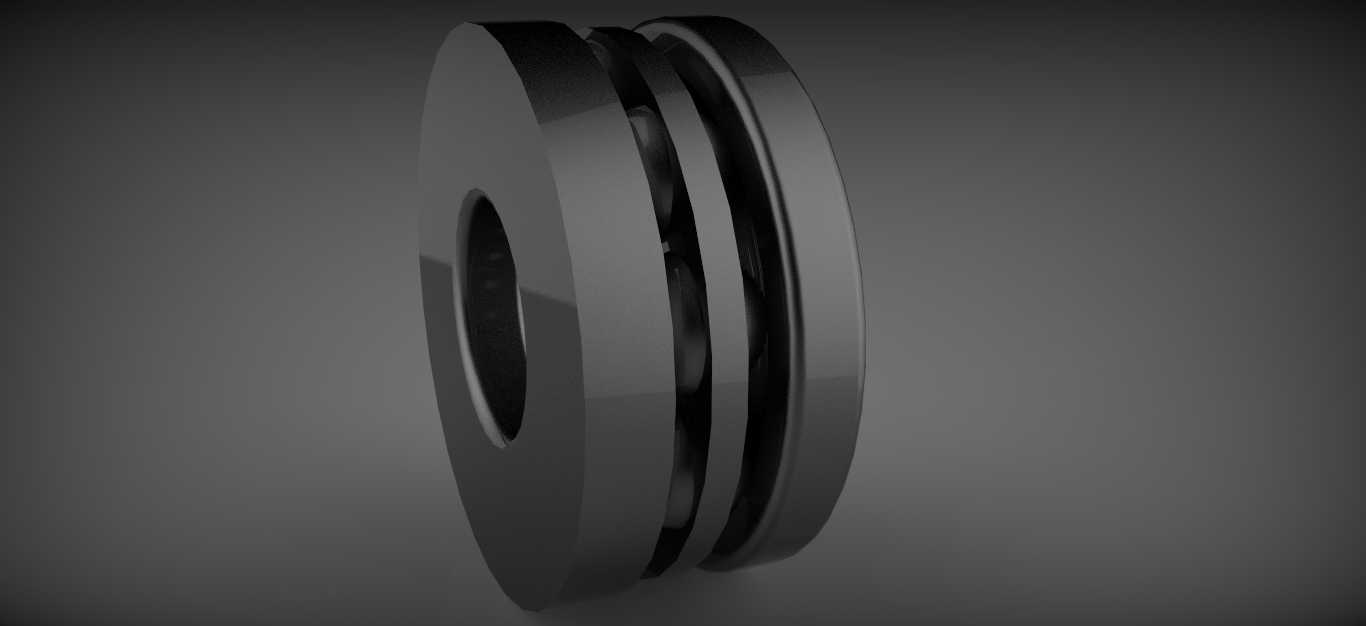

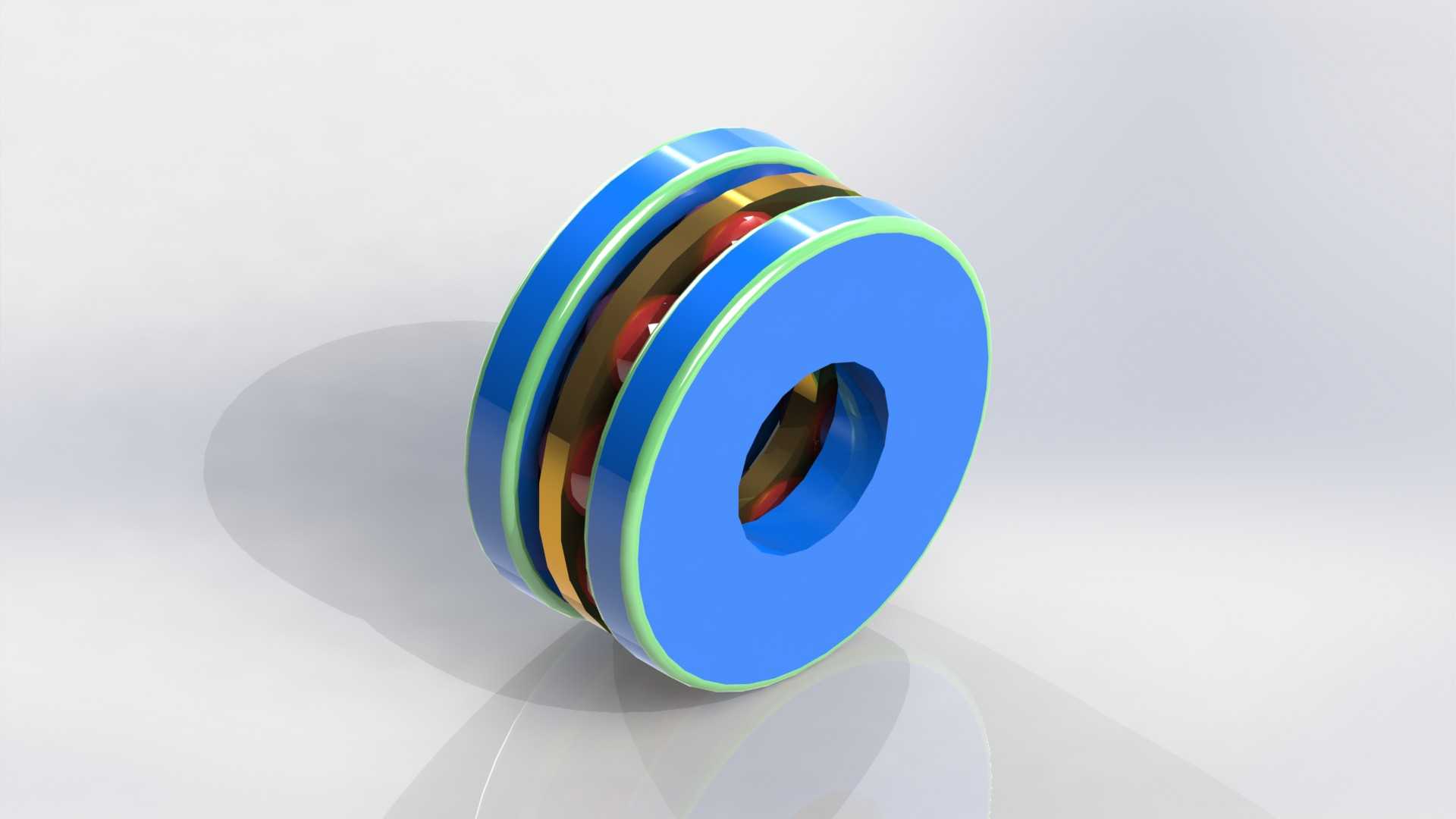

　　从结构设计逻辑来看，这款双向推力轴承采用了对称式的双滚道结构，两侧的轴圈分别贴合轴肩与锁紧螺母端面，中间的座圈嵌入轴承座的定位止口内，钢球通过保持架均匀分隔在滚道之间，避免滚动体之间直接接触产生滑动摩擦。设计过程中首先要确定轴向额定动载荷与静载荷的匹配关系，针对不同工况的冲击系数，调整滚动体的直径与数量，滚道的曲率半径通常取滚动体直径的0.52-0.54倍，既保证足够的接触面积降低接触应力，又不会因为曲率差过小导致滚动体卡滞。两侧的密封圈采用带骨架的丁腈橡胶结构，过盈量控制在0.15-0.2mm之间，既可以阻挡外界的粉尘、切削液进入轴承内部，又能防止润滑脂在高速运转时甩出，维持轴承内部的润滑环境稳定。

　　安装边界的尺寸控制是这类轴承应用的关键，轴与轴圈的配合采用k6过渡配合，轴承座孔与座圈的配合采用H7间隙配合，避免过盈量过大导致滚道变形影响旋转精度，也防止间隙过大导致运转时出现窜动。轴肩的高度不能超过轴承内圈的倒角尺寸，否则会导致轴承无法贴合定位面，同时轴肩处需要加工退刀槽，避免装配时应力集中。轴承的轴向预紧力需要根据工况调整，低速重载场景预紧力取额定静载荷的0.02倍，高速轻载场景取0.005倍，预紧力过大会导致轴承温升过快、磨损加剧，预紧力不足则会出现轴向窜动、旋转精度下降的问题。

　　在实际设备维护中，这类轴承的失效形式主要是滚道点蚀、保持架断裂、密封老化，设计时预留的润滑脂填充空间为轴承内部空腔的1/3-1/2，过量填充润滑脂会导致运转时搅拌阻力过大，温升过高加速润滑脂变质。针对有轴向冲击载荷的工况，比如锻压设备的主轴支撑，会在轴承座与座圈之间增加厚度1-2mm的紫铜垫片，起到缓冲吸振的作用，同时补偿轴系受热膨胀产生的轴向伸长量，避免轴承出现额外的附加载荷。

　　建模过程中需要严格控制滚道的形位公差，两侧滚道的平行度公差要控制在0.005mm以内，滚道表面粗糙度达到Ra0.8以下，保证滚动体运转时的接触均匀性。钢球的分组公差控制在0.001mm以内，同一套轴承内的钢球直径差不能超过0.002mm，避免载荷分布不均导致局部应力过大。保持架采用冲压钢保持架，兜孔间隙取钢球直径的0.1-0.15mm，保证钢球在兜孔内可以自由转动，同时不会出现过大的窜动。这类轴承的安装方向有明确要求，带紧定套的一侧需要朝向锁紧螺母方向，方便装配时调整轴承的径向游隙，对于双向承载的场景，两侧的轴圈需要对称布置，保证两个方向的承载能力一致。
