压气机用selig翼型sg6041叶片结构

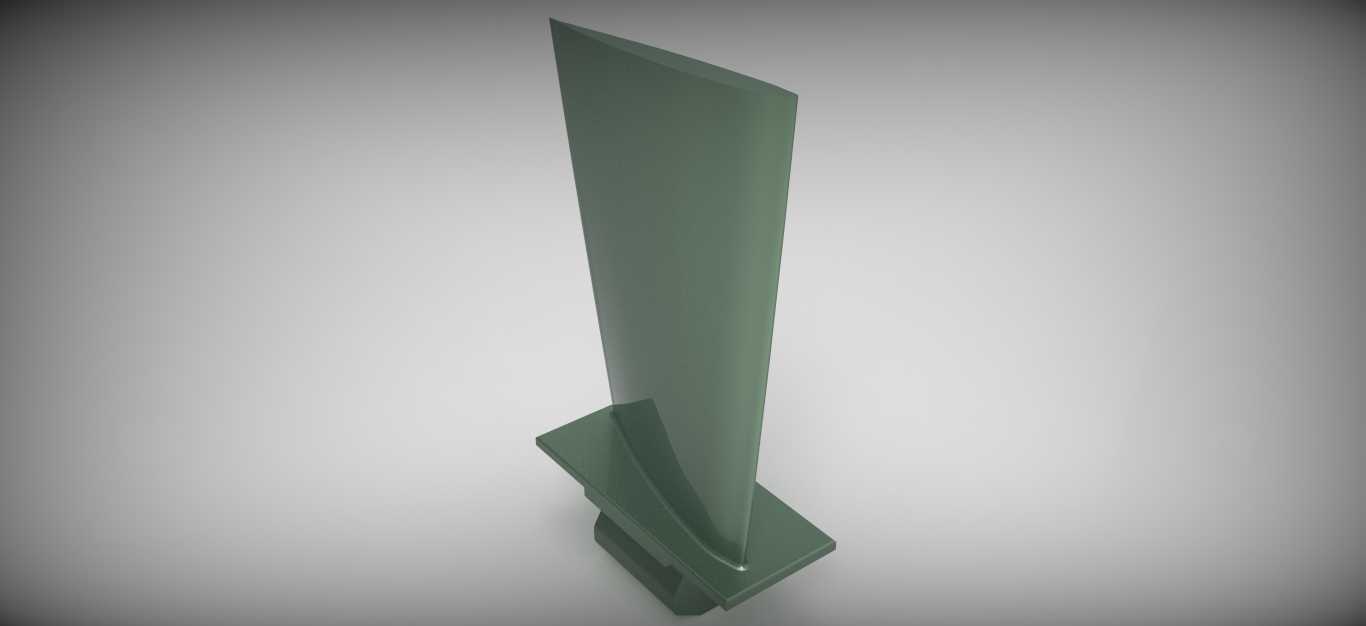

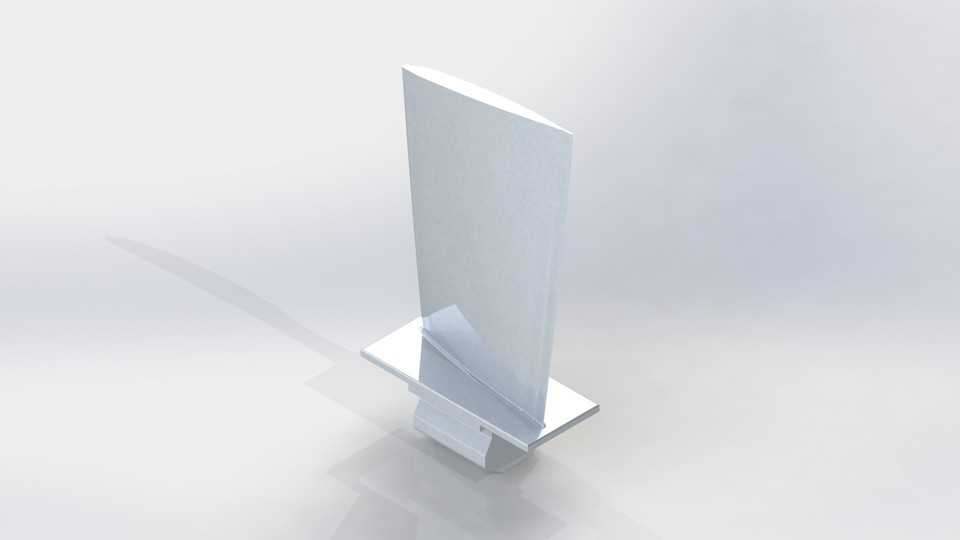

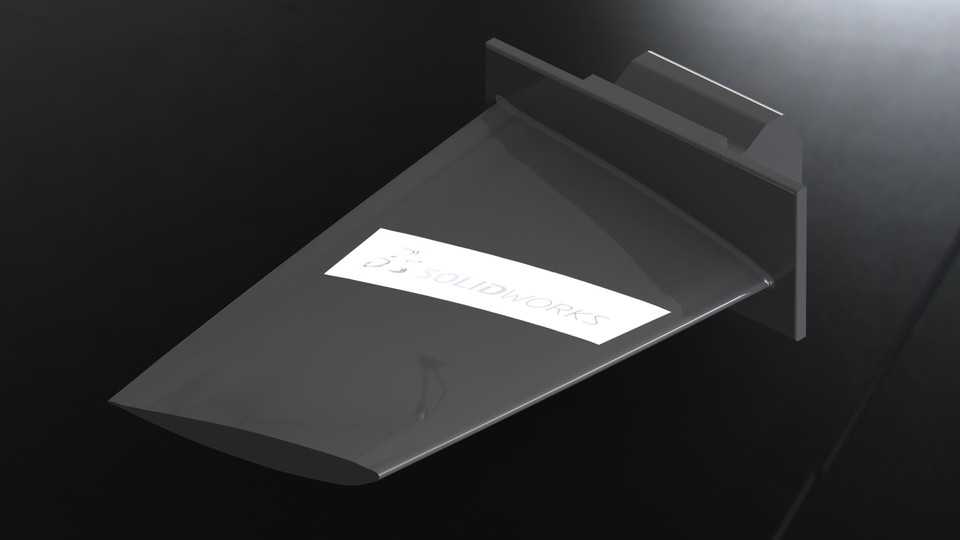

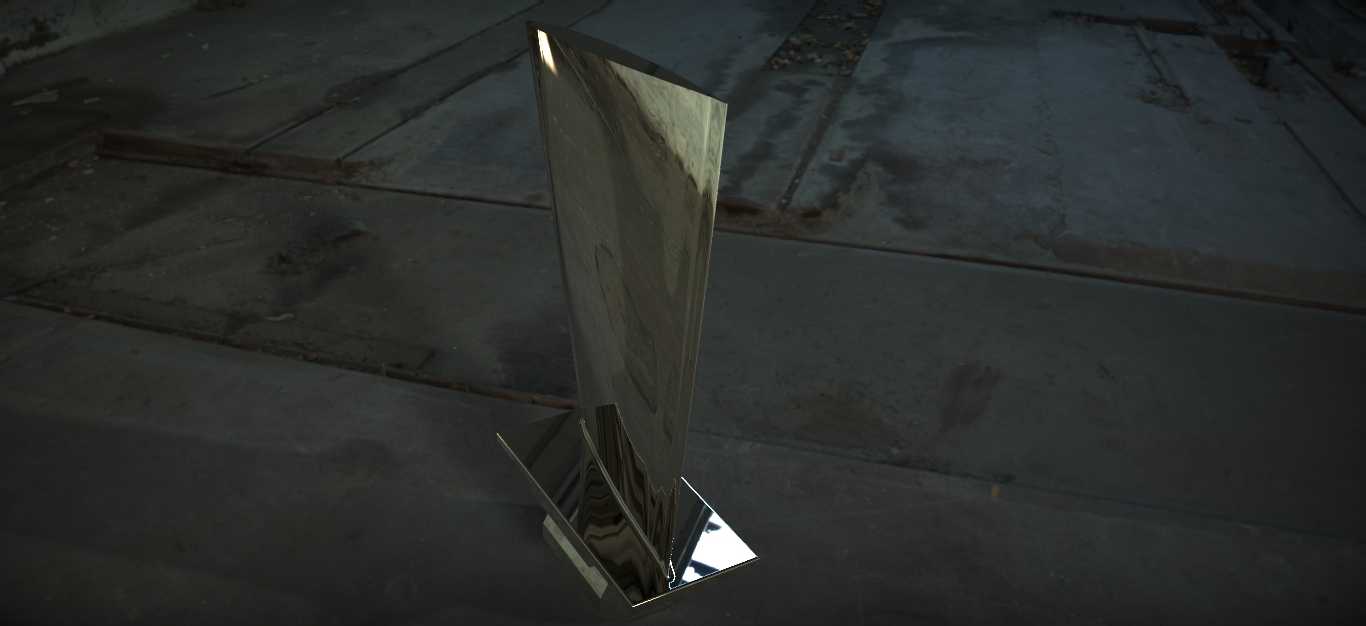

在透平压缩类设备的通流核心段，动叶作为直接参与能量转换的部件，其型线精度、安装结构的合理性直接决定整级的压比、效率与运行稳定性，本次涉及的sg6041翼型叶片，最初源于低速航空翼型的设计积累，后被移植到小流量高压比的离心或轴流压缩机级中，适配入口容积流量偏小、单级压比要求在1.2-1.6区间的工况场景，常见于小型工业空压机、车载燃料电池空压机、微型燃气轮机压气机端的首级或末级动叶配置。从实际运行的功能逻辑来看，这类叶片的核心作用是在高速旋转过程中，对轴向或径向流入的空气做功，将机械能转化为空气的压力能与动能，同时要保证气流在叶道内的流动分离可控，避免低工况下出现旋转失速、喘振等不稳定流动现象。sg6041翼型本身属于低雷诺数下的高升阻比翼型，在叶尖线速度150-220m/s的运行区间内，其吸力面的压力梯度分布更平缓，能有效延迟附面层分离，相比常规的NACA65系列翼型，在小流量工况下的稳定工作裕度能提升8%-12%，这一特性对于工况波动较大的通用压缩机场景尤为实用。从设计思路上拆解该叶片的结构，首先叶身型线是基于selig翼型的坐标点进行积叠，积叠过程中需要兼顾气动性能与结构强度：叶根区域的型线厚度更大，弦长更短，用于抵消旋转过程中产生的离心拉应力，同时降低叶根与轮盘连接位置的应力集中；叶顶区域的型线厚度更薄，弦长略有增加，用于匹配叶顶间隙的泄漏流控制，减少间隙泄漏带来的效率损失。叶身带有一定的扭转角度，从叶根到叶顶的安装角递减，保证不同叶高位置的气流进口角与叶片几何进口角匹配，避免不同半径处的气流冲角过大导致的流动损失。叶片根部的榫头结构采用燕尾型设计，这是压缩机叶片与轮盘连接最常用的结构形式，安装时榫头沿轮盘周向的榫槽滑入，依靠榫头与榫槽的配合面承受离心力与气流交变载荷，配合面的粗糙度、形位公差需要严格控制，避免运行过程中出现微动磨损导致的叶片疲劳失效。从安装边界来看，这类叶片的叶根榫头的工作面角度通常为40度-45度，榫头与榫槽的配合间隙控制在0.02-0.05mm，既保证安装时的顺利滑入，又能避免运行过程中叶片出现过大的周向窜动；叶顶与机匣的间隙设计需要兼顾热膨胀与效率，冷态下的间隙通常取叶高的0.5%-1%，运行状态下受热膨胀、离心伸长的影响，间隙会缩小至冷态的30%-50%，既不会出现叶顶刮磨机匣的问题，又能将间隙泄漏损失控制在较低水平。在实际工程应用中，这类叶片的加工通常采用精锻或五轴铣削工艺，叶身型线的轮廓度公差需要控制在0.05mm以内，表面粗糙度达到Ra0.8以下，减少附面层的摩擦损失；叶片加工完成后需要进行静平衡与动平衡测试，单叶片的重量差控制在设计值的2%以内，避免整轮装配后出现过大的不平衡量导致的轴系振动。另外，针对含尘量较高的应用场景，叶片前缘还会做耐磨涂层处理，避免长期运行中前缘被颗粒冲蚀导致型线变形，进而引起压气机性能衰减。在三维建模过程中，这类叶片的建模难点在于翼型坐标的空间转换与积叠，需要先将二维翼型坐标按照不同叶高的扭转角、安装角进行坐标变换，再通过放样命令生成叶身实体，之后对叶根与榫头的过渡区域做圆角处理，降低应力集中系数，过渡圆角的半径通常取3-5mm，根据叶根的厚度做适配调整，保证过渡区域的应力分布均匀。建模过程中还需要考虑叶片的工艺性，比如叶身的拔模角度、榫头的加工基准，避免出现无法加工的负角结构，同时要预留出后续表面处理、涂层的厚度余量，保证最终成品的尺寸符合设计要求。对于结构设计从业者来说，这类叶片的建模不仅要还原气动型线的准确性，还要充分考虑结构强度、加工工艺、安装配合的实际需求，不能只追求外形的相似，要让模型能够直接用于后续的有限元强度分析、流场仿真以及加工工艺编制，真正服务于产品的研发与生产环节。
