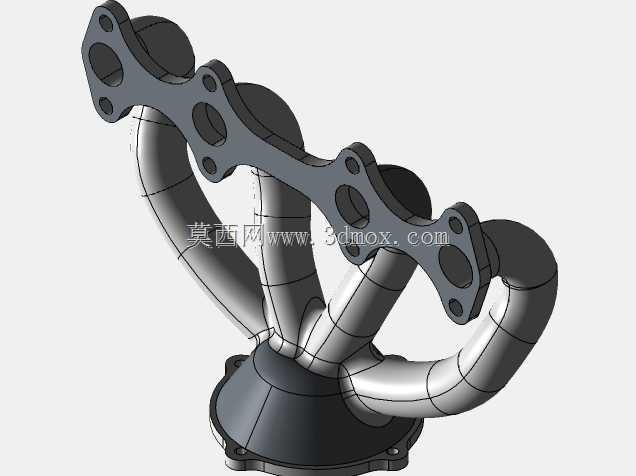

四缸发动机交叉式自动四圆排气歧管

这款排气歧管主要适配直列四缸内燃发动机，广泛应用在民用乘用车、小排量工程机械动力单元、小型农用机械动力总成等场景中，是发动机排气系统的核心起始部件，负责将各个气缸燃烧后产生的高温废气有序汇集，顺畅导入后续的三元催化、排气消声管路，同时直接影响发动机的排气效率、充气系数与动力输出表现。从实际功能特性来看，该歧管采用交叉式管路布局，能够有效规避各气缸排气过程中的气流干涉问题，让相邻气缸的排气脉冲不会形成相互阻滞，在中高转速区间可以更顺畅地完成废气扫气过程，一定程度上提升发动机的进气充量，优化动力输出的平顺性；管路采用自动四圆的顺滑曲面过渡设计，内壁无突兀折角与截面突变，能够大幅降低废气流经时的沿程阻力，减少排气背压，同时避免局部紊流带来的额外振动与排气噪声。设计过程中，首先根据直列四缸的缸盖排气口分布确定了四个进气法兰接口的孔位间距与密封面尺寸，保证安装时能够与缸盖排气侧完全贴合，密封面预留了足够的平面度加工余量，避免高温工况下出现废气泄漏；四个分支管路按照交叉走向进行曲率优化，在保证各支管长度尽可能趋近一致的前提下，让各缸的排气阻力保持均衡，避免出现各缸排气效率差异导致的动力输出不均；下端的汇集端采用渐扩式的腔体结构，让四路废气在汇集过程中逐步完成气流整合，减少气流对冲带来的能量损耗，同时汇集端的出口法兰尺寸匹配常规三元催化器的入口安装规格，能够直接适配主流的后处理部件安装需求。安装边界方面，进气侧法兰的四个接口孔位严格对应直列四缸缸盖的排气口布局，法兰厚度满足高温下的结构强度要求，不会因为长期热胀冷缩出现变形翘曲；整体管路的弯曲半径经过空间校核，安装后不会与发动机舱内的周边部件、防火墙、悬置结构产生干涉，管路外壁与周边敏感部件预留了足够的隔热间隙，避免高温烘烤带来的部件老化风险；整体结构采用一体化的流畅曲面设计，壁厚均匀，既能够承受排气过程中的高温高压冲击，也能避免壁厚差异带来的局部热应力集中，提升长期使用的结构可靠性。
