对夹式双安装板弧形抱紧钣金支架

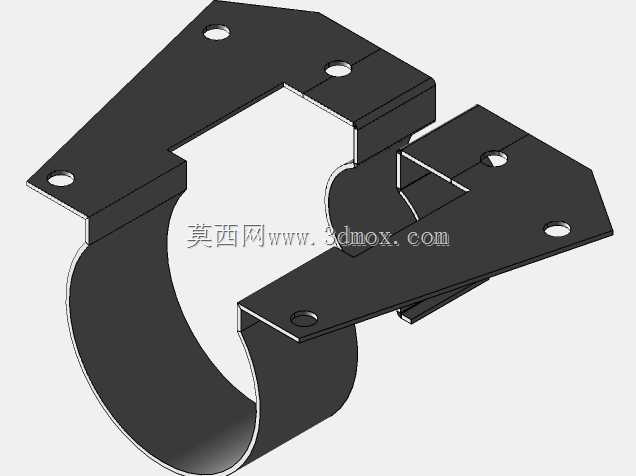

这款钣金抱紧支架主要应用于工业管路布设、小型设备线束固定、轻型柱状构件的安装定位场景，常见于自动化生产线旁的气路管路固定、设备外置传感元件的柱面安装、小型机电设备的机架辅助紧固环节，能够替代传统的喉箍、焊接支架实现无焊接快速装配，降低现场安装的动火作业需求，适配多场景的快速改装与运维需求。从功能特性来看，该支架采用双侧对称安装板搭配弧形抱紧带的结构，弧形段的曲率经过适配设计，能够紧密贴合圆柱状被固定件的外表面，配合双侧安装板上的预留安装孔，既可以通过螺栓穿过两侧安装板的对应孔位实现抱紧力的锁紧，也可以通过安装板上的其余孔位将整个支架固定在设备机架、墙面安装座或者其他设备基体上，实现被抱紧构件与安装基体的刚性连接，避免被固定件出现晃动、位移、松脱的问题，在常规的设备振动工况下也能保持稳定的紧固效果。在设计思路上，该零件采用钣金折弯一体成型工艺，整体没有额外的焊接拼接结构，所有结构均通过板材切割、折弯工序完成，既保证了零件整体的结构强度，也有效控制了生产加工的成本，适合批量冲压生产；双侧安装板采用对称式布局，预留的多个安装孔位能够适配不同的安装孔距需求，安装时不需要额外打孔适配，降低现场安装的加工难度；弧形抱紧段的折弯半径经过优化，既保证了与常规直径柱状件的贴合度，也预留了一定的适配余量，能够兼容小范围直径偏差的被固定件，配合锁紧螺栓的调节可以实现抱紧力的灵活调整。从安装边界来看，该支架的双侧安装板为平直结构，安装时需要保证安装基体的接触面平整，避免安装后出现应力集中导致钣金变形；弧形段的开口尺寸适配常规的中小直径管路与柱状构件，安装时需要确认被固定件的直径处于弧形段的适配范围内，避免出现无法抱紧或者贴合间隙过大的问题；安装板上的孔位为标准圆孔，适配常规的通用紧固件，不需要特殊规格的安装配件即可完成装配，整体安装流程简单便捷，单人即可完成全部安装操作，能够有效提升现场装配的作业效率。
