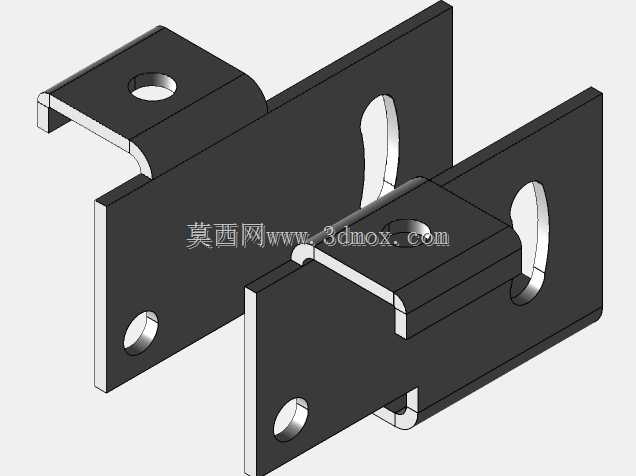

对称式双折边钣金连接固定支架结构

这款对称式双折边钣金连接固定支架，主要应用于工业设备内部的构件连接、电气柜内部元件挂载、小型自动化设备的机架辅件固定场景，也可作为轻型输送线侧边的传感器安装支座、机柜内部的走线架连接构件使用，能够在不额外增加过多结构重量的前提下，为两个平行排布的构件提供稳定的连接支撑，同时预留的调节位可以适配安装过程中的位置偏差，降低现场装配的对位难度。从实际用途来看，该支架承担的是跨接两个平行立面的连接功能，一端通过带圆孔的折边与固定基面锁附，另一端通过对称的两个立板与待固定构件连接，中间的凸起压型结构既提升了整体的结构刚性，避免薄钣金在承重时出现板面变形，也为锁附螺丝预留了足够的操作空间，不会出现螺丝头与板面干涉的问题。在功能特性上，该支架采用对称式结构设计，左右两侧的安装位完全一致，安装时无需区分正反方向，能够有效降低装配过程中的错装概率；立板上开设的长圆形调节孔，可以在安装时提供一定范围内的位置调整余量，抵消加工和装配过程中产生的累积误差，保证安装对位的顺畅性；所有的折弯边都做了等半径的圆角处理，既避免了锐边划伤操作人员，也能减少折弯处的应力集中，提升构件的抗疲劳强度，避免长期受力后从折弯处出现断裂变形。从设计思路来看，这款支架完全遵循钣金加工的工艺特性进行设计，所有的折弯工序都可以通过普通数控折弯机一次装夹完成，无需额外的焊接或拼接工序，加工效率高，成本可控；板面的压型结构采用一体冲压成型，不需要额外焊接加强筋，就能大幅提升薄板的结构强度，在满足承重要求的前提下尽可能降低板材厚度，控制整体重量和材料成本；所有的孔位都预留了足够的边距，避免冲孔时距离折弯边过近导致板面撕裂，同时孔位的大小适配常用的十字槽螺丝，无需特殊紧固件即可完成安装。在外形尺寸与安装边界上，该支架整体为对称结构，两个平行立板的间距适配常规的轻型构件安装宽度，端部的安装折边宽度足够容纳常规规格的平垫片与弹垫片，保证锁附的可靠性；安装时需要预留的操作空间较小，即使在狭窄的设备内部腔体中，也可以使用普通螺丝刀完成锁附作业，支架整体的外轮廓没有向外突出的锐边或凸起，不会在安装后干涉周边的其他管线或构件。
