带方形安装底座的铰接支座结构设计

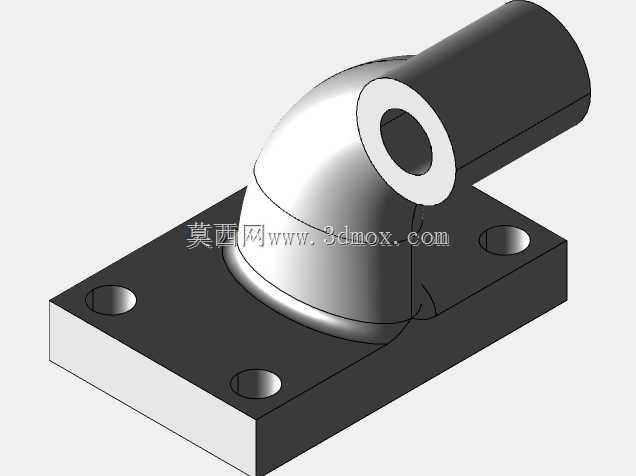

该铰接支座是工业机械传动与支撑系统中常用的连接构件，主要应用于需要实现角度摆动、铰接传动的设备场景，常见于自动化生产线的连杆机构、输送设备的活动支撑端、工程机械的铰接连接部位，以及各类工装夹具的活动关节位置，能够在两个相对运动的构件之间传递载荷，同时允许构件围绕支座的轴孔中心完成一定角度的回转动作，补偿安装与运行过程中产生的位置偏差，避免刚性连接带来的应力集中问题。从功能特性来看，该构件底部为方形安装法兰板，板面上均匀分布四个沉头安装孔，可通过螺栓将支座整体稳固固定在设备的安装基面之上，沉孔设计能够让螺栓头部完全没入板面以下，保证安装面平整无凸起，避免与其他运动部件产生干涉；上部为带通孔的圆柱筒状铰接端，筒身与底座之间通过平滑的圆弧过渡结构连接，既能够优化应力传递路径，降低转角位置的应力集中系数，也让整体造型更符合机械加工的工艺要求，铰接孔可配套对应直径的销轴，与外部连杆、摆臂等活动构件形成转动副，实现预设的摆动动作。在设计思路上，该零件以基准移动特征为核心造型逻辑，首先以安装底座的底面作为主定位基准，确定整体的安装定位边界，再以此基准向上拉伸构建底座实体，随后通过基准偏移确定上部铰接筒的中心轴线位置，依次完成圆弧过渡结构、铰接通孔、安装沉孔的特征构建，整个造型过程严格遵循机械设计的基准统一原则，保证各特征之间的位置精度满足装配要求。从安装边界来看，方形底座的长宽尺寸适配常规的设备安装台面规格，四个安装孔的孔位间距符合通用机械安装的孔距标准，上部铰接筒的中心高度经过合理设计，既保证铰接部件摆动时不会与底座或安装基面发生碰撞，也能控制整体结构的高度尺寸，减少不必要的空间占用；铰接孔的孔径与筒身壁厚经过强度校核，能够承受额定工况下的径向载荷与摆动过程中的交变应力，过渡圆弧的半径取值兼顾了结构强度与加工便利性，避免过小圆角带来的加工难度与应力集中问题，整体结构紧凑，安装便捷，能够适配多种需要铰接支撑的工业应用场景。
