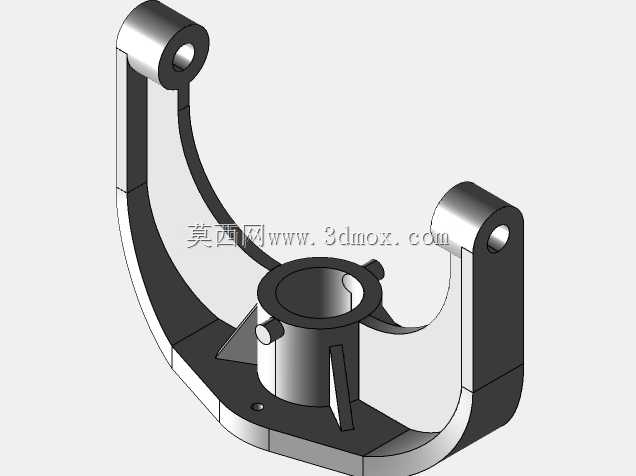

U型双耳铰接式机械连接支架结构

该U型双耳铰接式连接支架是机械传动与支撑系统中常用的铰接类基础构件，广泛应用于各类需要实现摆动铰接、载荷传递的机械结构场景中，常见于轻工自动化设备的连杆传动机构、小型工程机械的操纵联动结构、专用设备的可调支撑连接部位，可实现两个相对运动部件之间的铰接连接，同时承担径向载荷与一定的扭转力矩，保障联动过程中部件运动轨迹的稳定性，避免连接部位出现卡滞、偏磨等异常工况。从功能特性来看，该构件采用对称U型开口结构设计，两侧臂顶端设置同轴铰接通孔，可通过销轴与外部摆臂、拉杆类部件实现铰接配合，中部设置带定位凸台的中空轴座结构，可与中心转轴类部件实现套接定位，轴座与U型臂之间设置三角加强筋结构，能够有效提升构件整体的抗弯折、抗扭转载荷能力，避免在承受交变载荷时出现臂部变形、轴座开裂等失效问题，底座部位设置的定位小孔可实现构件在安装基体上的精准定位，配合螺栓紧固即可完成整体固定，安装后可保障两侧铰接孔的同轴度公差控制在合理范围内，降低销轴转动过程中的摩擦阻力。从设计思路来看，该构件采用多体相交的实体造型逻辑完成结构构建，首先通过拉伸特征构建U型主体底座与两侧支撑臂的基础轮廓，再通过旋转特征生成中部轴座与顶端铰接耳的圆柱结构，随后通过布尔运算完成各实体部分的相交合并，对相交棱边做合理的圆角过渡处理，消除应力集中点，同时在轴座与支撑臂的连接部位添加加强筋结构，根据载荷分布情况调整筋板的厚度与延伸长度，在保障结构强度的前提下尽可能控制构件整体重量，减少不必要的材料消耗。从安装边界与尺寸适配来看，该构件的整体外轮廓为对称U型结构，安装时需保障底座与安装基体的贴合面平整无凸起，两侧铰接耳的外侧间距、中部轴座的高度与内径尺寸均按照常规铰接传动的配合公差设计，铰接孔的内径适配标准规格的圆柱销轴，中部轴座的中空内径可匹配对应直径的转轴类部件，安装完成后两侧摆臂可绕铰接销轴在U型开口的空间范围内实现设定角度的摆动，不会与支架本体产生运动干涉，可满足常规中小载荷工况下的铰接连接需求，整体结构紧凑，安装便捷，无需额外定制特殊连接件即可完成装配使用。
