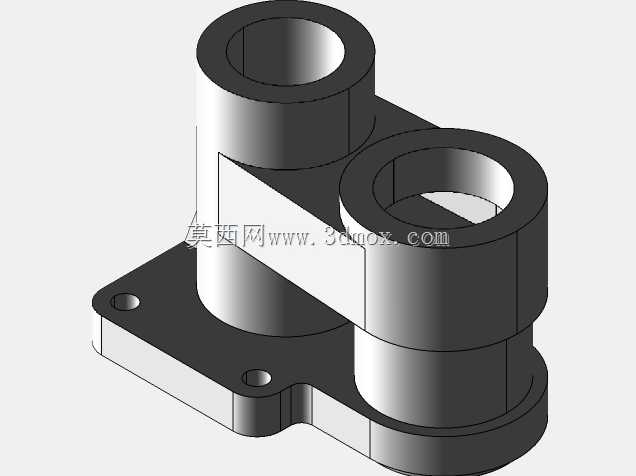

双筒带安装底座机械连接支座结构

该双筒支座结构是工业流体管路、传动杆系布设场景中常用的支撑定位构件，主要应用在液压动力站管路排布、轻工自动化设备传动轴导向、小型内燃机周边辅件固定等场景中，承担着同轴度定位、载荷分散传递、相邻部件间距保持的核心作用，能够有效避免长管路布设时的晃动偏移、细长传动杆件运行时的挠曲变形问题，保障整套机构运行的稳定性与位置精度。从功能特性来看，该构件采用一体化铸造成型后做机加工精加工的工艺路线，底部设置带两个安装孔的异形法兰底座，底座边缘做了圆角过渡处理，既能够避免安装时锐边划伤操作人员，也能减少应力集中带来的底座断裂风险，两个安装孔的孔位公差按照H7级精度设计，可配合内六角圆柱头螺钉完成与安装基面的牢固锁附，安装后底座与基面完全贴合，不会出现局部翘曲的问题。上部两个平行设置的空心筒结构是核心功能位，两个筒的内孔分别做了不同的内径尺寸设计，可适配两种不同外径的管路或者传动杆件穿过，筒体内壁粗糙度达到Ra1.6要求，既可以作为滑动配合面直接与穿入杆件做低摩擦滑动接触，也可以压入配套的铜套、直线轴承等耐磨配件，满足高频往复运动或者高速旋转杆件的支撑需求；两个筒体之间通过一体化的连接筋做刚性衔接，连接筋的厚度经过受力仿真校核，能够承受两个筒体分别传递的径向载荷与轴向冲击，不会出现连接部位开裂变形的问题。从设计思路来看，该结构摒弃了传统分体式支座拼接安装的方案，采用一体化结构设计，省去了多个零件拼接时的对位调整工序，安装时仅需要固定底部底座即可完成两个支撑位的定位，大幅降低了现场装配的工作量，同时一体化结构的整体刚性远优于拼接结构，能够承受更大的冲击载荷。在安装边界方面，该支座的底座轮廓做了切角避让设计，能够适配安装基面存在相邻凸起构件的狭小安装空间，两个筒体的轴向高度经过优化，既保证了足够的支撑配合长度，又不会因为过高导致整体重心上移影响安装稳定性，筒体的外圆做了阶梯式设计，下部直径更大的部分与底座衔接，进一步强化根部的结构强度，上部直径稍小的部分可适配配套的压盖、密封件等配件，满足有防尘、防漏油需求的使用场景。
