克里奥基础练习用机械异形连接构件

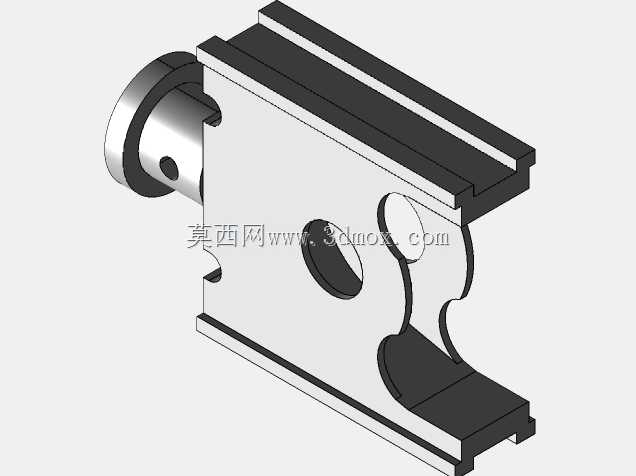

该异形连接构件属于通用机械装配体系中的基础定位连接件，主要应用于小型自动化设备的工位调节模组、教学实训台的装夹单元以及非标工装的辅助支撑结构中，在实际生产场景里承担着侧向定位、轴件接驳以及滑动导向的复合功能，能够在紧凑的安装空间内完成多方向的部件衔接，减少零散配件的装配数量，提升模组整体的集成度。从功能特性来看，构件主体采用一体化铣削成型的结构设计，顶部设置的平行滑槽可与标准线性导轨配合实现横向滑动调节，左侧伸出的带孔轴颈能够穿入销轴完成与摆臂类零件的铰接，正面开设的圆形通孔用于穿装锁紧螺栓实现构件在导轨上的位置固定，下部的两个弧形缺口则是为了避让相邻装配的圆柱类零件，避免装配过程中出现结构干涉，同时在缺口边缘做了圆弧过渡处理，能够有效降低应力集中风险，提升构件长期受载下的结构强度。在设计思路上，该构件完全遵循机械零件造型的基础逻辑，从功能需求出发反推结构形态：首先确定顶部滑槽的宽度与深度匹配常用的15mm规格微型导轨，左侧轴颈的直径与伸出长度适配常规的M6销轴装配要求，正面锁紧孔的位置设置在构件重心的水平轴线上，保证锁紧后受力均匀不会出现偏载翘起的问题，下部弧形缺口的曲率半径匹配相邻装配件的外径尺寸，预留0.2mm的装配间隙保证安装顺畅，所有棱边都做了0.5mm的倒角处理，既去除加工毛刺提升装配安全性，也能避免应力集中导致的零件开裂。从安装边界来看，构件整体的长宽高尺寸控制在80mm×50mm×35mm范围内，属于小型装配件范畴，安装时仅需通过顶部滑槽卡入对应导轨，穿入正面锁紧螺栓完成固定，再将左侧轴颈与对应摆臂铰接即可完成装配，不需要额外的转接配件，能够适配多数小型自动化设备的紧凑安装空间，在教学场景中也可作为基础造型练习案例，帮助初学者掌握异形零件的特征建模、装配干涉检查以及工程图生成的基础技能，理解机械结构中功能决定形态的核心设计逻辑。
