L型直角定位安装固定基座结构

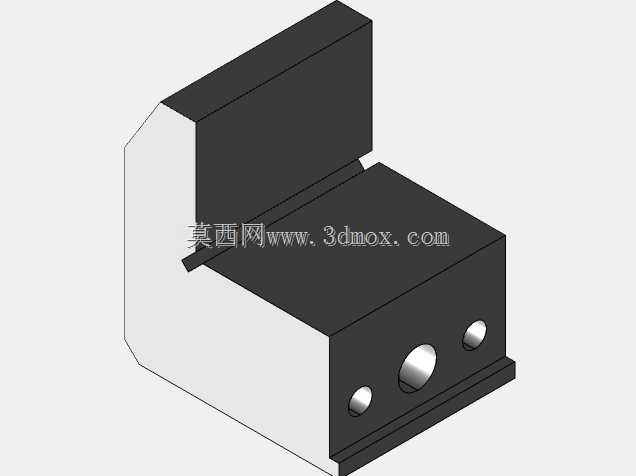

这款L型直角固定基座是工业装配领域常用的基础定位支撑构件，主要应用在工装夹具搭建、自动化生产线工位定位、检测治具组装以及小型设备机架的连接固定场景中，能够为各类需要垂直直角定位的零部件提供稳定的安装基准，在电子装配、五金加工、轻工制造等多个领域的生产环节都能见到这类构件的身影。从实际使用功能来看，该基座承担着双重作用，一方面依靠自身一体成型的垂直直角结构，为安装在其两个垂直面上的零部件提供精准的垂直度定位基准，避免装配过程中出现角度偏移，保障整套工装或设备的装配精度；另一方面，基座本体厚实的实体结构能够承受一定的侧向载荷与垂直压力，为上方搭载的小型功能部件提供稳定的支撑，减少设备运行过程中产生的震动偏移，提升整体结构的稳定性。在设计思路上，这款基座采用了一体铣削成型的结构方案，没有额外的拼接焊缝或连接缝隙，从根源上避免了拼接结构带来的装配误差与结构强度短板，基座的垂直立板与水平底座采用圆弧过渡连接，既能够减少直角连接处的应力集中问题，提升构件的抗疲劳强度，也能避免尖锐直角在装配操作过程中划伤操作人员。水平底座的底部设置有凸起的定位导轨条，能够快速嵌入安装平台的对应滑槽内，实现基座在安装平台上的快速对位，无需反复调整位置即可完成初步定位；立板与底座的正面设置有三个不同孔径的安装孔位，中间大孔为主要的部件定位销孔，两侧小孔为螺丝锁紧孔，能够适配不同规格的连接螺丝与定位销，满足不同零部件的安装固定需求。在外形尺寸与安装边界方面，该基座整体为紧凑型L型结构，水平底座的宽度与垂直立板的高度比例经过优化，既保证了足够的支撑接触面积，也不会占用过多的安装空间，底座底部的导轨条尺寸适配行业通用的工业铝型材滑槽规格，能够直接在标准型材搭建的机架上安装使用，无需额外加工转接件；三个安装孔的孔位间距按照通用五金安装标准设计，能够兼容市面上多数标准小型功能件的安装尺寸，安装时仅需在对应位置预留出基座本体的占地空间，以及安装操作所需的扳手活动空间即可完成装配，适配性较强。基座的外露棱边都做了小倒角处理，既去除了加工产生的毛刺，也提升了零件的外观质感，整体结构简洁实用，没有多余的冗余设计，完全围绕定位支撑的核心功能做结构优化，能够满足多数常规工业场景下的直角固定定位需求。
