鼓套MIDI接口盒面板结构设计

这款鼓套MIDI接口盒面板，主要应用于电子打击乐设备的外接信号传输场景，是连接鼓组触发模块与外部音频主机、效果器的核心承载结构件，在现场演出、工作室录音、电子鼓教学等场景中承担接口防护、元件固定、信号转接的核心作用，能够为多通道MIDI信号传输提供稳定的结构支撑，避免演出或使用过程中接口松动、元件移位导致的信号中断问题。

从实际用途来看，该面板作为MIDI接口盒的前后装配面板，正面集成了多组信号输入接口、调节旋钮、状态显示窗口以及主输出接口，能够同时接入6路鼓组触发信号，通过面板上的调节旋钮可完成输入信号增益的快速调整，状态显示窗口可直观反馈各通道的信号连通状态，侧面的多针接口可实现与主控设备的稳定连接，满足电子鼓套多信号同步传输的使用需求。

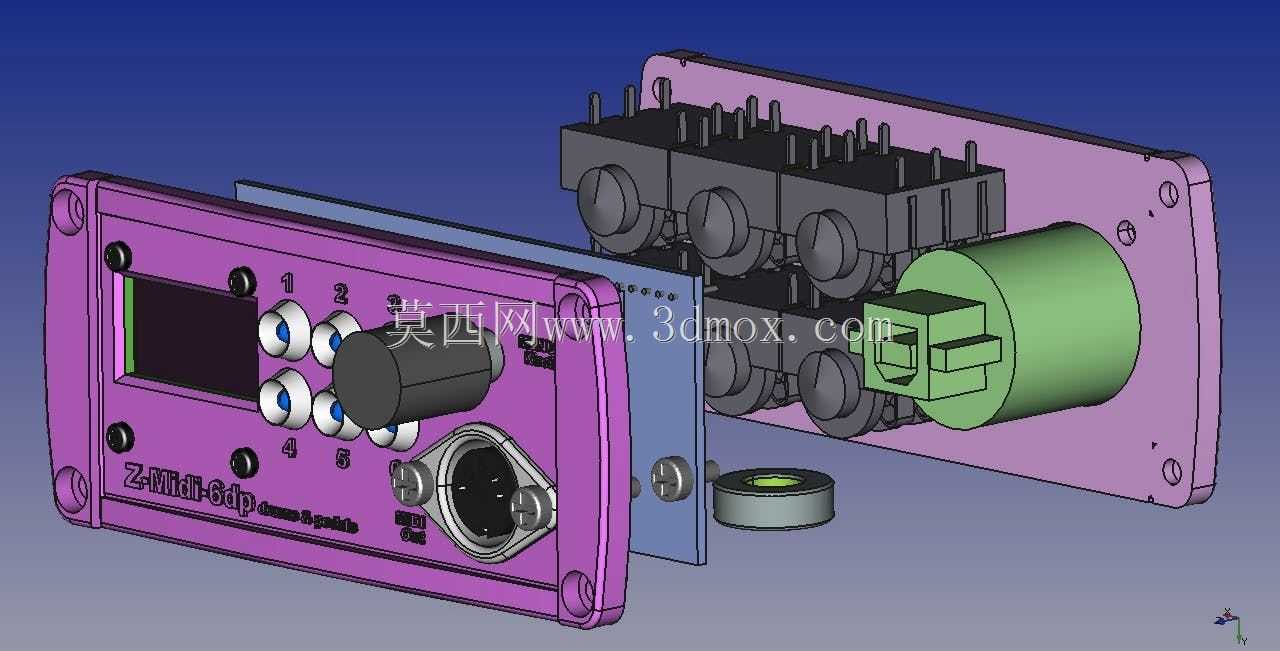

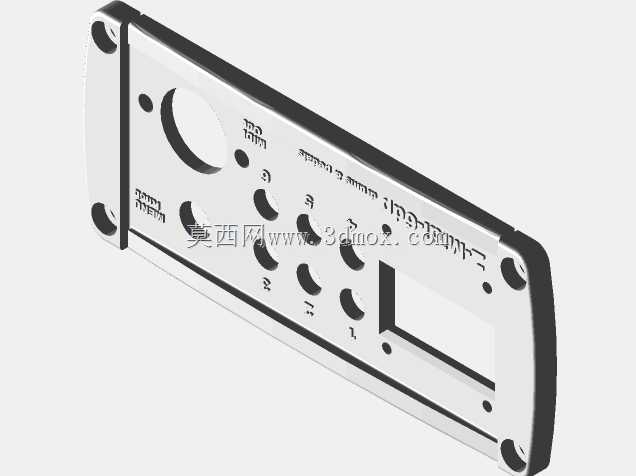

在功能特性设计上，面板采用分体式装配结构，前后面板通过定位柱与锁紧螺丝完成固定，内部预留了足够的元件安装空间，可容纳多组信号转接模块、电位器以及接口固定座；面板边缘做了圆角过渡处理，避免装配和使用过程中划伤线材或操作人员；各接口位置做了沉台设计，接口安装后与面板表面齐平，既提升了整体外观的整洁度，也能避免外力磕碰导致接口损坏；旋钮位置预留了标识刻印区域，可清晰标注各通道序号与功能标识，方便使用者快速识别操作。

设计思路上，这款面板优先考虑了装配兼容性与使用耐用性，整体采用硬质工程塑料的适配结构设计，在保证结构强度的同时控制整体重量；安装孔位采用对称式布局，可适配标准尺寸的设备机箱安装需求，面板整体安装边界符合常规小型音频接口盒的尺寸规范，可直接替换同规格的通用接口面板，无需对原有设备壳体做额外修改；内部元件安装位做了定位卡槽设计，各电子元件装入后可通过卡槽完成预固定，减少装配过程中的对位调整时间，提升组装效率。

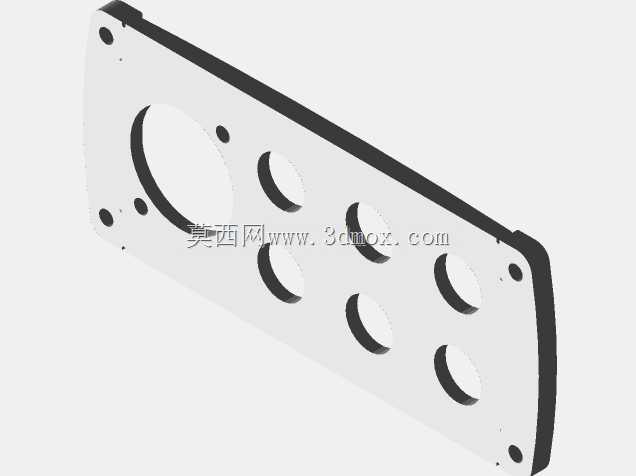

外形尺寸与安装边界方面，面板整体为矩形薄壳结构，厚度适配常规电子设备壳体的装配间隙，四周的安装孔位间距符合小型音频设备的通用安装标准，正面各元件的突出高度控制在安全范围内，避免设备叠放时挤压旋钮或接口；背面的元件避让槽深度经过精准计算，可保证内部电路板与元件安装后不会出现挤压干涉，装配完成后前后面板贴合紧密，无明显缝隙，可有效阻挡日常使用中的灰尘进入设备内部，提升内部电路的使用寿命。
