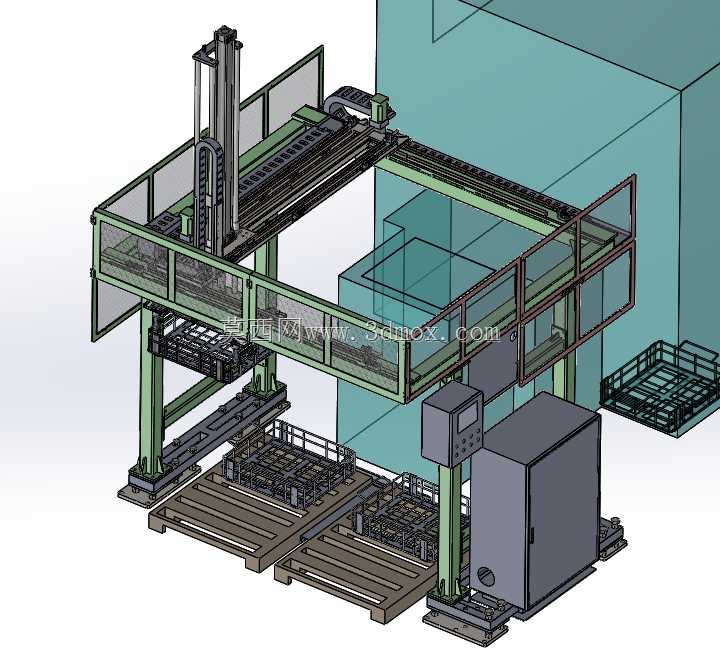

龙门式直角坐标工业作业机器人结构

这款龙门式直角坐标机器人主要面向大跨度作业场景的自动化生产需求，常见于汽车零部件生产线的工件移栽、板材加工产线的上下料、仓储物流环节的重型物料码垛、大型构件焊接与喷涂工位的执行载体搭建，能够覆盖平面范围内大范围的作业点位，相比关节型机器人拥有更高的负载承载能力与更稳定的运行精度，尤其适合行程跨度大、运动路径规整的重复性作业场景。设备整体采用龙门桁架式的主体架构，以双侧立式支撑柱搭配横向跨接的主梁作为承载基础，运动轴沿主梁方向布置X向移动模组，垂直于主梁的水平方向布置Y向移动模组，竖直方向搭载Z向升降执行端，三个运动轴相互垂直构成标准的直角坐标运动体系，可实现作业范围内任意空间点位的精准到达，执行端可根据实际生产需求搭载夹爪、焊枪、吸盘、喷涂头等不同作业末端，适配多样化的生产工艺要求。在设计思路上，这款结构优先保障了大跨度下的结构刚性，支撑柱与主梁的连接位置采用加强筋过渡结构，避免长行程运动过程中出现结构形变影响定位精度，各运动轴的传动路径采用对称式布局，降低高速移动时的偏载力矩，运动模组的安装基准面预留了统一的安装接口，可根据实际负载需求更换不同规格的线性导轨与传动组件，无需对主体支撑结构做大规模改动即可完成性能升级。在安装边界与尺寸适配方面，该结构的双侧支撑柱采用底部法兰固定的安装方式，安装时需保障两侧支撑基座的平面度公差在允许范围内，避免主梁安装后出现倾斜导致运动卡滞，横向主梁的跨度可根据现场作业范围灵活调整，竖直方向的Z轴行程可根据作业高度需求选配不同长度的传动模组，整体结构的外围预留了电气线路与气动管路的走线槽位置，安装时无需额外设计走线支架，设备的运动极限位置预留了硬限位安装位，可搭配电气限位开关形成双重安全防护，避免运动超程造成设备损坏。该结构的运动逻辑简单可靠，控制系统无需复杂的运动学解算即可实现点位控制，调试维护难度低，适合在规模化生产线上批量部署，能够有效替代人工完成重负载、高重复性、大跨度的作业任务，降低生产环节的人工劳动强度，提升产线的运行稳定性与作业一致性。
