长跨度多工位桁架式龙门搬运机械手

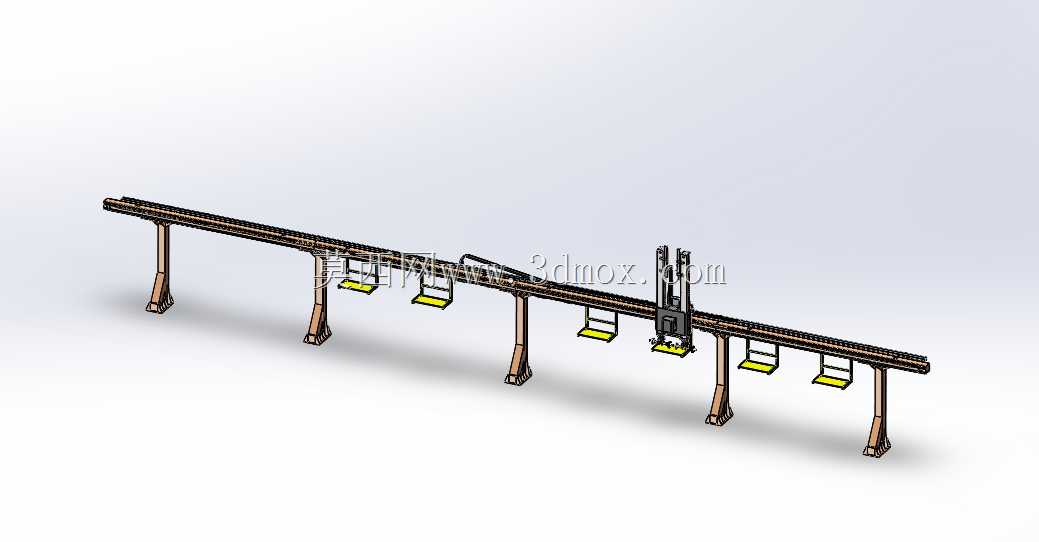

该款龙门式桁架搬运设备主要面向离散制造车间的长距离物料转运场景，可覆盖多台加工工位的上下料作业需求，常见于汽车零部件加工、3C金属结构件生产、家电配件冲压等产线布局中，能够替代人工完成跨工位的重型工件搬运、工序间流转、料框码放等重复性作业，有效降低一线操作人员的劳动强度，减少人工搬运过程中的工件磕碰损伤，同时适配多工序并行生产的节拍要求，打通离散工位间的物料流转链路。设备采用高架式龙门布局，以长行程直线导轨作为主体承载基础，多组立式支撑柱沿导轨走向均匀分布，可根据车间实际工位排布调整支撑间距与导轨总长度，安装时仅需对支撑柱底部做地面锚固处理，无需占用地面连续作业空间，可在现有产线设备上方完成架设，适配老旧车间的自动化改造需求，无需大规模调整原有设备布局。主体横梁采用一体化挤压铝型材或焊接钢结构设计，兼顾长跨度下的结构刚性与整体自重控制，避免长行程运行过程中出现横梁下挠变形问题，导轨副采用重载型直线导轨搭配齿轮齿条传动结构，可适配大重量负载的高速平稳运行，运行过程中定位精度可满足多数机加工上下料的重复定位要求。移动滑座搭载垂直升降取料机构，可根据工件特性搭配气动夹爪、真空吸盘、电磁吸盘等不同取料末端，适配不同材质、不同外形工件的抓取需求，沿横梁方向可设置多个停靠工位，每个工位的停靠位置可根据产线调整灵活设置，支持多工位的循环取放料作业，单台设备即可覆盖6-8台加工设备的上下料需求。设计过程中重点考量了长跨度结构的受力分布，对支撑柱的安装位置、横梁截面参数做了针对性优化，在保证总行程覆盖范围的前提下，尽可能降低结构自重带来的负载损耗，同时预留了末端执行器的安装接口与走线空间，方便用户根据自身生产需求更换不同的取料组件，设备的运行高度可根据现场设备的高度做适配调整，确保下方人员通行、设备维护的预留空间充足，不会对原有产线的日常运维造成干扰。整体结构采用模块化设计思路，导轨段、支撑柱、滑座组件均可拆分运输，现场组装时仅需完成拼接校准即可投入使用，大幅降低现场安装调试的周期与难度。
