工业传动用铰接式链节结构设计

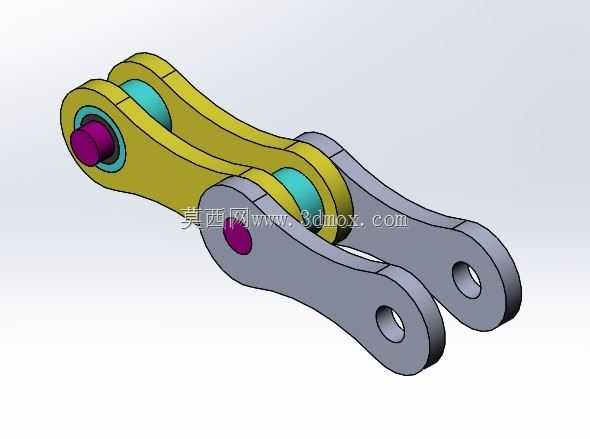

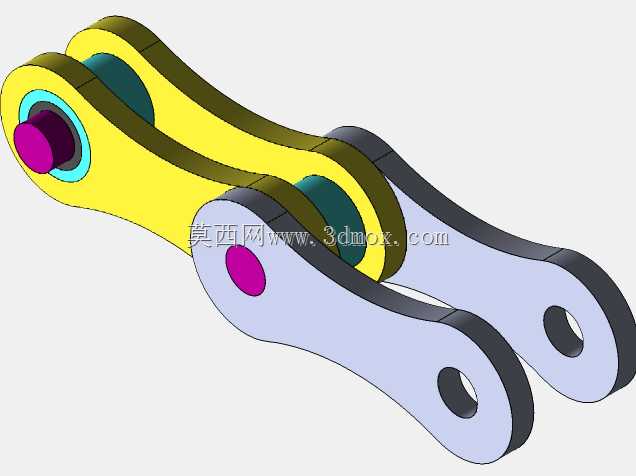

该链节是工业传动链条的核心组成单元，广泛应用于各类需要连续动力传递或物料输送的工业场景中，覆盖生产线输送系统、重型机械传动机构、物流分拣设备、农用机械动力传输单元等多个领域，是保障设备连续稳定运行的关键基础部件。在实际设备运行过程中，单个链节通过首尾铰接的方式串联成完整链条，既可以配合链轮实现旋转动力向直线牵引力的转换，也可以作为承载构件直接承托输送物料，适配不同载荷等级、不同运行速度的传动需求。从功能特性来看，该链节采用双片外链板搭配内嵌衬套、销轴的铰接结构设计，外链板采用对称式平行布局，能够均匀分散运行过程中承受的拉伸载荷，避免单侧受力导致的结构变形；铰接位置的衬套与销轴采用间隙配合设计，既保证链节之间可以灵活转动，适配链轮啮合时的角度变化，又能降低铰接位置的摩擦损耗，延长链条整体的使用寿命。在设计思路上，该链节充分考虑了工业场景下的重载、连续运行需求，外链板采用圆弧过渡的外形设计，避免应力集中导致的板件断裂，铰接孔的位置经过精准的同轴度校核，保证串联后链条的节距误差控制在极小范围内，避免运行过程中出现跳齿、卡滞等问题；销轴两端采用铆接固定结构，防止设备运行过程中销轴脱出引发设备故障。从安装边界来看，该链节的铰接孔孔径、链板厚度、节距尺寸均匹配对应规格的链条安装标准，安装时仅需将相邻链节的铰接孔对齐后穿入销轴铆接固定即可，无需额外定制配套连接件，能够直接替换同规格的损坏链节，降低设备维护的成本与停机时间；链板外侧预留的平整接触面可以适配各类链条附件的安装，满足不同场景下的物料承载、工位定位等拓展需求。整体结构紧凑，受力分布合理，既能够满足中低速重载传动场景的强度要求，也能适配高速轻载输送场景的运行稳定性需求。
