蒸汽机车走行部轮组联动结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:657493
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构
  • 蒸汽机车走行部轮组联动结构

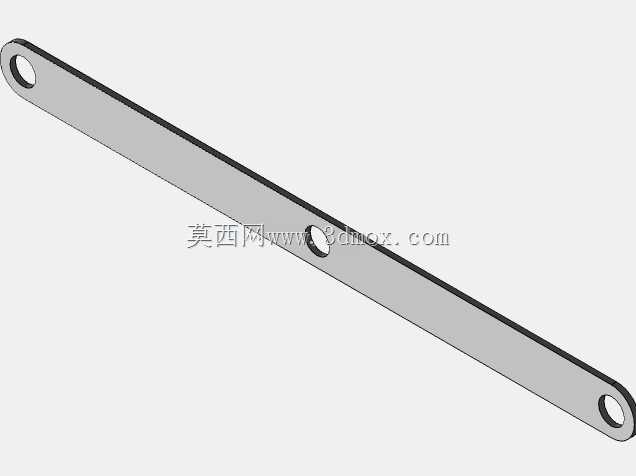

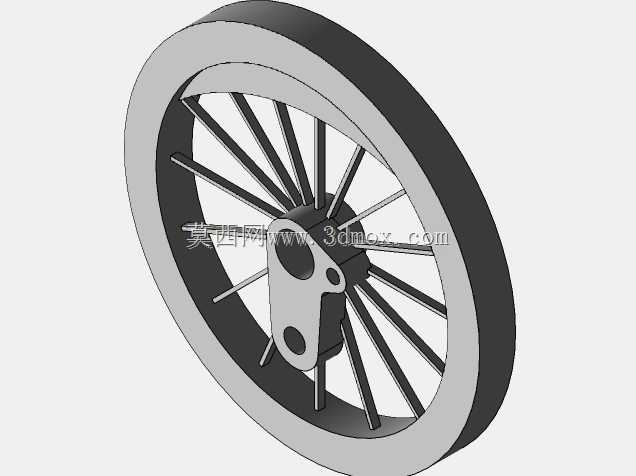

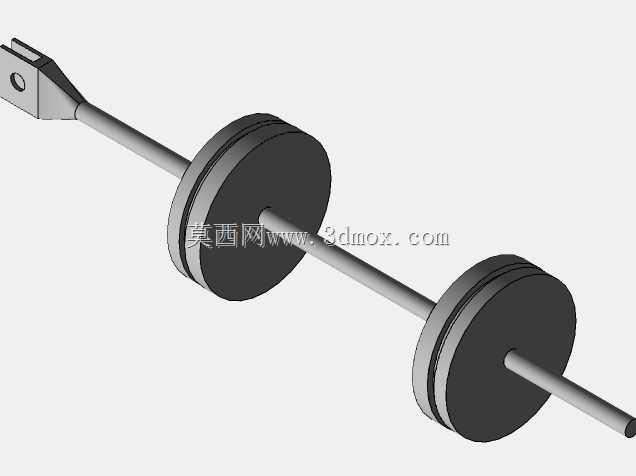

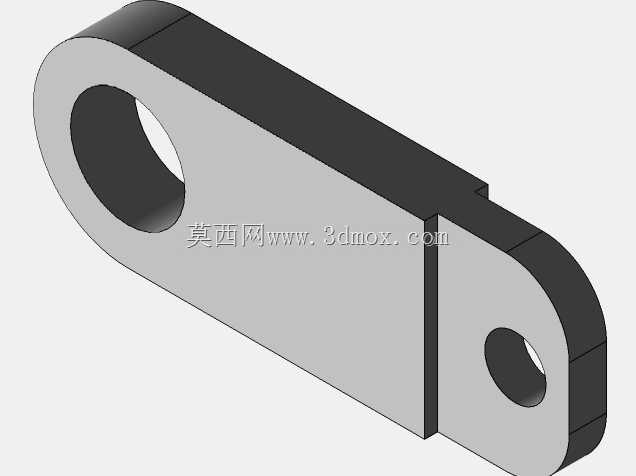

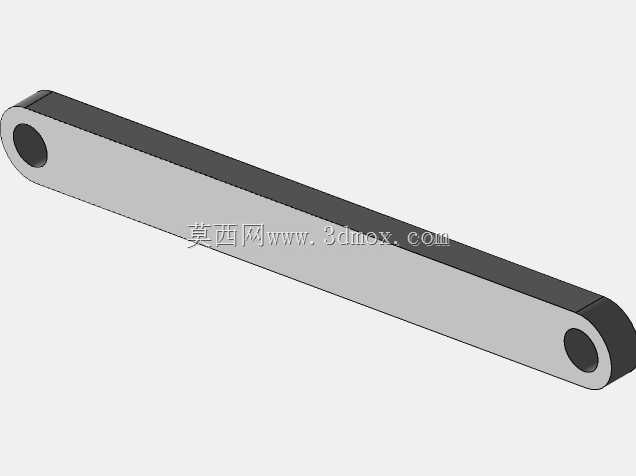

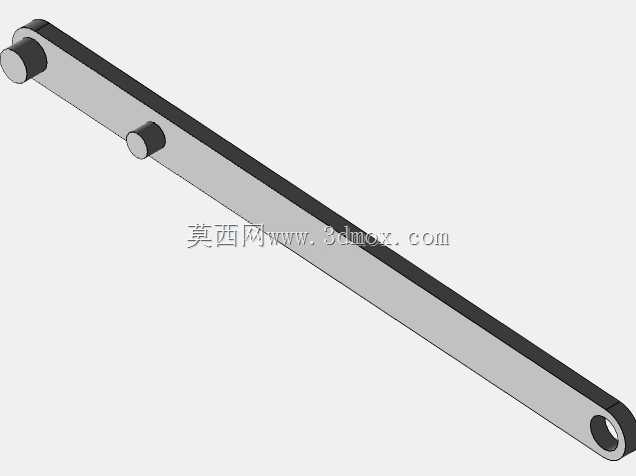

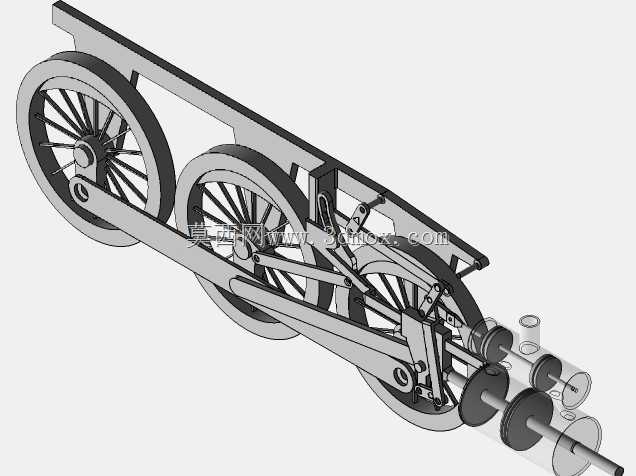

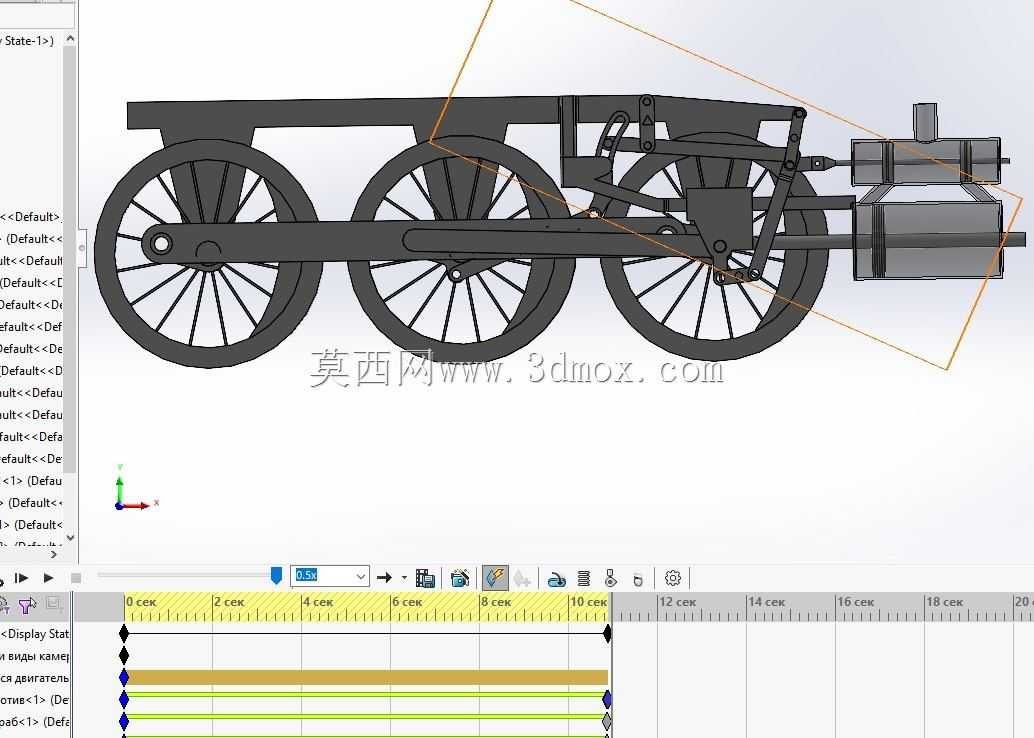

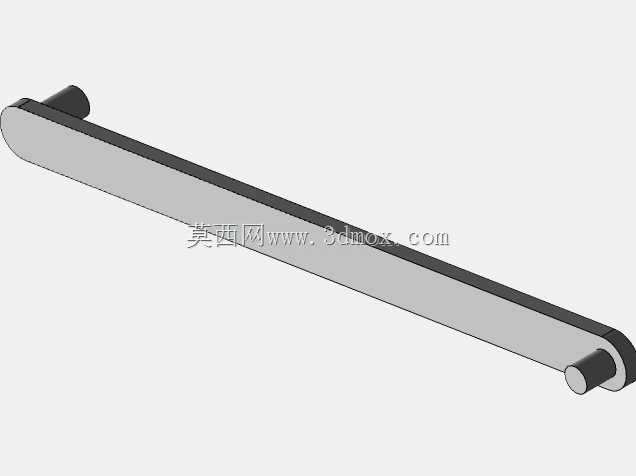

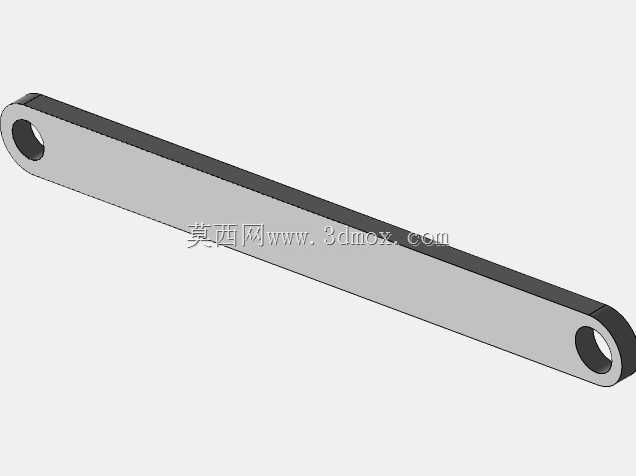

  该结构还原了早期蒸汽机车走行部的核心传动逻辑,在轨道交通装备的教学演示、复古机车复刻设计、机械原理科普展项场景中具备较高的参考价值。整套结构以三组辐条式动轮为核心承载部件,轮体采用等距辐条排布,兼顾转动惯量控制与结构强度,轮缘轮廓符合轨道走行的限位要求,可避免运行中出现脱轨风险。动轮之间通过刚性连杆实现联动,连杆与轮体的铰接点偏心设置,将活塞的直线往复运动转化为轮组的旋转扭矩,这一传动路径完全复刻了传统蒸汽机的动力输出逻辑,没有冗余的传动环节,能量传递路径直接,可直观展示曲柄滑块机构在大载荷动力设备上的实际应用形态。设计过程中优先保证了铰接点的同轴度要求,三组动轮的回转中心处于同一水平基准线上,

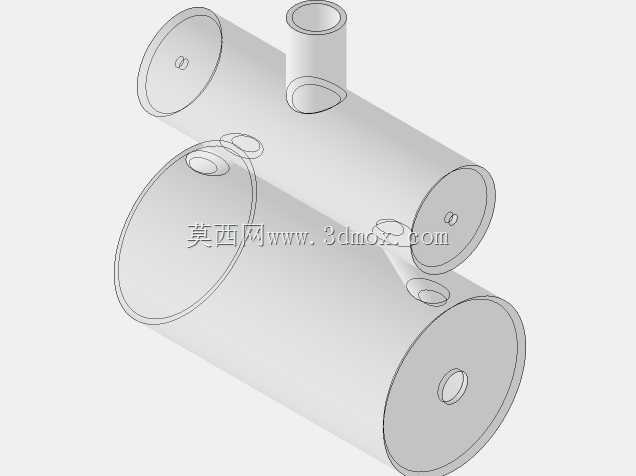

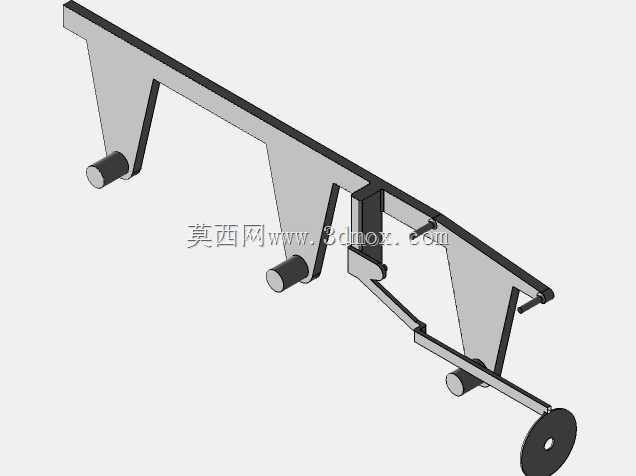

  连杆与各轮的铰接销孔位置度公差控制在合理区间,避免运行中出现卡滞、运动干涉问题。车架部分采用板式梁拼接结构,上方预留了锅炉、汽缸部件的安装接口,安装边界与动轮的回转范围做了避让处理,轮组转动时辐条、连杆不会与车架梁体发生剐蹭。从尺寸边界来看,整套走行部的横向宽度适配标准轨距的安装要求,纵向长度覆盖三组动轮的排布间距,底部轮缘最低点到车架顶面的高度预留了弹簧悬挂部件的安装空间,可直接拓展加装减震组件模拟真实机车的走行缓冲特性。结构末端设置了缓冲对接接口,可与煤水车、附属箱体模块实现拼接,拓展完整的机车整机装配结构。在功能特性上,该结构可完整演示蒸汽机从活塞往复运动到轮组旋转的全传动过程,动轮的转动同步性经过运动仿真验证,

  各铰接副的转动间隙控制在合理范围,既不会因间隙过大产生晃动,也不会因配合过紧出现转动阻力过大的问题。对于机械原理教学场景,该结构可拆解展示曲柄连杆机构的运动特性,帮助学习者理解偏心距、连杆长度对动轮扭矩输出的影响;对于复古机车设计从业者,该结构的尺寸链设置、铰接点位置选取可作为早期蒸汽机车复刻的结构参考,省去走行部核心传动的原理验证环节。建模过程中对所有运动部件做了干涉检查,轮组转动全行程内,连杆与车架、轮辐之间的最小安全间隙满足实体加工的装配要求,不存在运动死点,可实现连续无卡滞的转动演示。
