涡轮增压器蜗壳流道结构三维设计

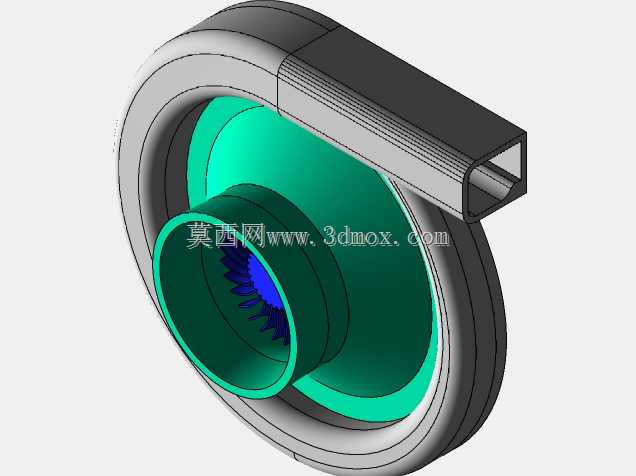

　　该蜗壳作为径流式涡轮的核心导流壳体，常见于小排量内燃机增压系统、微型燃气轮机、工业通风引风机的涡轮端，承担着将入口来流均匀导向叶轮周向、完成流体动能向压力能转换的关键作用，其流道型线的设计精度直接决定整级涡轮的工作效率，甚至会影响叶轮的动平衡稳定性与整机运行噪声水平。

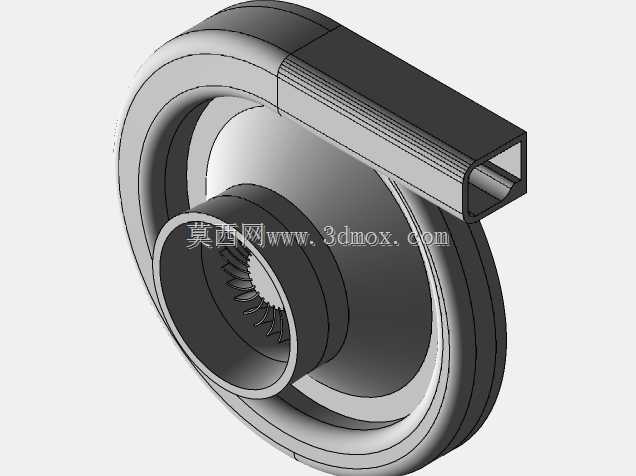

　　从结构设计逻辑来看，整个壳体采用半开式蜗形流道布局，环形腔体的截面沿周向顺着叶轮旋转方向逐步收窄，匹配叶轮做功过程中流量沿周向的分布规律，避免流道内出现涡流、滞止区造成的能量损失。入口段采用矩形截面的直连法兰接口，可直接对接上游排气管道或者压气机出气管路，接口处预留了足够的密封面安装宽度，能够适配常规的平垫片或者O型圈密封结构，安装时无需额外加工转接段即可完成管路对接。

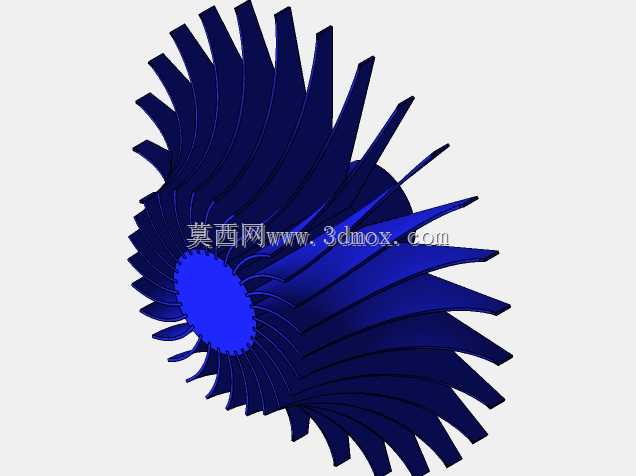

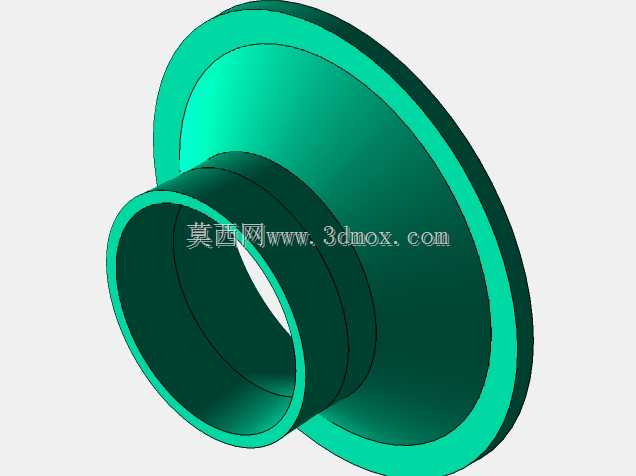

　　壳体的中心位置设置了与叶轮配合的同轴圆柱止口，止口的内径尺寸与叶轮轮盖的外圆保持0.2-0.3mm的装配间隙，既可以避免叶轮高速旋转时与壳体发生刮蹭，又能减少级间漏气损失，提升涡轮的容积效率。止口端面的平面度公差控制在0.05mm以内，装配时可与涡轮端的轴承座端面直接贴合定位，保证蜗壳与叶轮的同轴度偏差不超过0.1mm，避免因安装偏心造成的叶轮受力不均问题。

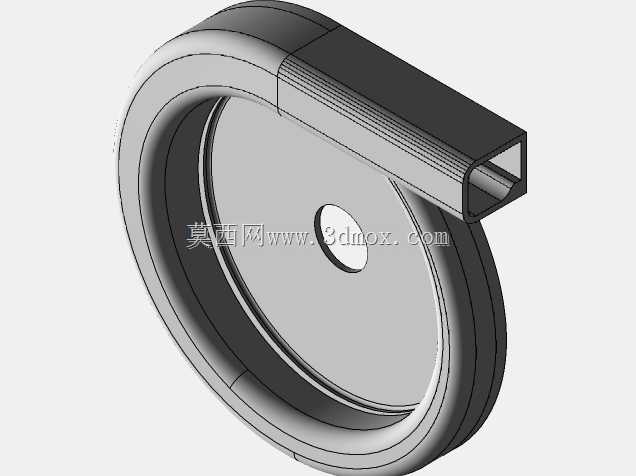

　　流道内壁的曲面设计严格遵循等环量流准则，从入口到叶轮外缘的整个流道截面变化平滑过渡，不存在局部的凸起或者凹陷结构，能够保证流体在腔体内沿周向均匀加速，以最优的进气角度冲击叶轮叶片。壳体的外壁设置了均匀的加厚环筋，既可以提升壳体整体的结构刚度，承受高温高压流体带来的内部压力，又能减少壳体工作过程中的振动辐射噪声，环筋的厚度根据内部压力分布做了差异化设计，高压侧的筋条厚度比低压侧厚2mm左右，在保证强度的前提下尽可能控制壳体整体重量。

　　在安装边界方面，整个蜗壳的轴向安装尺寸从入口法兰端面到中心止口端面的距离为固定值，周向的安装孔位围绕中心止口均匀分布，可适配常规的涡轮壳体安装支架，安装时不需要对周边的管路布局做大幅调整。壳体的出口段与叶轮外缘的间隙经过反复校核，既保证流体能够顺畅进入叶轮通道，又不会因为间隙过大造成气流泄漏。针对不同的应用场景，该蜗壳的流道表面可以做抛光处理，降低流体沿程阻力，进一步提升整级涡轮的工作效率，对于高温工况下的使用场景，壳体壁厚预留了足够的热膨胀余量，避免工作温度升高后出现壳体变形卡滞叶轮的问题。

　　从建模逻辑来看，整个模型采用参数化草图驱动的方式构建，先绘制周向不同角度位置的流道截面草图，再通过放样命令生成完整的流道曲面，之后通过加厚、布尔运算生成实体结构，所有的配合尺寸都设置了参数关联，调整入口尺寸或者叶轮直径参数时，整个蜗壳的结构可以自动更新，能够快速适配不同功率等级的涡轮设计需求，大幅缩短同系列产品的改型设计周期。
