船舶舵轮操控传动机构三维结构设计

　　这套船舶操控传动机构，核心服务于内河小型作业船舶、近岸休闲游艇的航向控制场景，是连接驾驶端操作与水下舵叶执行的核心机械链路，完全依靠纯机械啮合传递扭矩，不需要额外液压或电控辅助单元，在小型船舶、应急备用操控场景下可靠性表现突出。从实际使用场景来看，这类机构多布置在驾驶舱前部甲板下方，舵轮操作端伸出至驾驶位合适高度，末端舵叶连接轴伸出船尾底板下方与舵叶固定，整套机构的安装边界需要适配船体内部的加强筋布局，底座安装孔位需要对齐船体预设的预埋钢板，避免传动过程中出现基座共振偏移。

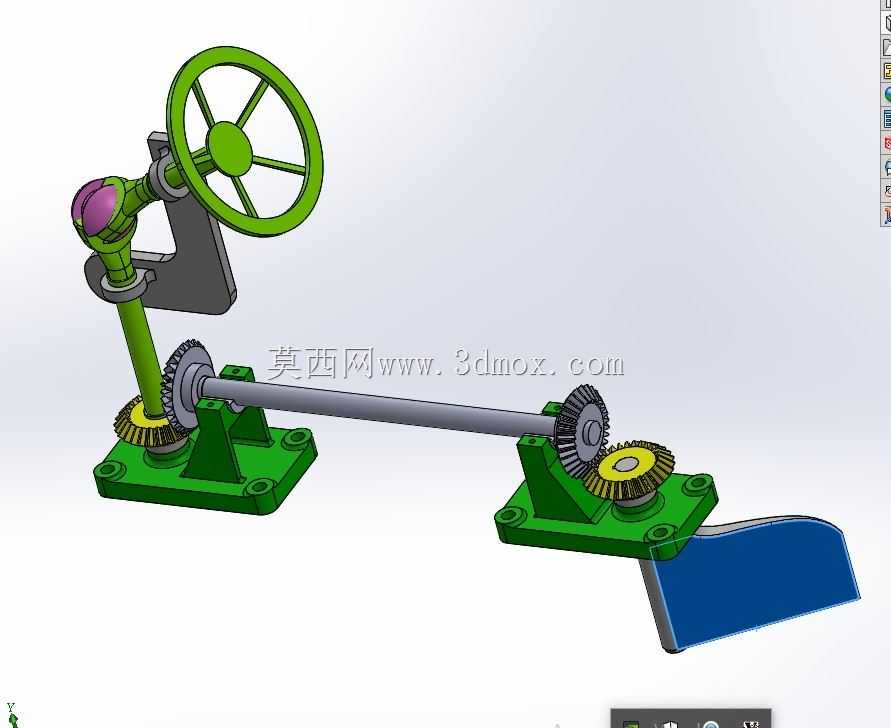

　　从功能特性上看，整套机构通过三组锥齿轮副完成动力的转向与传递：最上端的舵轮输入轴处设置第一组锥齿轮，将舵轮的水平圆周转动转换为沿船长方向布置的长传动轴的水平转动，长传动轴两端通过带座轴承固定在两个独立的绿色铸造基座上，轴承座预留了润滑脂注油通道，日常维护时不需要拆解整个机构即可完成润滑保养；长传动轴末端设置第二组锥齿轮副，将水平方向的转动再次转换为垂直于船底方向的舵叶轴转动，直接驱动下方的蓝色舵叶偏转，实现航向调整。整个传动链的传动比经过匹配，舵轮转动三圈左右即可带动舵叶完成从左满舵到右满舵的全行程偏转，操作力度适配普通成年人的手部发力范围，不需要额外助力即可完成操控。

　　设计思路上，整套机构优先考虑了船舶工况下的防腐蚀与易维护需求：所有外露结构件都预留了防腐涂层的喷涂厚度余量，转动配合部位都设计了密封圈安装槽，避免航行时溅入的江水、海水进入配合面造成锈蚀；两个基座都采用了带加强筋的法兰安装结构，每个基座设置四个沉头安装孔，安装时螺栓头沉入基座平面，不会突出干涉周边的船体布线或者其他舾装件；长传动轴采用空心轴设计，在保证扭转强度的前提下降低了整体重量，减少了传动过程中的转动惯量，舵轮回正的手感更清晰，操控反馈更直接。

　　尺寸边界方面，整套机构从舵轮最顶端到舵叶最底端的垂直高度适配小型船舶1.2米至1.5米的甲板到船底的安装空间，长传动轴的长度可以根据不同船型的驾驶舱到船尾的距离做等比例调整，调整时只需要更换对应长度的传动轴，不需要修改两端的齿轮副与基座结构，具备一定的通用适配性；舵轮采用六辐条结构，直径控制在300毫米左右，握持部位做了圆弧过渡处理，长时间操控不容易产生手部疲劳；末端舵叶的弦长与展长匹配小型船舶的舵效需求，转动时的水阻经过优化，不会出现舵轮打手的反向冲击情况。

　　从结构细节来看，上端舵轮的支撑座采用L型折弯式铸造结构，侧面设置了可调式的限位块，当舵叶转到满舵位置时，支撑座上的限位销会抵住输入轴上的限位凸台，避免转动角度过大造成齿轮啮合错位或者舵叶碰撞船体螺旋桨；所有锥齿轮的啮合间隙都可以通过基座上的调节螺钉进行微调，长期使用出现齿轮磨损后，不需要更换零件即可调整间隙，消除传动空程，保证操控的精准度；基座底部的安装面都做了铣平处理，安装时与船体预埋板的贴合度更高，固定后不会出现应力集中导致的基座开裂问题。
