V型多缸坦克动力核心缸体总成结构

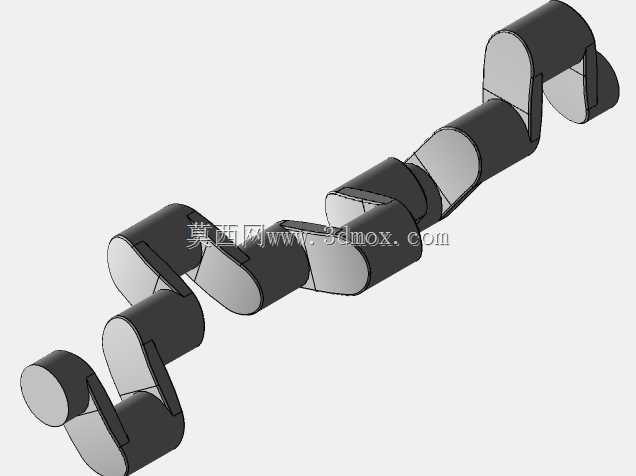

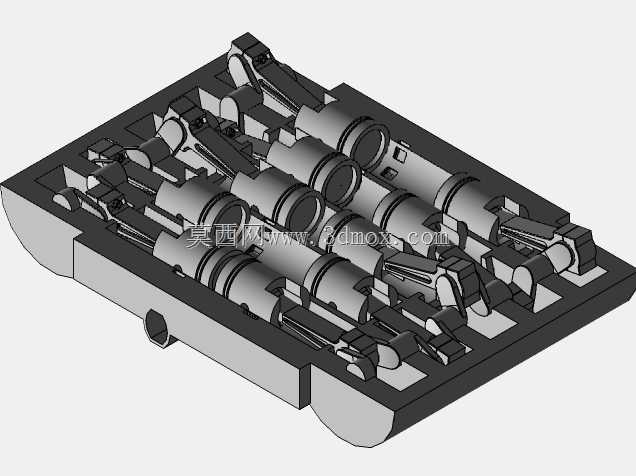

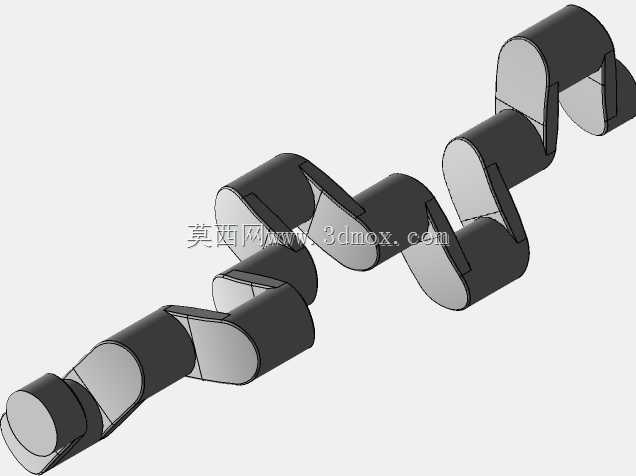

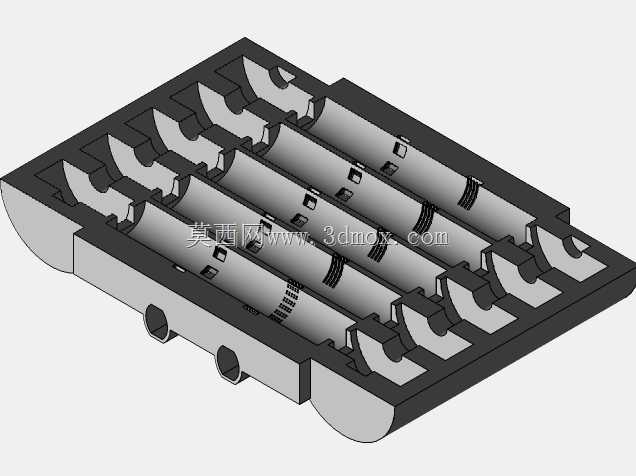

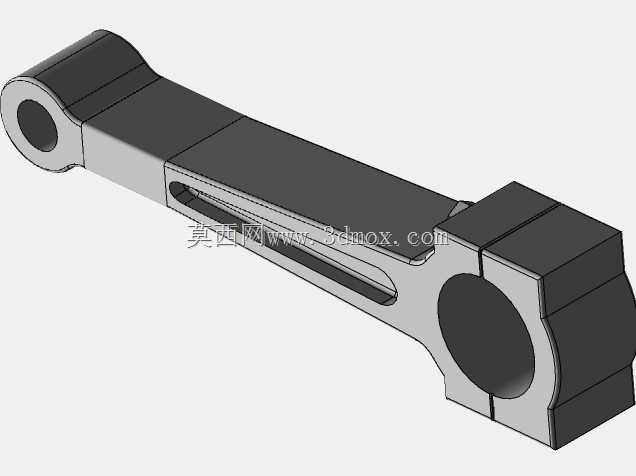

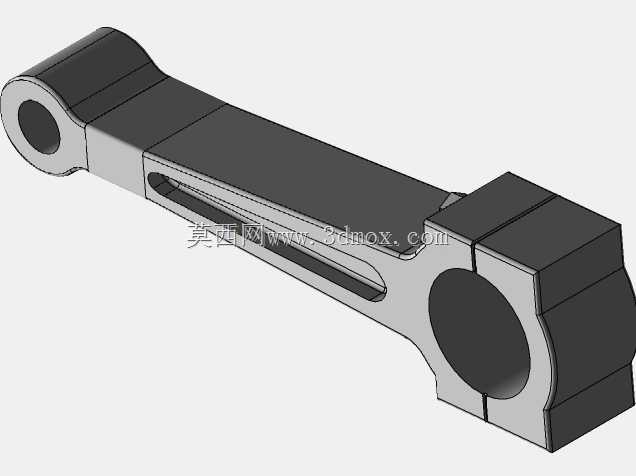

　　这款动力核心结构的设计，首先要匹配装甲车辆动力舱的紧凑安装边界，整体采用V型多缸布局，在有限的横向安装空间内排布多组气缸单元，相比直列布局能大幅缩短整机轴向长度，适配坦克动力舱前后方向的尺寸限制，同时降低整机重心高度，满足装甲车辆越野行驶时的动力系统稳定性要求。从结构功能来看，每组气缸对应独立的活塞往复运动腔道，活塞通过连杆与下方的曲轴单元连接，将燃油燃烧产生的直线推力转化为曲轴的旋转扭矩输出，曲轴的多组曲拐相位经过精准排布，保证各缸做功顺序错开，让动力输出的扭矩波动控制在合理区间，减少传动系统的冲击载荷。缸体上部集成的油箱结构并非独立外置设计，而是与缸体上盖做了一体化集成布局，既可以缩短燃油供给的管路路径，减少供油阻力，

　　也能利用缸体工作时的余温对燃油进行适度预热，提升低温环境下的燃油雾化效率，这一设计在寒区作战场景下能有效降低动力系统的启动阻力，减少预热等待时间。在安装适配层面，缸体底部的安装定位凸台做了加厚处理，对应动力舱的安装支座位置预留了标准的螺栓连接孔位，安装面的平面度公差控制在0.05mm以内，保证装配后缸体与传动系统的输入轴同轴度符合设计要求，避免运行过程中出现偏磨导致的振动异常。缸体侧面预留的管路接口，分别对应冷却系统的进出水口、润滑系统的主油道接口以及燃油供给的管路接口，所有接口的位置都避开了动力舱内的横梁与管线排布空间，方便现场装配时的管路对接，不需要额外做管路改道处理。从设计思路上，这款结构没有采用民用发动机的轻量化薄壁设计，

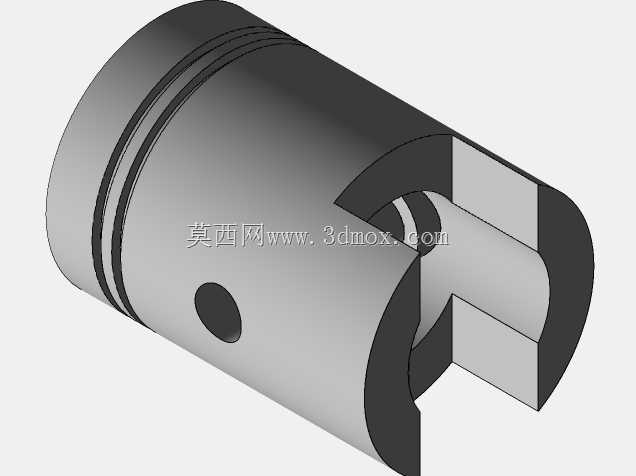

　　而是针对装甲车辆的高负荷工况，对缸体的曲轴支撑座、气缸壁承压区域做了加厚加强处理，曲轴的主轴颈直径比同排量民用发动机大20%左右，能够承受大扭矩输出时的载荷冲击，在车辆爬坡、越障等瞬时大负荷工况下，不会出现轴瓦变形、缸体开裂等失效问题。活塞的裙部做了特殊的型线设计，配合缸壁的润滑喷油孔，能在高转速运行时形成稳定的油膜，减少活塞与缸壁的摩擦损耗，同时活塞顶部的燃烧室形状经过匹配优化，能让燃油与空气的混合更充分，提升燃烧效率，降低高负荷运行时的 exhaust 温度，减少散热系统的负荷。油箱集成部分的内部设置了防浪板结构，在车辆高速越野、侧倾行驶时，能避免燃油剧烈晃动导致的供油中断问题，保证油泵能持续稳定抽取燃油，

　　不会因为车辆姿态变化出现动力断供的情况。另外，缸体前端的附件安装位预留了发电机、启动电机、冷却水泵的安装接口，接口的连接尺寸与军用装甲车辆的通用附件规格匹配，不需要额外设计转接法兰，就能直接适配现有成熟的附件总成，降低后勤维护的配件储备压力。在实际应用场景中，这类动力结构主要作为中型主战坦克、重型步兵战车的主动力源，能够在沙尘、高温、严寒等复杂野外环境下持续稳定输出动力，缸体的密封结构采用多重耐油橡胶密封圈，能在涉水深度1.5米的情况下保证润滑油路、燃油管路不进水，满足装甲车辆的潜渡作战需求。整体结构的所有可拆卸部件都采用了标准化的紧固件规格，野外维修时不需要特殊的专用工具，就能完成缸盖拆卸、活塞更换等常规维护操作，适配战场环境下的快速抢修要求。
