矿山砂石加工用圆锥破碎设备结构设计

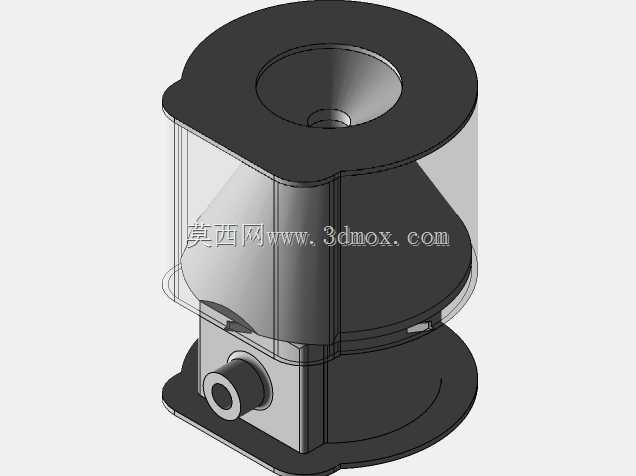

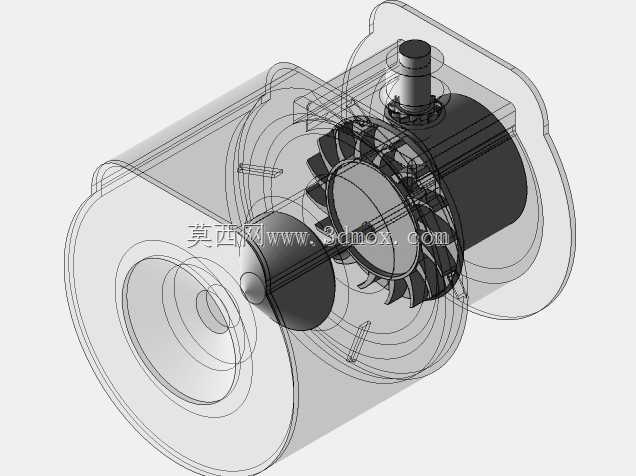

　　在矿山骨料加工、金属矿选矿、建筑固废资源化处理的生产线中，圆锥破碎设备始终承担着中细碎环节的核心作业任务，相较于颚式破碎机的粗碎定位，圆锥破能够处理经过初破后的中等硬度物料，将粒径300mm以内的矿石、岩石、混凝土块挤压破碎至10-40mm的成品骨料区间，适配高等级公路、商混站、选矿厂的进料粒度要求。这套三维结构完整呈现了圆锥破的核心传动与破碎腔布局，从剖视视角可以清晰看到偏心套带动动锥做旋摆运动的传动路径，水平布置的传动轴通过伞齿轮副将动力传递至竖直方向的偏心组件，动锥主轴在偏心套的驱动下沿定锥内壁做周期性的靠近与远离动作，当动锥表面靠近定锥衬板时，落入破碎腔的物料受到挤压、弯折、碾磨多重作用力破碎，当动锥远离定锥时，

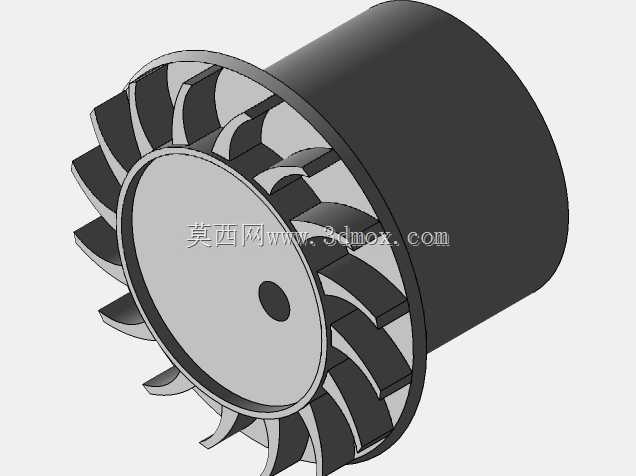

　　已经破碎至排矿口尺寸的物料依靠自重下落至排料通道，完成整个破碎循环。设计过程中首先需要明确设备的处理能力与进料粒度边界，破碎腔的型线设计直接决定了物料在腔体内的停留时间与破碎比，平行区的长度需要匹配目标出料粒度，过长会导致物料过粉碎增加能耗与衬板磨损，过短则会出现出料粒型不达标、超径料占比过高的问题，这套结构的破碎腔采用阶梯型衬板布局，能够在不同破碎层形成多级挤压角，避免大块物料在腔体内卡料，同时让物料在下落过程中经过多次挤压破碎，提升成品料的立方体占比，减少针片状颗粒含量。传动部分的伞齿轮啮合间隙是装配阶段需要重点控制的参数，间隙过大会导致传动冲击、齿轮磨损加快，间隙过小则会出现运转卡滞、发热严重的问题，

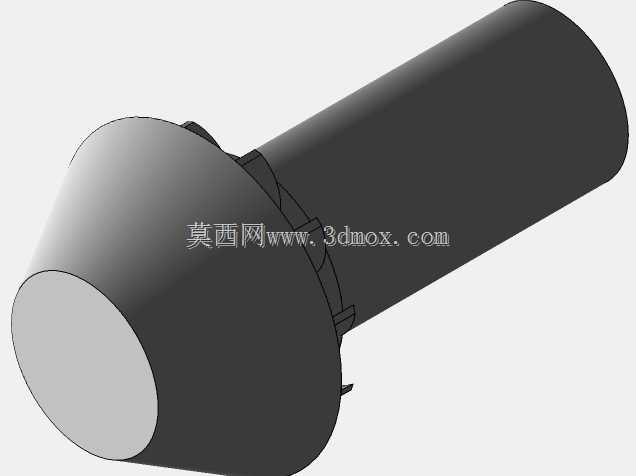

　　偏心套的偏心距设计直接决定了动锥的旋摆行程，偏心距越大，单次挤压的物料层厚度越大，处理能力越高，但对应的设备冲击载荷也会同步提升，需要匹配对应功率的驱动电机与机架强度，这套结构的偏心组件采用铜套滑动轴承支撑，能够承受破碎过程中的大冲击载荷，相比滚动轴承更适配重载、有冲击的矿山作业工况。设备的安装边界需要结合生产线的布局预留检修空间，机架的地脚螺栓孔位置需要与基础浇筑的预埋螺栓精准匹配，进料口的上方需要预留进料溜槽的安装位置，排料口下方需要对接输送设备的接料点，同时设备侧面需要预留调整环的操作空间，用于根据衬板磨损情况与出料粒度要求调整排矿口间隙，日常运维中，定锥与动锥的衬板属于易损件，设计时采用了快换式的衬板固定结构，

　　减少更换衬板的停机时间，润滑系统的油路布局在剖视结构中也有清晰体现，各个轴承啮合点都设置了独立的润滑油道，能够在设备运转过程中持续提供润滑，避免干磨导致的部件损坏。从结构布局来看，这套圆锥破采用了水平输入的传动布局，能够直接通过联轴器与驱动电机连接，不需要额外的皮带轮减速结构，整体设备的重心落在机架中心位置，运转过程中的动平衡性能更好，减少基础的振动载荷，防尘结构采用了水封与防尘圈组合的密封形式，能够避免破碎过程中产生的粉尘进入偏心套与轴承腔体，防止润滑油被粉尘污染导致的部件磨损，适配矿山现场多粉尘的作业环境。在实际选型过程中，需要根据生产线的时产要求匹配对应的设备规格，进料口的最大允许进料尺寸需要与前端粗碎设备的出料粒度匹配，避免出现大块物料卡堵进料口的问题，排矿口的调整范围需要覆盖成品料的粒度要求，同时要考虑衬板磨损后排矿口的调整余量，这套结构的调整环采用梯形螺纹与机架连接，转动调整环即可带动定锥上下移动，实现排矿口间隙的无级调整，操作便捷且锁紧可靠，能够在破碎硬物料时避免定锥松动移位。
