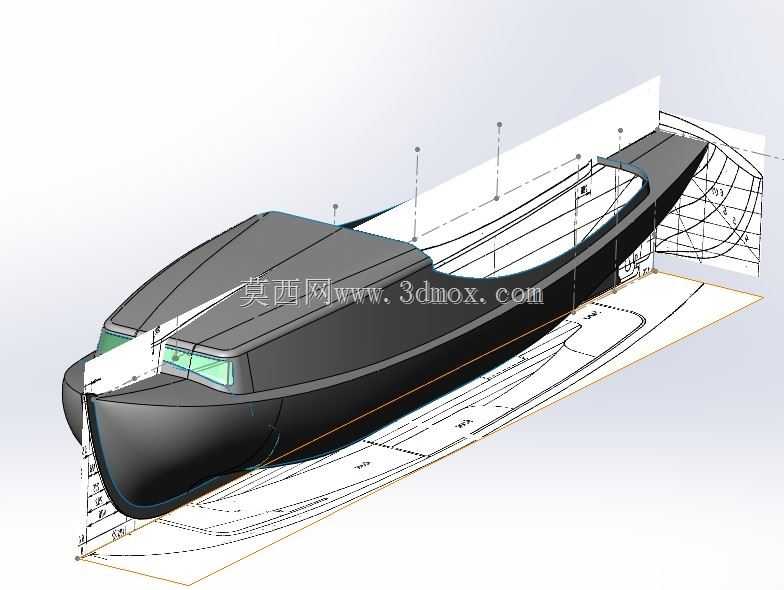

依据线型图纸构建的小型休闲游艇外观结构

这款船体结构的设计，核心面向近岸休闲水域的小型私人载具场景，可适配内陆湖泊、平缓近海区域的短途出行、水上休闲垂钓等实际使用需求，整体围绕民用小型船舶的外观验证与结构打样需求展开，能够为后续的船体生产加工、流体性能初测提供直观的三维参照。从实际用途来看，该模型完整还原了从二维线型图纸到三维实体的转化过程，覆盖了船艏破浪结构、船身流线曲面、驾驶舱预留舱位、船艉收束结构的全部形态，既可以作为船舶设计初期的外观评审载体，也能够为后续的内部舱室划分、动力系统安装预留出足够的调整空间，帮助设计人员快速校验船体线型的流畅度，避免二维图纸视角局限带来的曲面衔接误差。在功能特性层面，模型完整保留了图纸标注的所有型线参考维度，船艏采用前倾式破浪结构，能够在低速航行时有效降低水流对船体的正面冲击，减少航行阻力；船身侧面采用顺滑的外飘曲面过渡，从船艏到船艉的宽度变化严格遵循线型图的标注逻辑，既保证了船体行驶时的侧向稳定性，也为船内预留了充足的站立与乘坐空间；驾驶舱区域采用内凹式的挡风结构预留位，能够匹配后续安装钢化玻璃挡风组件的安装需求，船舷边缘的凸起结构也为后续安装扶手、系缆桩等附属配件预留了安装边界。从设计思路来看，整个建模过程完全依托二维船舶线型图的尺寸标注展开，先通过提取各站位的型值点搭建空间线框，再通过曲面放样、曲率连续校验完成整个船壳的闭合曲面构建，过程中反复核对各剖面的线型弧度，确保船身曲面没有出现突兀的折角，保证水流能够顺着船身曲面顺畅流向船艉，降低航行时的紊流阻力。在外形尺寸与安装边界上，模型严格遵循线型图的比例缩放，船身整体长宽比控制在适合小型休闲艇的合理区间，船底的弧度设计兼顾了浅水区的通过性与行驶时的稳性，船身内部的空腔结构预留了动力系统、储能组件、乘坐设施的安装空间，船壳的厚度参考民用玻璃钢船体的常规加工厚度设置，能够直接对接后续的模具开模、实体生产环节，减少从设计到落地的反复调整成本。
