直插式PC817光电耦合器精细三维结构

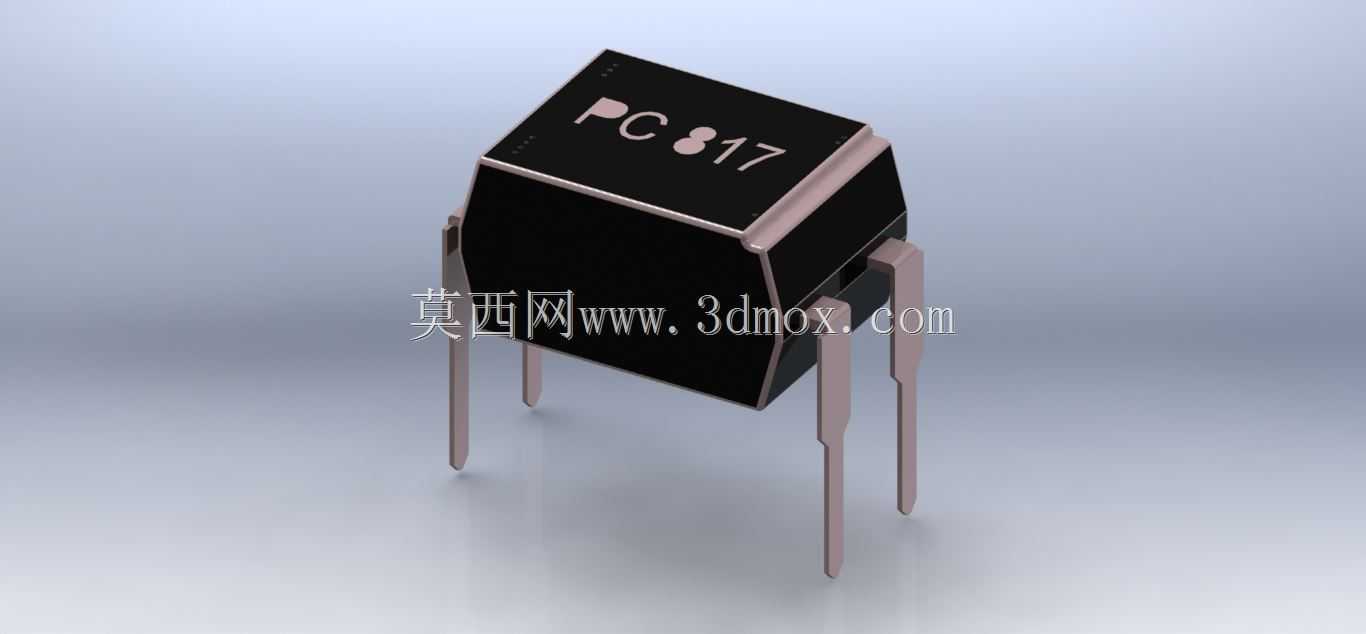

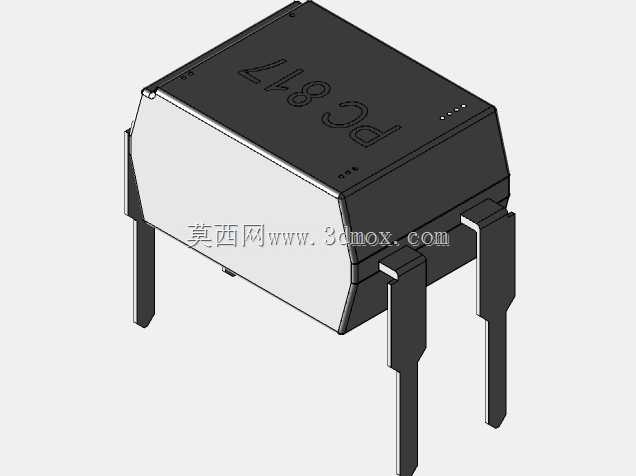

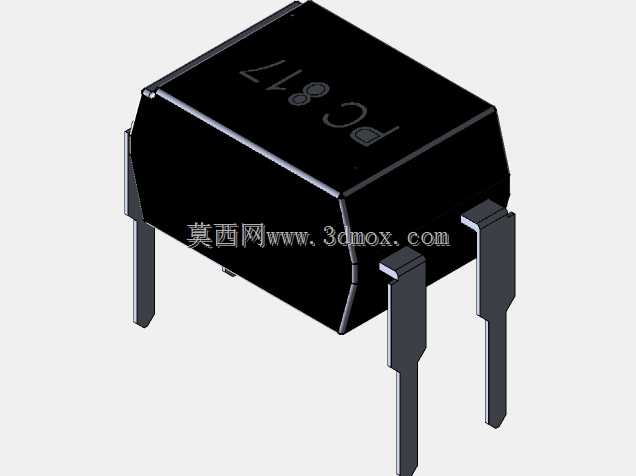

本次呈现的直插式光电耦合器模型，还原了PC817系列光耦的真实结构与安装特性，这类器件是电子电路中实现电气隔离的核心无源元件，广泛应用在开关电源、工业控制IO端口、智能家电控制板、汽车电子信号回路、通信设备接口防护等场景中，能够在高低压电路之间搭建无直接电气连接的信号传输通道，有效阻断回路间的共模干扰、浪涌电压串扰，避免高压侧故障窜入低压控制回路损坏敏感器件，同时保障信号的稳定传输。从实际用途来看，该类光耦可实现数字信号的隔离传输、模拟信号的线性隔离采样、强弱电回路的电位隔离，在开关电源中负责反馈输出电压信号到原边控制端，在工业PLC输入输出端口中隔离外部现场信号与内部主控电路，在充电桩、光伏逆变器等高压设备中承担高低压侧的信号交互隔离任务，是保障电路可靠性与安全性的关键元件。从产品功能特性来看，该款直插光耦采用DIP-4封装结构，内部集成红外发光二极管与光敏三极管，通过光作为信号传输介质，输入端与输出端之间可承受数千伏的隔离耐压，具备响应速度快、电流传输比稳定、抗干扰能力强的特点，能够在-30℃到100℃的工作环境下稳定运行，适配绝大多数工业与消费电子的工作环境要求。在设计思路上，模型严格还原了实物的结构细节：黑色环氧封装本体做了边角倒角处理，表面印刷的器件标识位置与实物一致，四根直插引脚的弯折角度、引脚间距、引脚截面尺寸完全符合行业通用的DIP-4封装规范，引脚末端做了轻微的收窄处理，适配PCB通孔插装的工艺要求，封装本体的外形尺寸严格遵循器件手册的公差范围，确保在PCB布局时不会与周边元件产生干涉。从外形尺寸与安装边界来看，该器件本体宽度、长度、高度均符合标准DIP-4封装的尺寸要求，引脚中心间距为2.54mm标准间距，两排引脚之间的跨距为7.62mm，引脚伸出本体的长度满足波峰焊、手工焊接的工艺要求，安装时在PCB上预留的占位空间只需覆盖本体投影范围并留出0.5mm以上的周边间隙即可，引脚插入PCB通孔后焊接固定，不需要额外的固定结构，安装便捷且可靠性高，能够适配各类通孔插装工艺的电路板生产流程。模型还原了器件的所有外部结构特征，可用于电路板布局仿真、生产装配工艺模拟、产品结构干涉检查、教学演示等场景，帮助设计人员在产品开发阶段提前确认元件的安装适配性，优化电路板的布局布线，避免后期打样出现元件干涉、安装空间不足的问题。
